英特尔奔腾SL5UG处理器三维建模作品

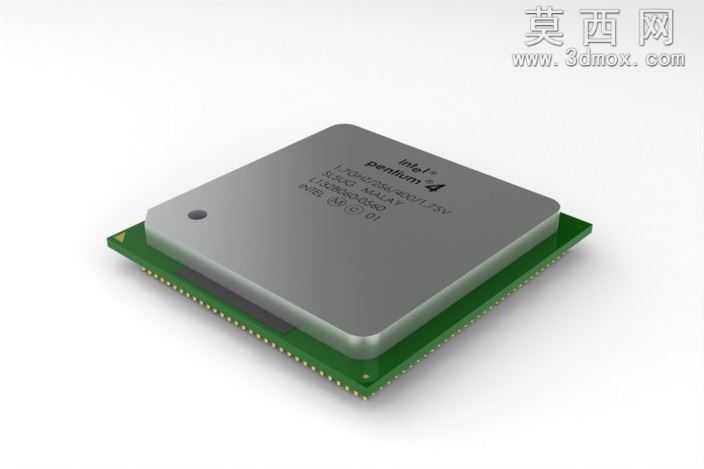

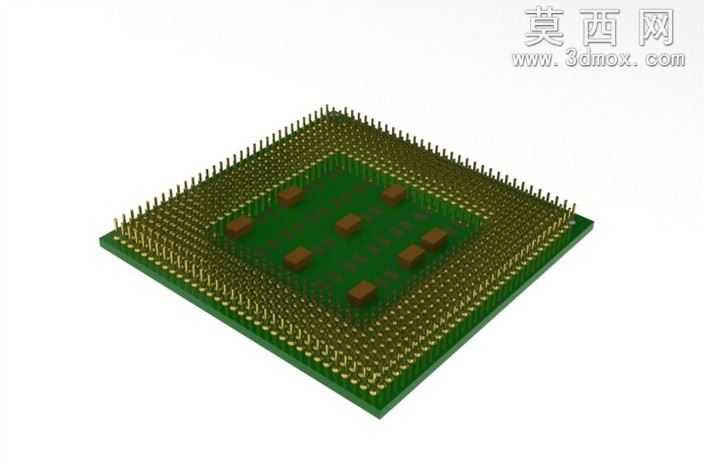

本作品为英特尔奔腾SL5UG型号CPU的三维建模成果，建模过程依托SolidWorks平台完成，整体严格参照该款经典奔腾4处理器的实物尺寸比例进行1:1还原，完整复刻了这款早期桌面级处理器的外观结构特征。建模阶段首先梳理产品结构逻辑，将整体拆分为核心金属顶盖、绿色PCB基板、底部针脚阵列三个核心模块分别构建：核心顶盖部分采用拉伸凸台命令构建基础方形轮廓，对顶盖边缘做精准的圆角过渡处理，还原实物金属顶盖的圆润倒角质感，同时在顶盖表面通过包覆特征复刻印刷的品牌标识、型号参数、产地编码等文字信息，保证文字排版、字号比例与实物完全一致，顶盖一角的定位小圆孔也通过切除拉伸精准还原，位置尺寸完全匹配实物设计。绿色PCB基板部分以薄壁特征构建基础板件，对基板边缘做细微的斜边处理还原实物PCB的切边工艺，基板与金属顶盖的衔接台阶结构通过多次拉伸切除精准把控层级高度差，还原两者装配后的贴合结构。底部针脚阵列部分采用线性阵列命令，严格按照该款CPU的针脚排布规则完成数百根针脚的批量建模，每根针脚的直径、伸出长度、排布间距都参照实物参数设置，同时还原基板边缘的定位缺口设计，保证模型的结构辨识度。材质与渲染阶段，针对不同部件匹配对应材质属性：金属顶盖赋予哑光金属材质，调整反射参数模拟铝合金顶盖的磨砂金属质感，表面印刷文字采用深色哑光材质区分于金属基底；PCB基板赋予深绿色哑光塑料材质，添加细微的颗粒质感模拟电路板基板的磨砂纹理；底部针脚赋予亮面金属材质，模拟铜质针脚的金属光泽。渲染时采用柔和的侧上方打光方案，突出金属顶盖的光影层次与基板的色彩对比，背景采用浅素色背景突出产品主体，同时添加柔和的环境反射提升模型真实感。整个建模过程严格遵循实物的装配逻辑，各部件的衔接关系、尺寸比例都经过反复校准，既保证了外观的高度还原，也保留了各结构的独立可编辑性，可用于电脑硬件科普展示、复古数码产品场景搭建、电子元件结构教学等多种场景。
