单板式摩擦离合器组件三维结构设计

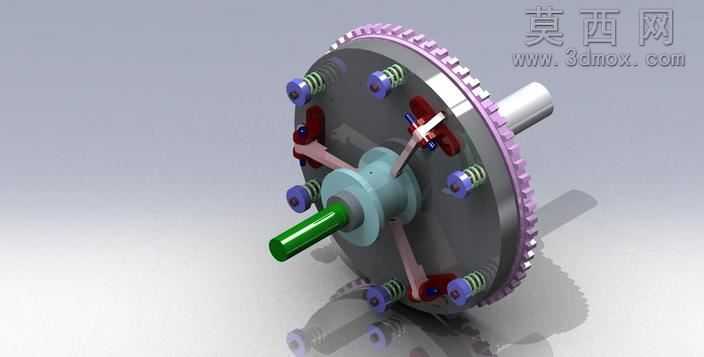

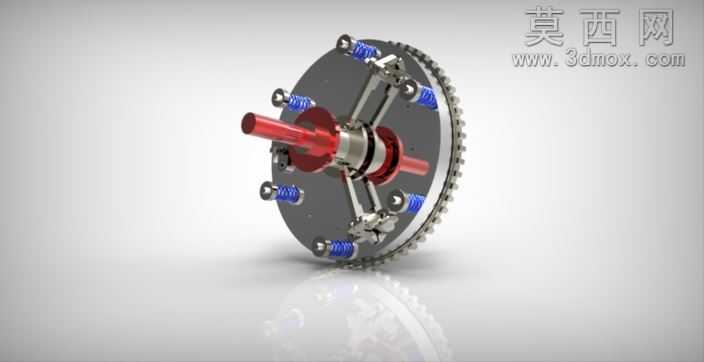

本作品为单板式离合器组件的三维参数化建模成果，建模过程严格遵循机械设计规范，完整还原了单片摩擦式离合器的全部装配结构与零件细节。建模阶段以实际离合器的工作原理为核心依据，首先完成输入轴、输出轴的基准轴系搭建，确定各零件的同轴度、装配间隙等关键公差基准，再依次构建从动盘本体、摩擦衬片、压盘、膜片弹簧（或周置螺旋弹簧）、分离杠杆、分离轴承、飞轮齿圈、离合器盖等全部独立零件，每个零件的尺寸参数均参考通用离合器的设计标准设定，保证各配合部位的尺寸匹配合理。材质与渲染环节针对不同零件的功能特性匹配对应材质：输入输出轴采用调质合金钢材质，渲染时体现金属切削后的哑光银灰质感，边缘做细微倒角处理还原真实机加工特征；压盘与离合器盖采用铸铁材质，表面呈现深灰铸铁的磨砂质感，保留铸造工艺带来的细微表面纹理；摩擦衬片采用耐磨非金属复合材料，渲染为深棕粗糙质感，与金属零件形成明确视觉区分；周置压紧弹簧采用弹簧钢材质，做金属镀锌的亮面处理，还原弹簧的螺旋曲面光影；飞轮齿圈部分做齿形的精准建模，每个轮齿的齿廓、齿距参数统一，齿面做淬火后的亮金属质感区分。结构设计上完整复现单板式离合器的工作逻辑：压紧状态下弹簧提供压紧力使压盘将从动盘紧压在飞轮端面，依靠摩擦力传递发动机扭矩；分离状态下分离轴承推动分离杠杆，带动压盘克服弹簧弹力后移，切断动力传递路径，所有活动零件的运动行程均预留合理空间，无结构干涉问题。整体装配采用自下而上的建模思路，每个零件可单独导出用于工程图生成、运动仿真或有限元分析，装配体中添加了合理的配合约束，可直接用于离合器接合分离过程的运动模拟，直观展示动力接合与切断的工作过程，模型细节完整，包含紧固件、定位销等细小标准件，还原真实产品的装配层级。
