适用于CFD分析的简约几何汽车造型设计

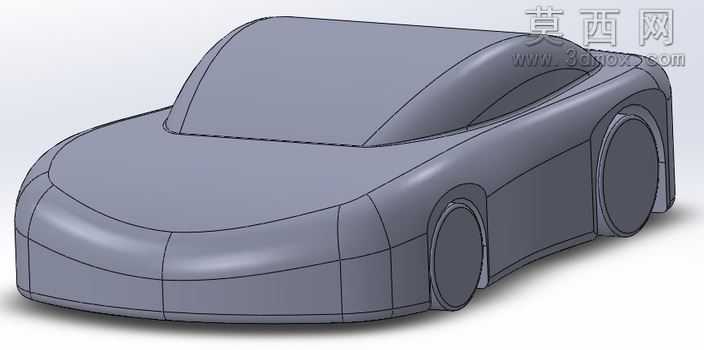

本作品是一款面向CFD流体分析场景打造的简约几何形态汽车三维建模作品，整体建模过程以参数化样条曲线为核心构建逻辑，全程依托三维建模软件的曲面编辑功能完成造型搭建。建模初始阶段，设计师首先确定了整车长、宽、高的基础比例框架，以对称平面为基准绘制半侧车身的轮廓控制线，通过调整样条曲线的控制点曲率，保证车身曲面从车头引擎盖到车顶弧线再到车尾溜背线条的顺滑过渡，全程规避尖锐折角与曲面断层，为后续流体仿真计算提供合格的几何基础。车身整体采用一体化封闭曲面设计，省略了实车的进气格栅、车窗缝隙、门把手、外后视镜等细碎外部特征，将车轮简化为与轮拱曲面顺滑衔接的圆柱形态，最大程度减少几何模型的破面、重叠面、细小锐角等会干扰CFD网格划分的问题，让模型在导入流体仿真软件时能够快速生成高质量计算网格，有效降低仿真前的几何清理工作量。材质设置上，模型默认赋予哑光灰色工程塑料材质，在渲染环节采用柔和的环境漫反射光照，清晰呈现车身曲面的曲率变化与光影过渡，既能够直观展示整车的流线型气动外形特征，也不会因为过于复杂的材质效果干扰对几何结构本身的观察。结构设计层面，整车严格遵循左右对称原则，车身侧面的分块线条仅作为曲面曲率变化的参考标识，并未做实体拆分处理，整个车身为单一连续的封闭壳体结构，轮拱位置与简化车轮的曲面衔接处做了圆角过渡处理，避免出现应力集中或者流体计算中的涡流异常问题。设计思路上，该模型并非面向生产制造的量产车设计，而是专门服务于汽车空气动力学教学、基础CFD仿真练习的轻量化几何模型，使用者可以根据自身仿真需求，通过调整原始建模文件中的样条曲线控制点，快速修改车身的弧度、车头倾角、车尾长度等关键气动参数，无需重新搭建基础几何框架即可完成不同造型方案的气动性能对比验证，能够帮助初学者快速理解汽车外流场仿真的几何准备流程，也可作为基础气动优化算法的测试载体使用。
