多股捻绕式钢丝绳Inventor三维数模

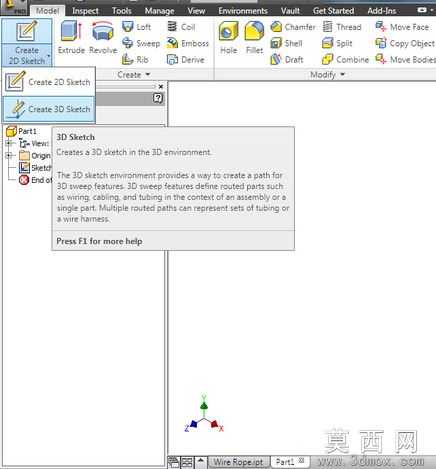

本模型为多股捻绕结构的钢丝绳三维数模，建模阶段采用Autodesk Inventor2012版本完成，核心通过线圈特征与扫掠命令组合实现结构还原：首先绘制单根钢丝的圆形截面轮廓，再根据钢丝绳捻距参数创建螺旋引导路径，通过扫掠生成单根钢丝实体，随后按照股线排布规则，对单丝进行圆周阵列形成独立绳股，最后以绳芯为中心，将多股绳股按照设定的捻向与捻距再次进行螺旋阵列与组合，完整还原钢丝绳多丝捻合的真实结构，建模过程中严格控制螺旋升角、丝径公差、股间间隙参数，确保模型几何精度符合工程设计要求。

材质渲染层面，模型为钢丝构件赋予高反光金属材质，调整表面粗糙度参数模拟冷拉钢丝的哑光金属质感，通过光影设置突出绳体表面螺旋纹理的凹凸层次，清晰展现多股钢丝捻绕形成的连续纹路，还原钢丝绳成品的真实外观特征。

结构原理上，模型还原了钢丝绳多丝捻合的受力特性，多根细钢丝捻绕成股、多股捻绕成绳的结构，可在受拉时将载荷均匀分散到每根钢丝上，相比单根实心杆件具备更优异的抗弯折、抗疲劳性能，捻绕结构也让绳体具备一定的柔韧性，可适配滑轮、卷筒等弯曲传动场景。

软件兼容方面，模型除原生Inventor格式外，还导出STEP、IGES、STL等通用三维格式，可被SolidWorks、UG、Pro/E等主流三维设计软件直接打开编辑，STL格式也可直接导入切片软件用于3D打印验证，无需额外格式转换即可适配不同设计、加工场景的使用需求。

研发教学应用层面，该模型可作为五金构件设计的基础参考案例，帮助设计人员理解钢丝绳捻绕结构的建模逻辑，掌握螺旋扫掠、阵列组合等三维建模命令的使用技巧；也可用于起重设备、索道传动、吊装工装等相关产品的装配设计，作为钢丝绳配件的数模直接调用，辅助完成整机的结构干涉检查与运动仿真；同时也适合作为机械制图、三维建模课程的教学案例，帮助学习者理解柔性承重五金件的结构特点与建模方法。
