SCHWINN品牌自行车花鼓轮毂三维结构设计

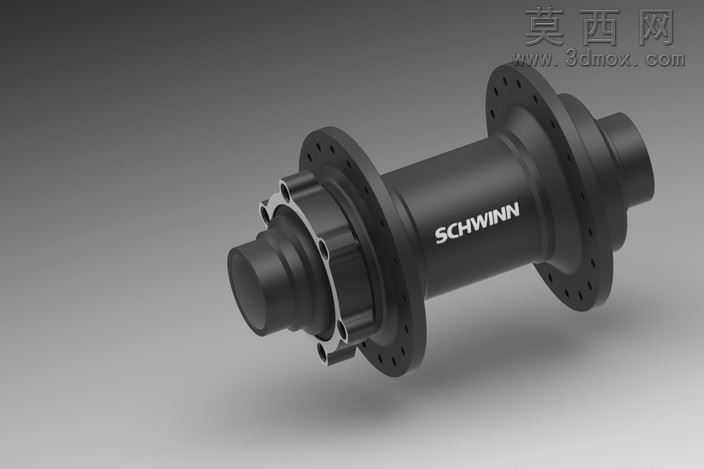

本作品为自行车花鼓轮毂的三维参数化设计模型，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的尺寸规范与装配逻辑，完整还原了自行车花鼓的核心结构特征。建模阶段首先以旋转凸台特征构建花鼓的主体轴身基础轮廓，精准匹配SCHWINN品牌花鼓的筒身直径、轴长等核心尺寸参数，轴身表面的品牌标识采用包覆特征实现，保证标识与筒身曲面完全贴合无错位。针对花鼓两端的法兰盘结构，采用圆周阵列特征完成辐条安装孔的均匀排布，严格控制孔位的分度圆直径与孔间距，确保每一个安装孔的位置精度符合实际轮组编圈的装配要求。花鼓一侧的碟刹安装座采用多特征组合建模，通过拉伸、切除特征构建出六个均匀分布的碟刹固定凸台，凸台的安装面做了平面度约束处理，保证碟刹盘安装后的贴合精度，避免刹车过程中出现偏摆抖动问题。两端的轴承安装位采用精确的尺寸公差建模，预留出轴承压装的合理过盈量区间，轴芯通孔的同轴度公差在建模时做了全局约束，保证花鼓转动时的同心度，减少骑行过程中的转动阻力。材质与渲染阶段，花鼓主体采用哑光磨砂黑色金属材质，模拟铝合金阳极氧化后的表面质感，调整材质的粗糙度参数还原真实花鼓的哑光触感，金属反光度设置为低反光区间，避免过度反光丢失结构细节；法兰盘边缘、碟刹座凸台边缘做了轻微的倒角高光处理，还原机加工零件的边缘倒角特征，渲染时采用柔和的侧上方打光，清晰呈现花鼓的结构层次，筒身的品牌标识做了细微的高光区分，让标识在哑光筒身上清晰可辨。设计思路上，该模型完全参照真实山地自行车桶轴花鼓的结构进行逆向还原，兼顾了结构准确性与建模参数化特征，所有特征均保留完整的建模历史，可直接修改参数调整花鼓的尺寸规格，适配不同轮径、不同开档规格的自行车轮组设计需求，模型的结构细节完整覆盖了花鼓的装配关系，可用于自行车轮组的装配模拟、结构受力分析，也可作为自行车零部件设计教学的参考案例，帮助学习者理解花鼓的传动、支撑核心结构原理，掌握旋转类机械零件的建模思路与特征运用技巧。
