自行车车架焊接定位跳汰工装夹具

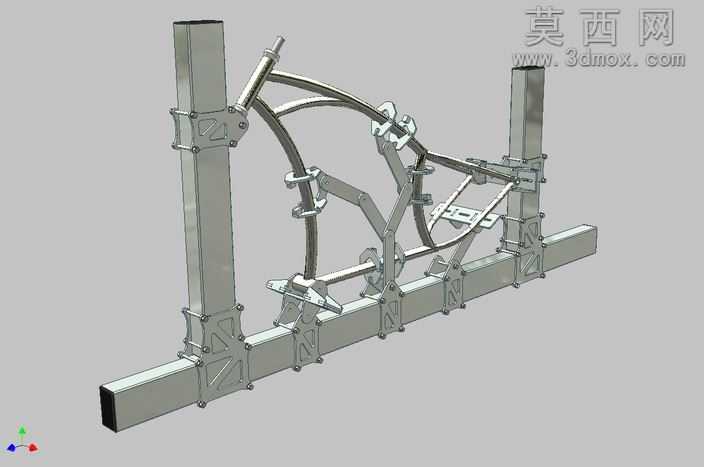

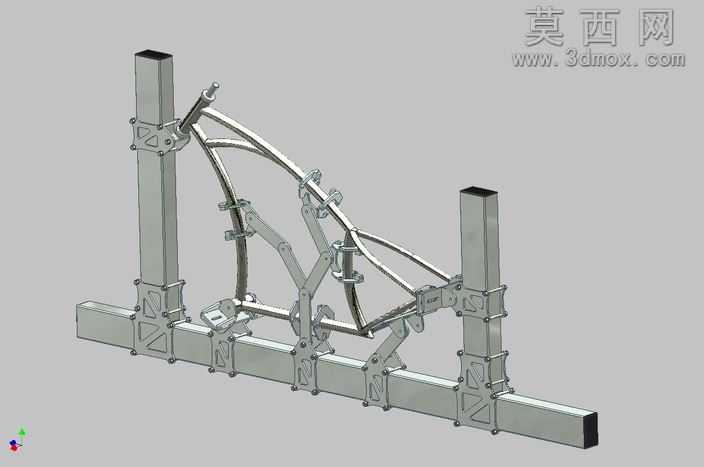

本作品为自行车车架生产加工用的跳汰定位工装夹具，采用三维机械设计软件完成全参数化建模，整体结构经过严谨的装配干涉校验，可直接用于生产工艺参考或工装设计迭代。模型整体采用方管型材搭建底部基准平台与两侧竖向支撑立柱，所有连接部位均设计有带加强筋的角码固定结构，保证工装整体的刚性与定位稳定性，避免装夹过程中出现形变偏移。夹具针对自行车车架的异形管材结构，在车架的头管、上管、下管、中管、后叉等关键连接点位，分别设计了仿形定位块与快速压紧结构，每个定位组件的位置均可沿底部平台的T型槽进行横向调节，两侧竖向立柱上的压紧臂也可进行高度与角度调整，能够适配不同尺寸规格的自行车车架装夹需求，满足多车型柔性生产的使用要求。建模过程中严格遵循机械加工工艺规范，所有型材零件均保留了真实的壁厚、倒角与安装孔位特征，金属材质渲染还原了钢材表面的哑光金属质感，紧固件、调节手柄等细节零件均按照标准件参数建模，整体装配关系清晰完整，无缺失面、破面等建模缺陷。该工装的设计思路围绕自行车车架焊接加工的定位精度需求展开，通过多点位仿形定位限制车架的六个自由度，保证焊接过程中车架各管材的相对位置精度，减少焊接变形带来的尺寸误差，可有效提升自行车车架生产的加工效率与成品合格率，模型结构拆分清晰，可直接导出工程图用于实际工装的生产制造。
