多翼式离心风机叶轮结构三维设计

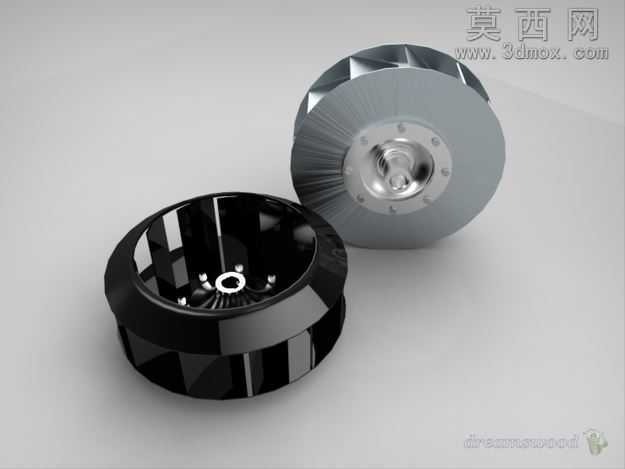

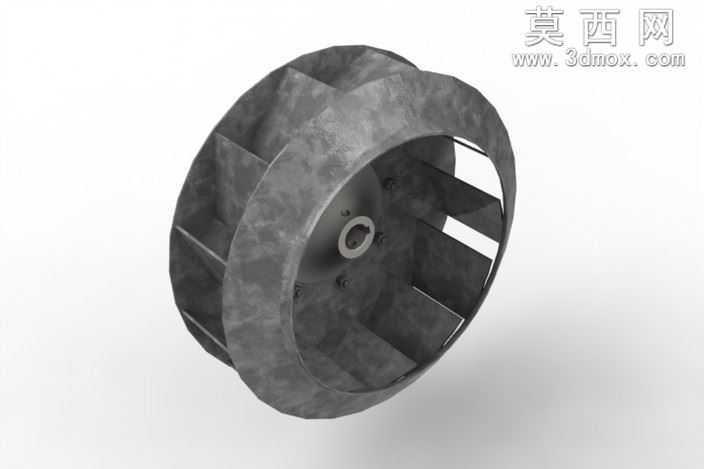

本作品为多翼式离心风机叶轮的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成叶轮的前后端盖基体，精准控制端盖的锥度与壁厚参数，匹配离心风机的气流导向需求。叶片部分采用阵列特征完成多片前倾式圆弧叶片的排布，每片叶片的安装角度、圆弧曲率均经过参数校准，保证叶片与前后端盖的贴合面完全重合，无装配间隙，同时对叶片与端盖的连接位置添加圆角过渡特征，避免应力集中问题，提升结构的工艺合理性。中心轮毂部分单独建模，设计有标准键槽结构与中心安装孔，孔位公差与轴伸尺寸匹配通用风机电机的输出轴规格，轮毂与后端盖采用一体化融合建模，保证连接强度。材质渲染阶段赋予叶轮整体磨砂金属材质，模拟镀锌钢板的表面质感，调整材质的粗糙度与金属度参数，还原冲压成型金属叶轮的真实表面纹理，场景中添加柔和的环境光与定向补光，清晰呈现叶片之间的流道结构、轮毂的安装细节与端盖的轮廓特征，渲染视角选择斜向45度视角，可同时观察到叶轮的正面进风区域、侧面出风叶片结构与中心安装位。设计思路上参考传统多翼离心风机的气动性能要求，通过调整叶片的数量与前倾角度，优化叶轮流道的气流通过效率，整体结构完全适配常见的低压离心通风机、鼓风机的装配需求，可直接用于风机产品的结构验证、装配干涉检查，也可作为风机类课程设计、产品改良设计的基础参考模型，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整叶轮直径、叶片数量、轮毂尺寸等核心参数，适配不同功率、不同风量要求的风机产品设计。
