双台25立方立式储料罐体三维设计

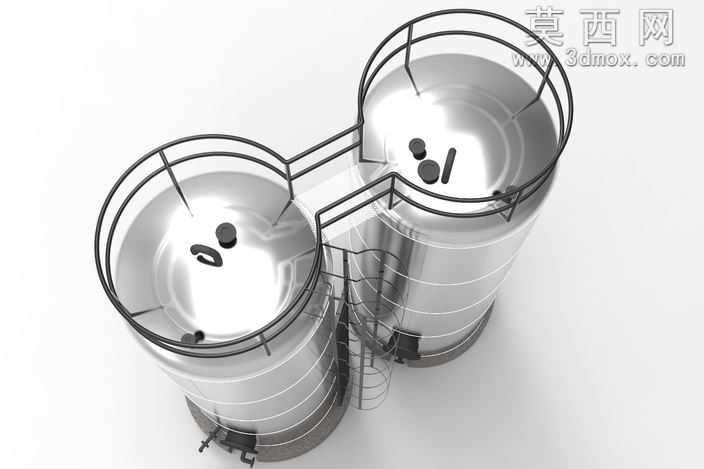

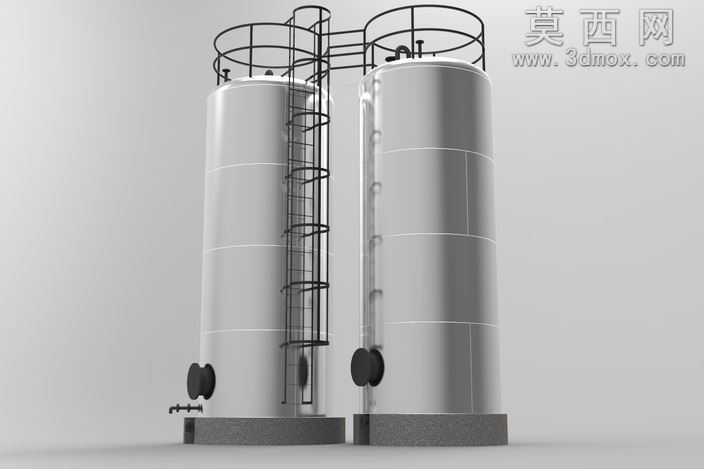

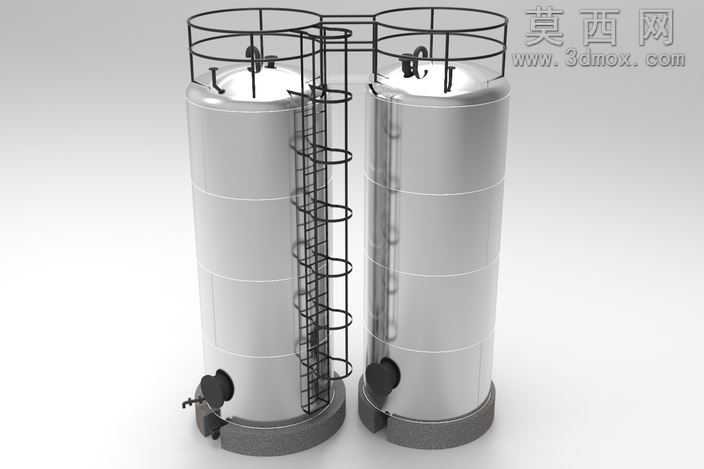

本作品为双台并联布置的立式储料罐体三维建模成果，建模过程严格遵循工业储罐设计规范，以实际工程应用的尺寸参数为基准，单罐直径设定为2500毫米，罐体总高度为6500毫米，单罐有效容积约25立方米，可满足工业场景下散装物料、液态介质的大容量存储需求。建模阶段采用参数化特征建模方式，首先绘制罐体的截面轮廓草图，通过回转特征生成圆柱形罐体主体，再对罐顶、罐底的圆弧过渡结构进行精细化处理，保证罐体承压部位的结构合理性，避免应力集中问题。罐体外部附属结构的建模充分考虑实际使用的安全性与便利性：两罐之间设置连通直爬梯，爬梯外侧加装环形护笼结构，护笼采用等间距环形筋条与纵向支撑杆组合的结构，既满足人员攀爬时的防护要求，也保证结构轻量化；每台罐体顶部设置环形安全护栏，护栏高度符合工业操作平台安全标准，预留顶部操作空间，可满足人员登顶检修、操作阀门的安全需求。罐体底部设置排料接口与支撑底座，支撑底座采用圆弧过渡结构与罐底连接，增大接触面积提升罐体放置稳定性，排料接口采用标准法兰连接结构，可适配常规工业管路的安装对接。材质渲染阶段，罐体主体采用哑光不锈钢材质，调整材质的反射率与粗糙度参数，还原工业金属罐体的真实质感，爬梯、护栏等附属结构采用深灰色金属材质，与罐体主体形成视觉区分，底座采用深灰色防滑耐磨材质，还原混凝土基座的视觉效果。渲染时采用三点布光方式，主光源模拟工业厂房顶光效果，辅助光源补充罐体侧面暗部细节，背光源勾勒罐体轮廓，最终呈现的渲染图清晰展现罐体的整体结构、各部件的连接关系与比例尺寸，可作为储罐生产制造、现场安装布局的可视化参考，也可用于工业储料系统的方案演示与结构校核。
