立式储水搅拌罐体三维结构设计

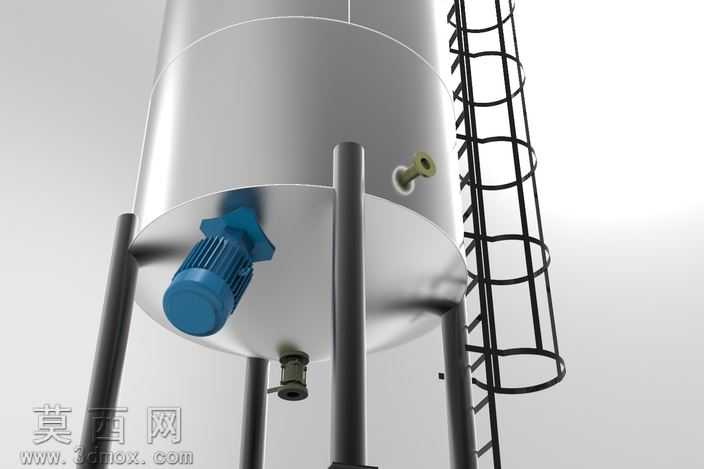

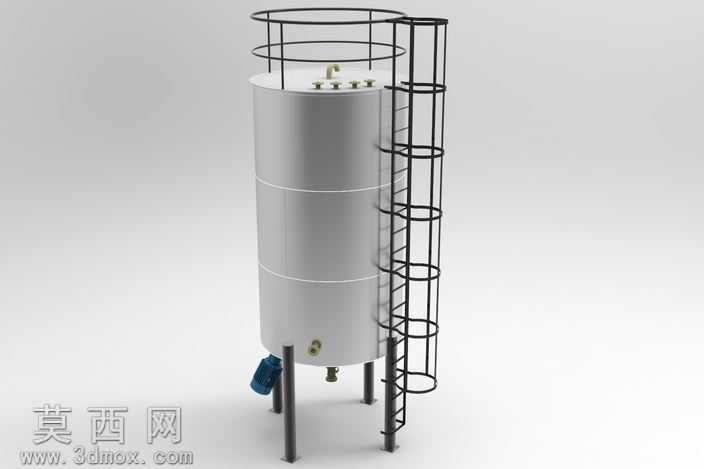

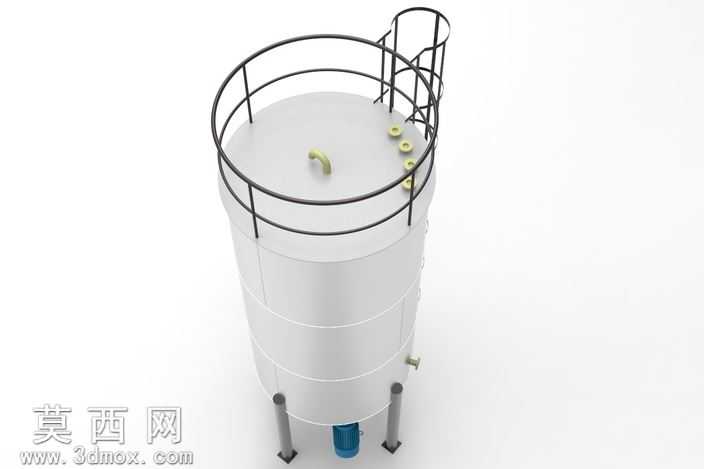

本作品为立式储水搅拌罐体的三维建模设计，整体采用三维参数化建模方式完成，先以回转体特征构建主体圆柱形储水罐体，罐体总高度为6400毫米，筒体直径2500毫米，额定储水容量可达25000升，建模过程中对筒体分段拼接结构做了细节还原，筒壁采用哑光银白金属材质模拟不锈钢板材的真实质感，表面添加细微的磨砂纹理与环境反射效果，提升渲染真实度。罐体顶部设置圆形防护护栏，采用圆管扫掠特征构建，还原护栏的环形分层与竖向支撑结构，顶部预留多个管路接口与阀门安装位，接口处做了倒角与密封结构的细节刻画，还原工业储水设备的真实接口形态。罐体侧面外置直爬梯，爬梯采用等距排列的环形护笼结构，护笼与爬梯竖杆通过布尔运算完成装配连接，爬梯与罐体侧壁的连接固定件也做了精细化建模，还原现场安装的固定结构细节。罐体底部采用三根均匀分布的支腿支撑，支腿底部做了防滑垫板结构，罐体底部侧方安装搅拌驱动装置，采用蓝色哑光材质模拟减速电机外壳，电机与罐体的连接法兰、输出轴密封结构均做了细节还原，罐体底部中心设置排污出料口，配套阀门结构做了简化但符合工业标准的形态刻画。渲染阶段采用三点布光方式，主光源模拟室内工业展厅的柔光效果，辅助光源勾勒罐体金属轮廓，补光消除爬梯与支腿处的死黑阴影，地面添加柔和的反射效果，让整体模型呈现出专业工业产品渲染的质感。设计过程中充分考虑立式储水搅拌设备的实际使用场景，爬梯的高度、护栏的防护范围、支腿的承重分布、搅拌装置的安装位置均参考工业储水搅拌罐的通用设计规范，各部件的比例协调，结构逻辑清晰，既满足三维展示的视觉效果，也可作为相关储水搅拌设备设计的参考模型，模型各部件均为独立可编辑特征，方便后续进行参数调整与结构修改。
