ANSI300磅全系列对焊及盲法兰三维设计

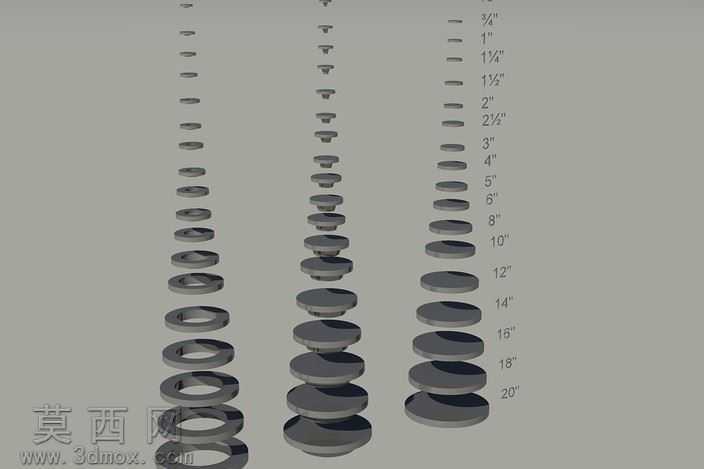

本套法兰模型基于ANSI 300磅压力等级标准进行全系列参数化三维建模，覆盖从1/2英寸到20英寸的全通径规格，包含带颈对焊法兰与盲板法兰两类核心管件产品，建模过程严格遵循美标法兰的尺寸公差规范，确保每个规格的法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径、密封面凸起高度、颈部壁厚过渡尺寸、盲板整体厚度等核心参数完全匹配标准要求。建模阶段采用参数化驱动的设计思路，先搭建单规格法兰的基础特征框架，通过全局变量关联不同公称通径下的尺寸映射关系，实现规格切换时模型特征的自动更新，有效保证全系列模型的尺寸一致性，避免逐个建模产生的尺寸偏差。模型结构设计上，带颈对焊法兰重点还原了颈部的锥度过渡结构，从法兰盘位置到焊接端的壁厚渐变曲面做了平滑处理，既符合实际锻造工艺的成型逻辑，也保证后续工程应用中应力分析的准确性；盲法兰则重点还原了密封面的加工纹理特征与整体加厚的承压结构，螺栓孔的沉头倒角、密封面的水线纹理都做了精细化建模，没有忽略实际生产中的细节结构。材质渲染阶段，针对法兰常用的碳钢锻造材质做了材质参数调试，还原了锻造金属表面的哑光磨砂质感，不同规格的法兰采用统一的材质球与光照环境，在系列化展示时能够保持视觉效果的一致性，同时对密封面位置做了轻微的高光处理，突出密封面的机加工精度特征。整套模型按公称通径从小到大做了规整的阵列排布展示，清晰呈现不同通径下法兰的尺寸变化规律，颈部长度、法兰盘厚度随通径增大的比例关系直观可见，可直接用于管道系统的装配设计、压力管路的布局仿真、工程施工的可视化交底等场景，模型的特征树做了分层规整，不同结构的特征分组清晰，便于后续根据实际工程需求做参数调整与二次修改，适配不同设计场景下的法兰选型与装配使用需求。
