重载线缆收放工字盘结构设计

　　电缆线圈属于线缆制造、电力施工和设备布线现场常见的承载工装，核心作用不是单纯把线材卷成圆筒，而是在缠绕、吊装、转运、存放和放线全过程中维持线缆排列稳定，避免外层松脱、内层挤压、侧边滑移以及盘体受力变形。该结构采用典型工字轮形式，中间为圆柱形筒身，两侧设置大直径挡边，线缆沿筒身圆周逐层缠绕，挡边负责限制轴向窜动，使满盘状态下的线缆能够保持整齐的层列关系。

　　从现场使用看，这类盘体既会出现在电缆生产企业的成圈包装环节，也会进入工程安装阶段的临时放线场景。制造端通常需要配合收线机、张力装置和导向机构，让线缆以稳定张力包覆在筒身上；施工端则可能通过放线架支撑中心孔，或借助叉车、吊装设备整体搬运。盘体设计若只关注外观回转形态，忽略满卷后的载荷路径，实际使用中很容易出现挡边外鼓、辐板根部开裂、筒身压陷等问题。

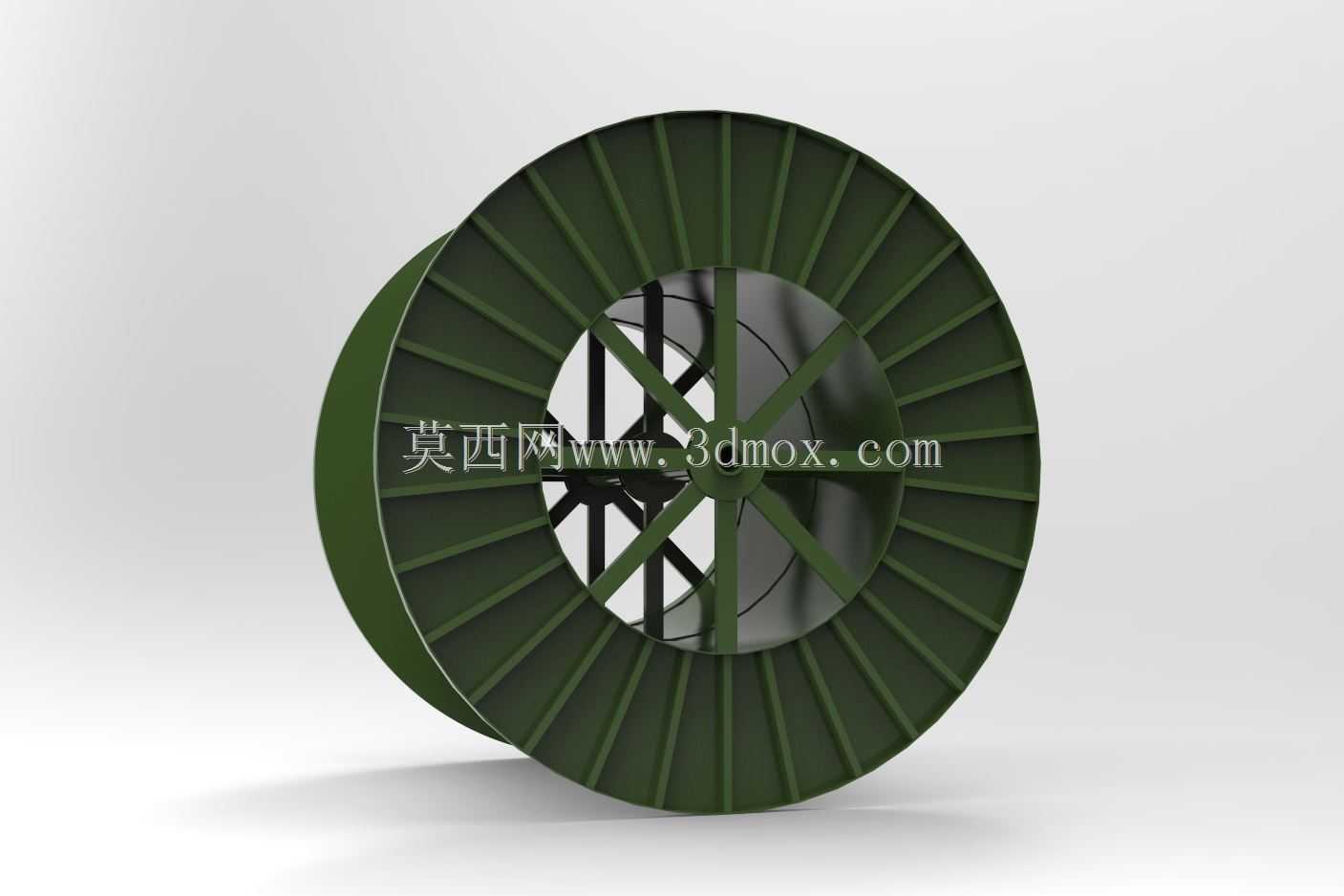

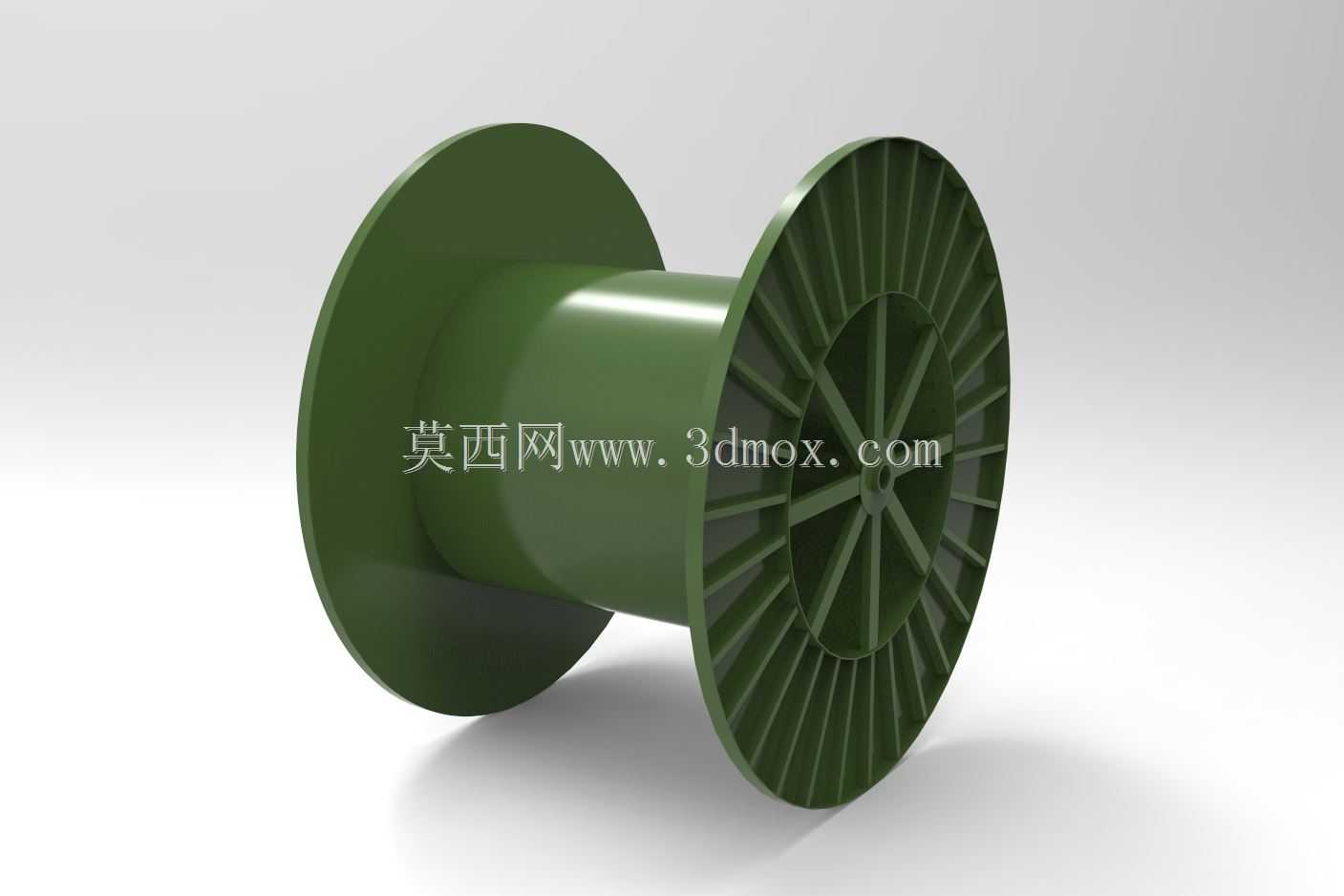

　　该模型在右侧挡边上表现出明显的放射状加强结构，辐条从中心轮毂区域向外缘延伸，形成类似轮辐的承载骨架。这样的处理符合重载线缆盘的受力逻辑：满盘线缆的重量主要压在筒身和两侧挡边内侧，转运冲击和起吊受力又会通过中心区域传递，实心大圆盘虽然外形简单，但材料利用率低、自重偏大；采用辐板加外缘环带的方式，可在控制重量的同时提高抗弯刚度。挡边外缘保留较宽环面，能够增加盘体竖立放置时的接触面积，也能减少边缘磕碰造成的局部损伤。

　　筒身直径决定线缆最小弯曲半径，是结构选型时必须优先校核的边界。电力电缆、控制电缆和通信光缆对弯曲半径的要求不同，若筒身过小，线缆内层会持续承受较大弯曲应力，绝缘层或屏蔽结构可能受损；若筒身过大，则盘体体积和空盘重量同步增加，运输空间利用率下降。两侧挡边直径则与可容纳线缆的层数、单圈长度和额定容量相关，挡边高度需要在满卷后留出安全余量，防止最外层线缆高出盘边后在堆叠或搬运中磨损。

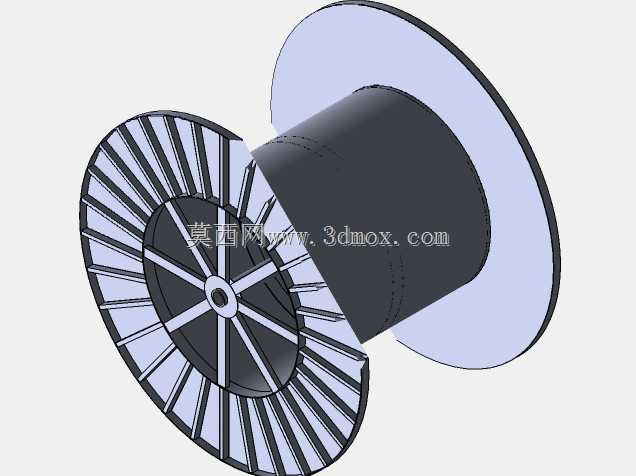

　　建模时应把回转体特征与加强筋特征分开处理。筒身和挡边的基础轮廓适合通过旋转方式生成，以保证同轴度和壁厚均匀；放射辐板可采用圆周阵列，先确定单片筋板的厚度、高度和拔模方向，再按等角度分布。若面向铸造或焊接工艺，筋板与挡边、轮毂交接处需要保留合理圆角，避免应力集中；若面向板材焊接，则要关注筒身卷圆、侧板拼焊和轮毂定位的工艺顺序。模型中绿色外观仅为渲染表现，工程出图时还应明确材料、板厚、焊缝或铸造圆角等制造信息。

　　安装边界主要集中在中心支撑区域。线缆盘在放线架上转动时，中心孔或轮毂与支撑轴之间形成配合，轴径、孔长和同轴度会直接影响转动平稳性；若采用吊装，还需考虑吊具与盘体的接触位置，不能让钢丝绳直接压在线缆层上。盘体宽度方向要与线缆成圈宽度匹配，过窄会导致线缆拥挤并摩擦挡边，过宽则在转运中产生轴向松散。对于需要重复使用的工业盘，中心轮毂通常要提高耐磨性能，局部加厚或加装衬套都比单纯增大整体壁厚更有针对性。

　　在布线作业中，盘体的转动阻力也会影响放线质量。若中心支撑偏紧或盘体变形，线缆释放时会产生忽松忽紧的张力波动，轻则造成地面拖拽擦伤，重则影响长距离敷设效率。结构设计上应保证两侧挡边平行、筒身轴线与轮毂轴线重合，外缘圆跳动控制在合理范围。放射筋不仅提高侧板刚度，也能降低满盘起吊时挡边扭转的可能性，使盘体在竖立、平放和旋转状态之间转换时保持尺寸稳定。

　　线缆重量达到数十千克级后，盘体已不能按轻型包装件看待。满卷载荷会沿筒身径向向下传递，并通过两侧侧板向中心支撑汇聚；吊装时，力流又可能从中心或外缘吊点反向作用到侧板。设计中需要让筒身、挡边、辐板和轮毂形成连续传力路径，避免在筋板端部出现突然断开的薄弱截面。对于更大容量的电缆盘，还可在挡边外侧增加环形加强筋或在轮毂两端设置加厚法兰，以适应反复上架和多次周转。

　　总体来看，该电缆线圈结构围绕“卷得齐、扛得住、转得稳、搬得方便”四个工程目标展开。工字外形提供线缆缠绕空间，双侧挡边约束轴向位置，放射辐板提升侧板承载能力，中心轮毂承担支撑和转动接口。三维建模时除还原外观外，更应把筒身直径、挡边高度、轮毂长度、筋板分布和板厚关系作为可参数化调整的设计变量，以便在不同线缆外径、弯曲半径和满载重量条件下快速派生规格。
