食品级小型皮带输送设备三维设计

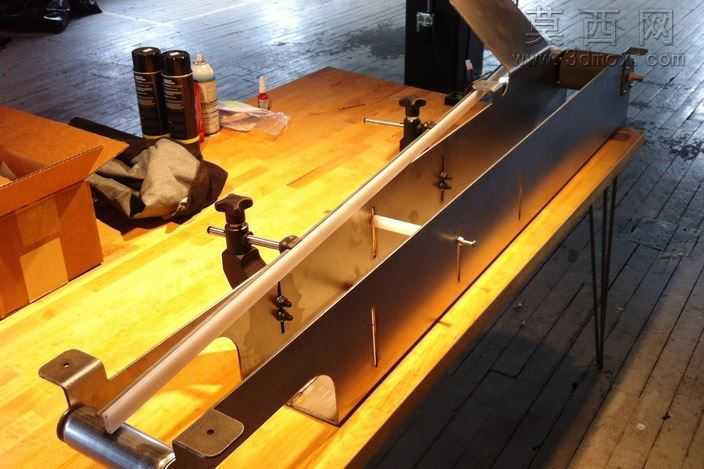

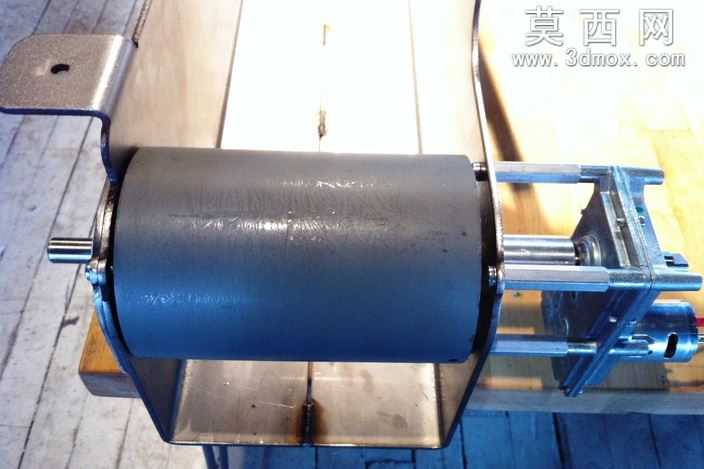

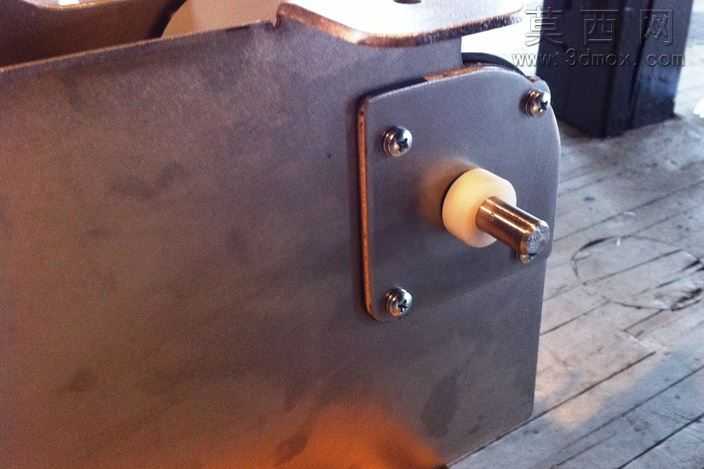

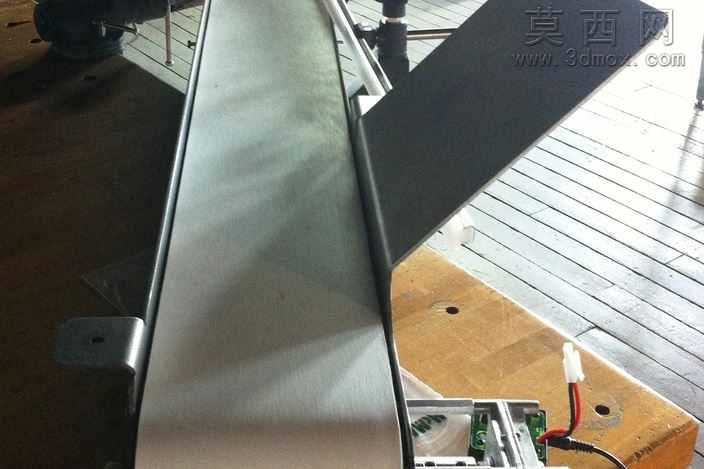

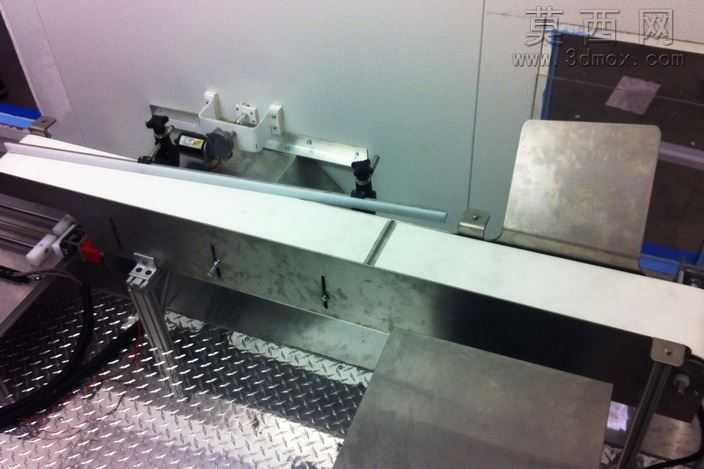

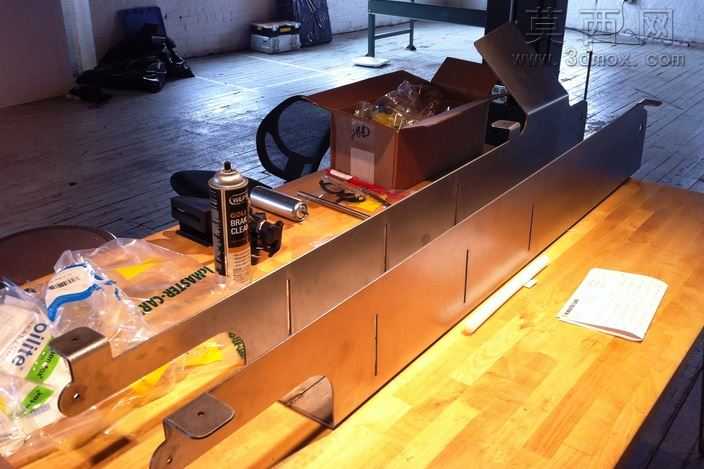

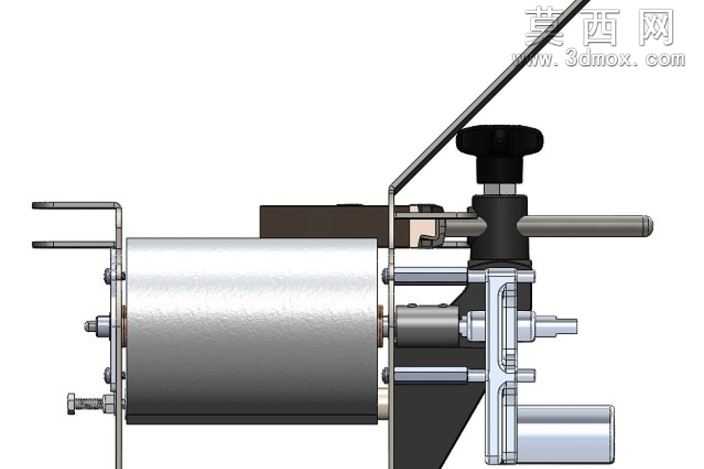

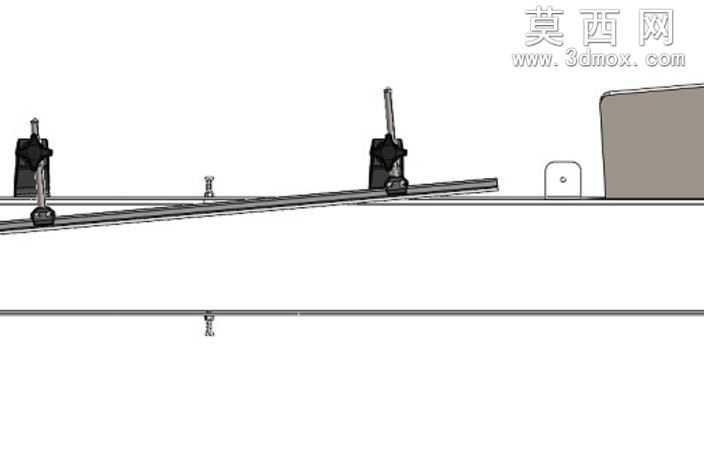

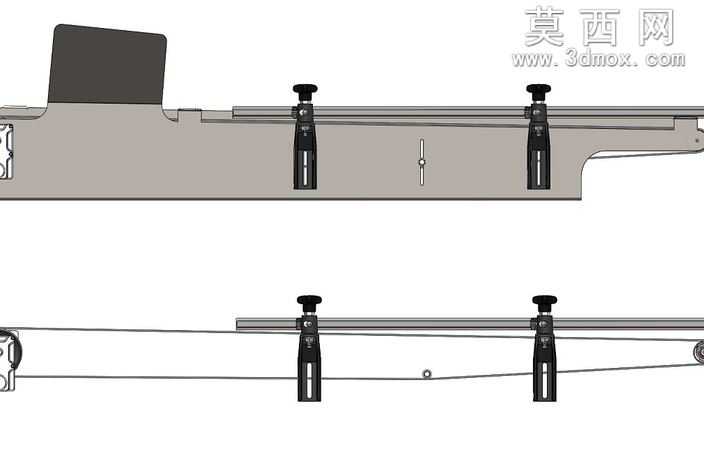

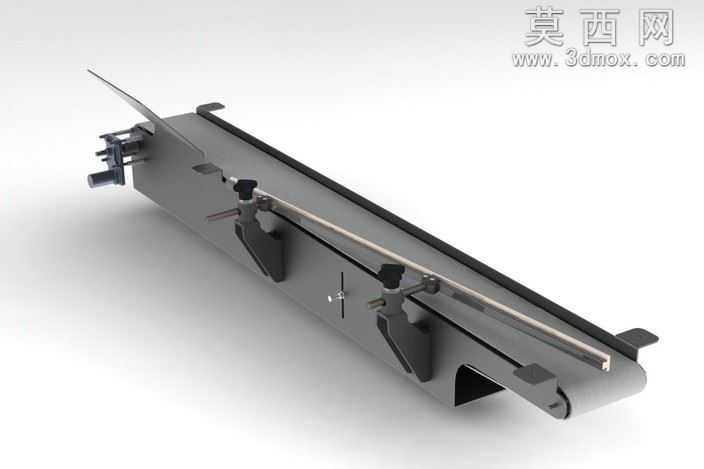

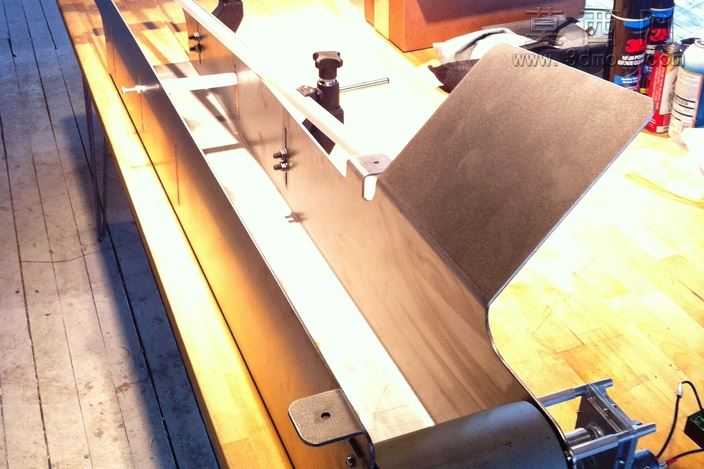

本模型为面向食品加工场景设计的小型带式输送机，采用SolidWorks完成全参数化三维建模，建模过程严格遵循食品输送设备的卫生设计规范，对所有外露棱边做圆角过渡处理，避免卫生死角，同时保证装配结构的合理性。模型整体采用自底向上的装配建模思路，先完成各个标准件与非标零件的单独建模，再按照实际装配约束完成总装，所有配合关系符合真实机械装配逻辑，可直接用于运动仿真验证。渲染阶段采用工业级渲染参数，对主体机架赋予哑光不锈钢材质，还原304不锈钢的细腻金属质感，对皮带部分赋予食品级PU材质，调整材质的粗糙度与反光度，模拟皮带表面的防滑纹理质感，对调节手柄、紧固件等零件赋予发黑碳钢材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。结构设计上，主体机架采用折弯不锈钢板材焊接成型，保证结构轻量化的同时具备足够的结构刚度，两端设置主动与从动辊筒，辊筒内置超高分子量轴承，降低运行阻力，皮带张紧机构集成在机架侧部，可通过调节螺栓快速调整皮带张紧度，避免皮带跑偏。设备配备可调定位挡边机构，可根据输送物料的尺寸调整挡边间距，适配不同规格的糕点类食品输送需求，进料端设置倾斜导料板，可顺畅承接从烤箱输出的糕点物料，出料端做圆弧过渡，避免物料磕碰损伤。设计过程中充分考虑食品生产场景的清洁需求，所有结构均无外露螺纹死角，机架底部预留清洁空间，方便日常冲洗维护，整体结构紧凑，占地面积小，可直接嵌入小型食品加工生产线，实现糕点从烘烤工位到后续装饰、包装工位的自动化转运，模型同时导出STEP等通用格式，可适配多数三维软件打开编辑，为同类小型食品输送设备的设计优化提供可靠的参考依据。
