运动型汽车座椅结构设计方案

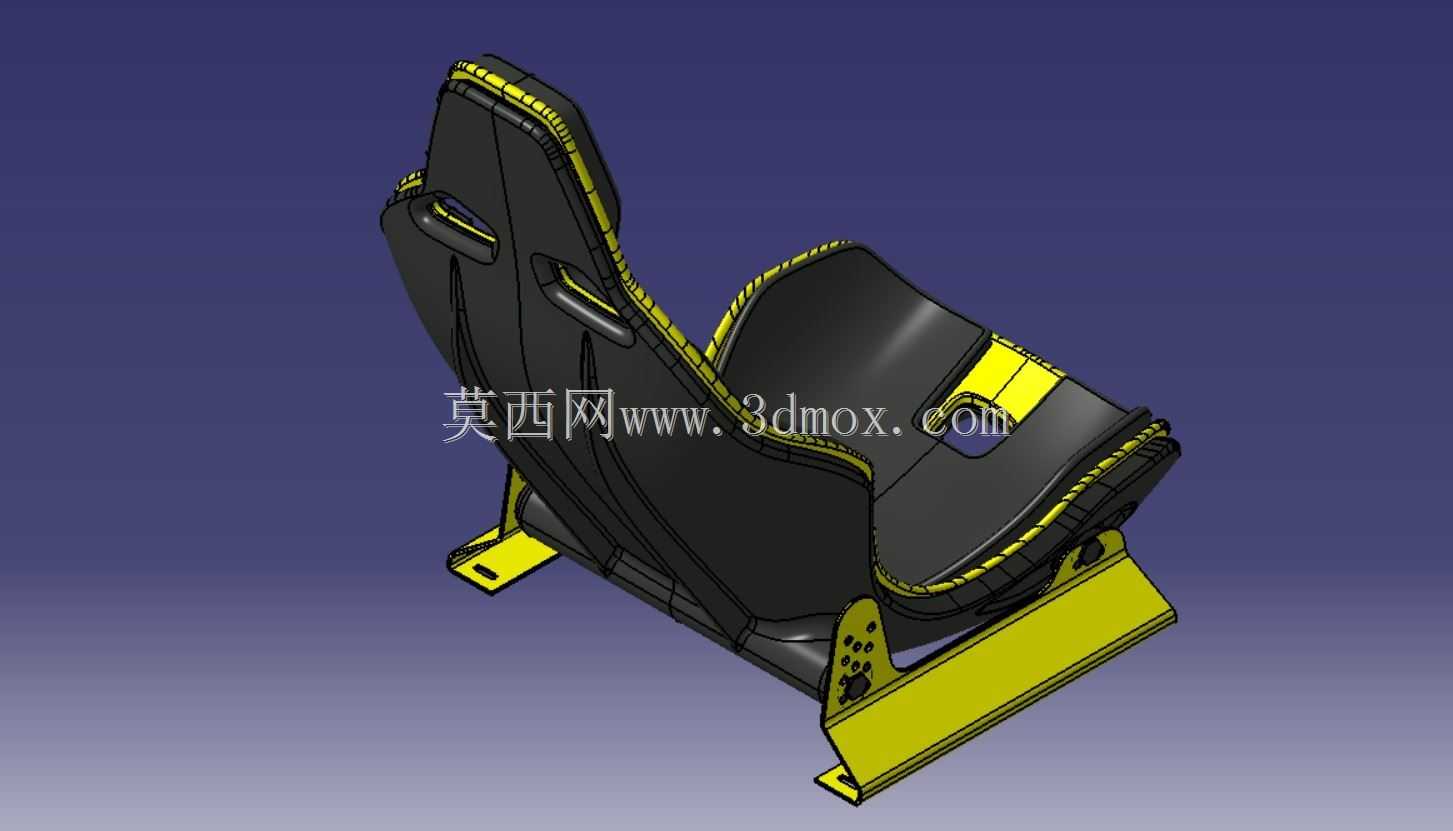

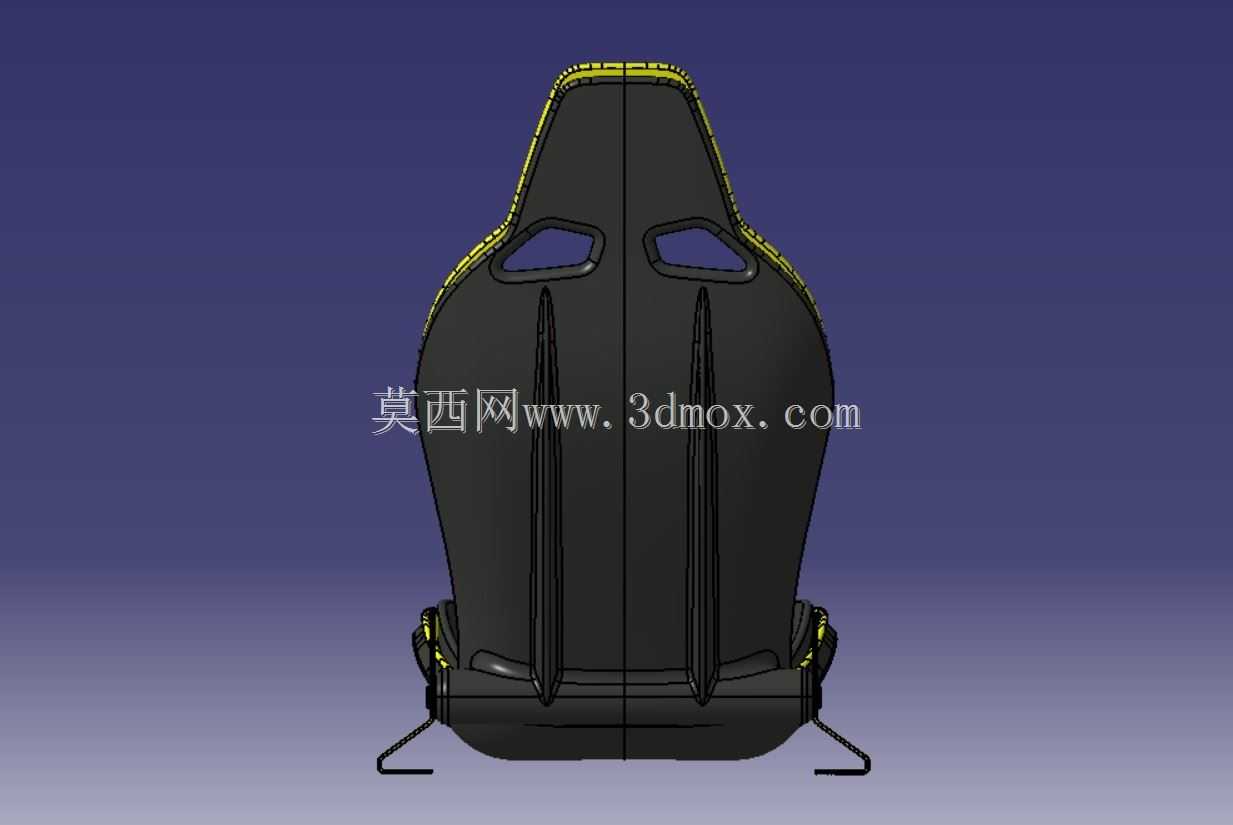

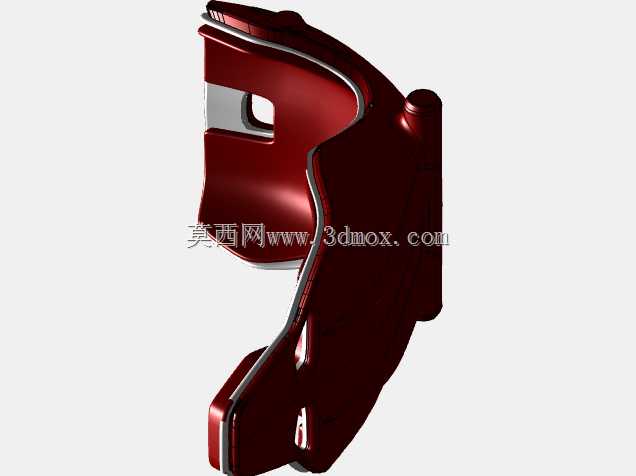

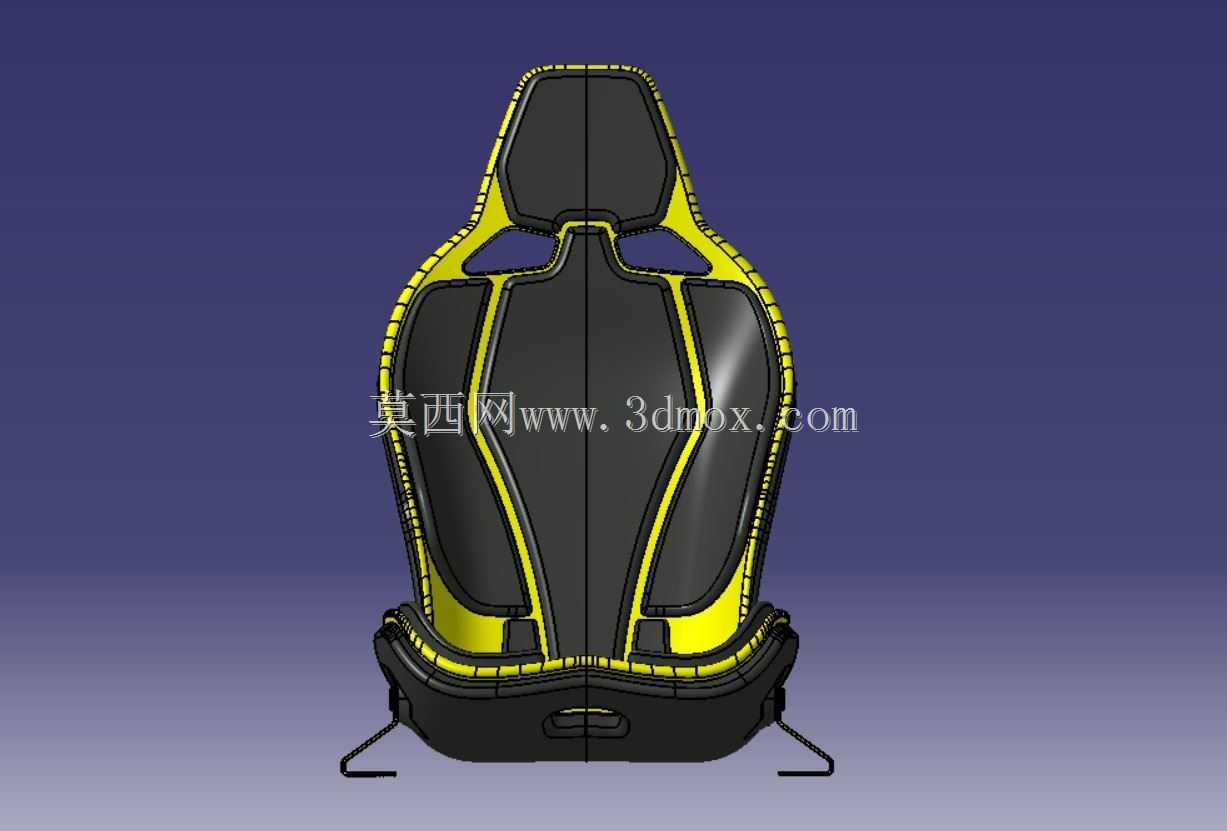

　　在整车开发流程中，座椅作为直接与驾乘人员接触的核心功能件，其结构设计需要同时兼顾人机工程、被动安全、安装适配性多维度要求，本次呈现的运动款座椅结构，主要面向主打操控性能的乘用车型开发，适配赛道驾驶、日常激烈驾驶等多场景使用需求。从实际装车场景来看，这类座椅常搭载在性能轿跑、入门级运动车型以及改装后市场的乘用车辆上，区别于普通家用座椅的柔软取向，该结构在侧翼支撑、坐姿固定能力上做了针对性强化，能够在车辆过弯产生较大侧向加速度时，为驾乘人员的躯干、大腿提供足够的侧向约束，避免身体滑动影响驾驶操作，同时在长途驾驶场景下，也能通过合理的型面曲率分布，维持腰背部的合理受力，降低长时间乘坐的疲劳感。从功能特性层面拆解，该座椅采用了一体化的高侧翼靠背结构，靠背侧翼的凸起高度经过反复校核，既能够保证侧向支撑的有效接触面积，又不会在人员上下车时造成过多的干涉；座垫部分同样做了大腿侧向的包裹设计，前缘做了小幅的倾角处理，能够对大腿下方形成有效承托，避免长时间驾驶时腿部出现悬空受力的情况。头枕与靠背采用一体化成型的结构设计，相比传统分体式头枕，在车辆发生追尾碰撞时，能够更快地对乘员颈椎形成支撑，降低挥鞭伤的发生概率，同时一体化的结构也更符合运动车型的内饰视觉风格。

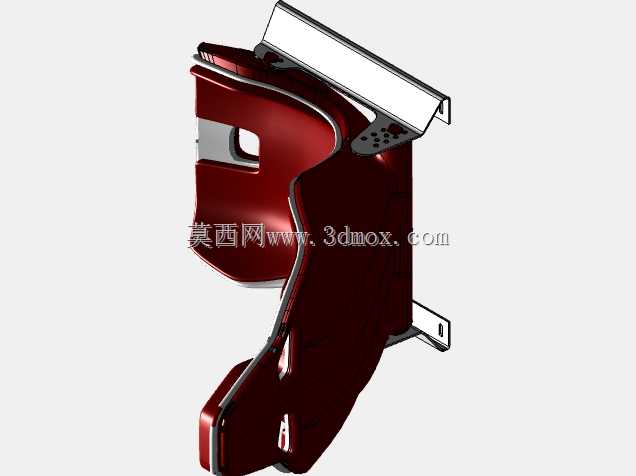

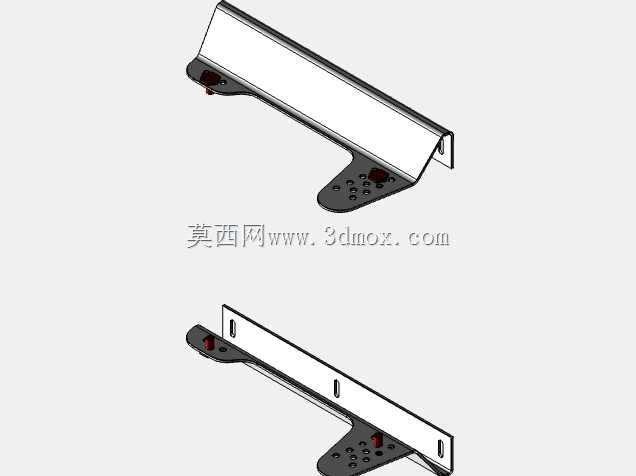

　　在设计思路的落地过程中，首先需要完成的是车身安装边界的匹配校核，该座椅底部的安装支架采用了滑轨适配的通用接口结构，安装点的孔位间距、支架高度都参考了主流A级乘用车的座椅安装点位标准，能够直接适配多数同平台车型的地板安装位，不需要对车身地板做额外的焊接改制；安装支架的角度经过多轮调整，能够保证座椅装车后，H点（人体胯点）的位置落在整车设计的目标H点范围内，确保驾乘人员的视野、踏板操作距离、方向盘操作距离都符合人机工程的校核要求。从外形尺寸的边界来看，该座椅的整体宽度相比普通家用座椅增加了约80mm，主要增量来自两侧的支撑侧翼，因此在设计阶段就需要校核座椅在整车B柱之间的通过性，确保座椅在前后滑轨行程的全范围内，都不会与车门内饰板、中央扶手箱发生运动干涉；靠背的整体高度覆盖了从乘员臀部到头部的完整支撑范围，靠背的后倾角度调节范围设置在95度到135度之间，既能够满足正常驾驶时的直立坐姿需求，也能在临时休息时提供一定的后仰角度。

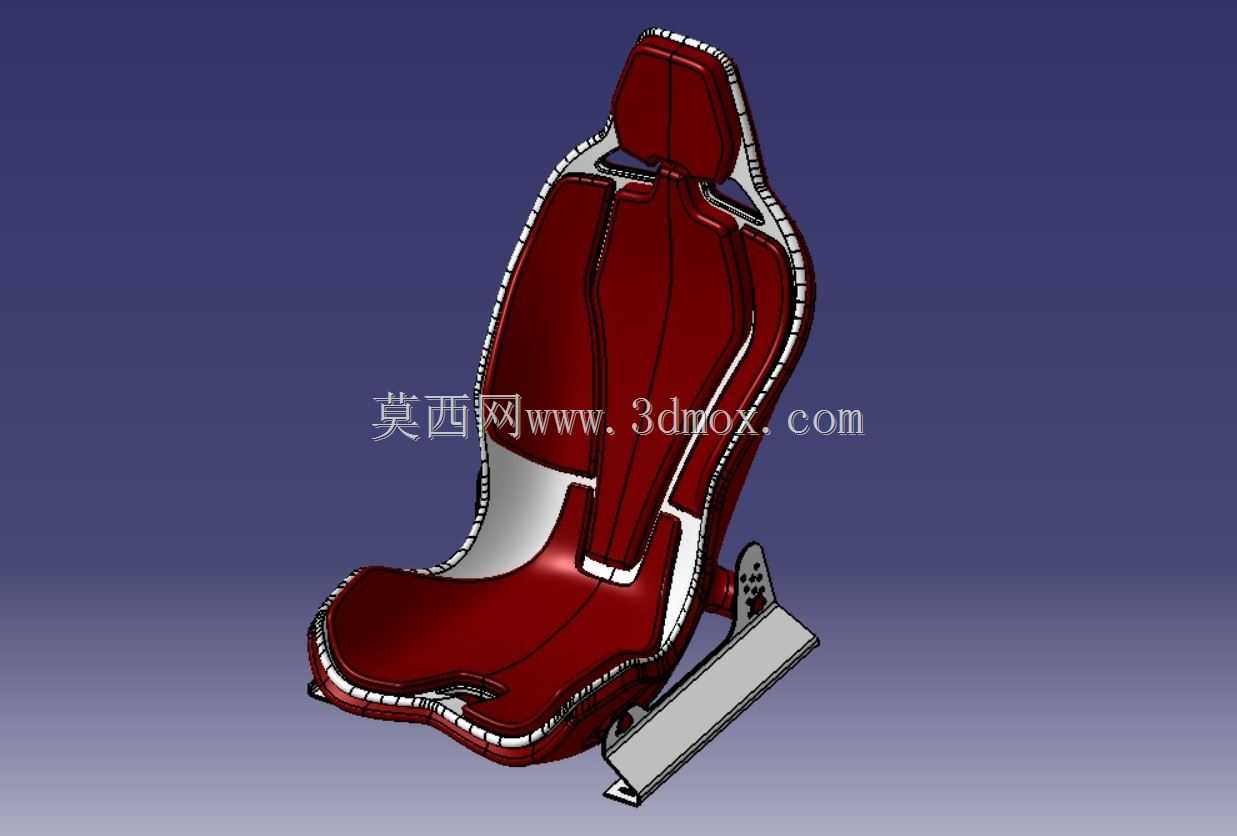

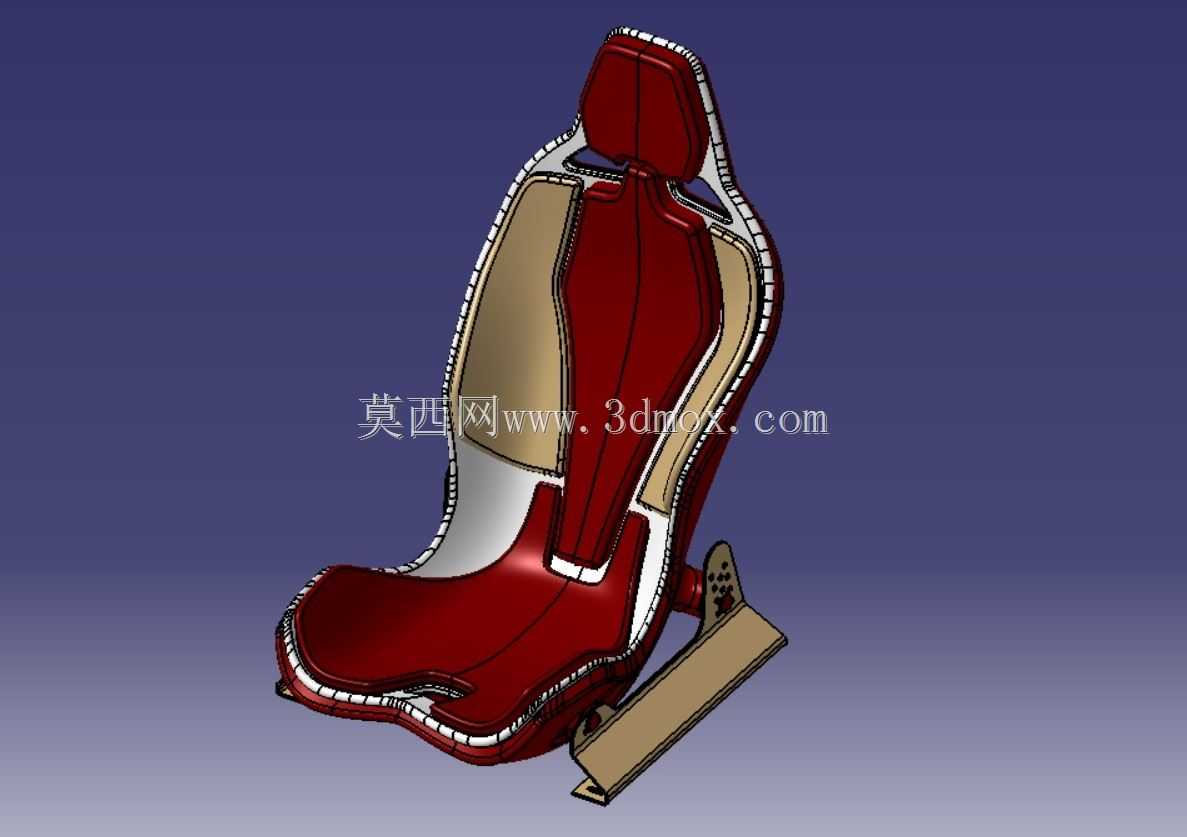

　　结构细节上，座椅的蒙皮固定采用了内嵌卡条加边缘压合的固定方式，模型中呈现的白色边缘结构就是蒙皮的压合固定边，能够保证蒙皮在长期使用后不会出现移位、松垮的情况；座椅侧面预留了调节手柄的安装位，后续可以根据车型配置的不同，选装手动调节或者电动调节的机构模块，不需要对主体座椅骨架做大幅修改。在受力结构的设计考量上，座椅骨架的主体承力路径做了连续化处理，靠背与座垫的连接位置采用了加强的铰接结构，能够承受整车碰撞时的乘员冲击载荷，满足国家机动车被动安全的相关强度要求；侧翼内部的支撑结构采用了分段式的弹性支撑设计，在保证支撑刚度的同时，能够适配不同体型驾乘人员的身体轮廓，避免过硬的侧翼造成乘坐不适感。

　　对于三维建模从业者而言，这类座椅模型的建模过程需要重点关注型面的连续性，因为座椅的外观曲面都是大曲率的自由曲面，需要保证G2以上的曲面连续性，才能在后续渲染、结构开模过程中不会出现曲面褶皱、棱线不顺的问题；同时建模过程中需要提前预留出蒙皮厚度、发泡层厚度的安装空间，不能仅按照外观曲面做实体化处理，否则后续做结构拆分时会出现零件干涉的问题。在实际的车型项目开发中，这类座椅的设计还需要配合安全带的安装点做强度校核，如果是采用座椅集成式安全带的配置，还需要在座椅靠背的骨架内部额外增加加强板结构，来承受安全带传递的碰撞载荷，本次呈现的结构版本是适配车身B柱固定安全带的配置，因此靠背骨架的重量可以做一定的优化，在保证强度的前提下降低整体重量，符合整车轻量化的设计方向。
