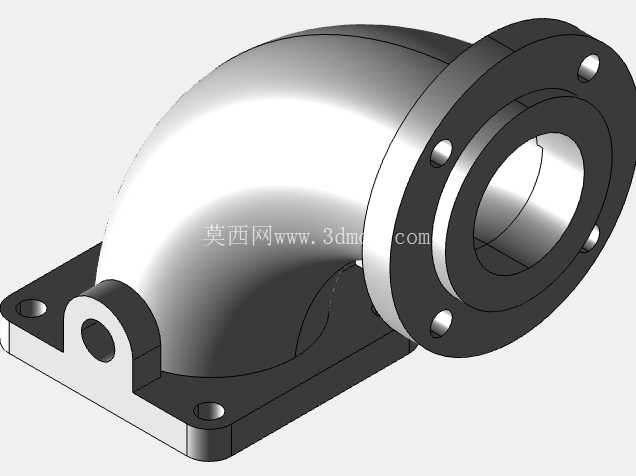

带安装底座法兰连接90度弯管结构

在工业流体输送管路系统的搭建过程中，这类带方形安装底座的90度弯管是改变管路走向同时实现部件固定的核心连接件，常见于化工流体输送、市政给排水、液压动力管路、暖通循环系统等场景中，区别于普通无固定结构的标准弯头，这款弯管集成了安装定位结构，不需要额外设计管路固定支架，就能直接将管路转折处固定在设备机架或者安装基面之上，大幅减少管路装配时的辅件数量，降低现场安装的调试工作量。

从结构功能来看，弯管上端采用标准圆形法兰连接结构，法兰端面均匀分布螺栓过孔，能够和同规格的管道法兰、阀门端口或者泵体出口实现密封对接，法兰端面的加工精度直接决定管路连接后的密封性能，建模时需要严格匹配对应压力等级的法兰尺寸规范，保证螺栓孔的位置度、法兰端面的平面度都满足装配要求，避免实际装配时出现螺栓无法穿入、连接后密封面渗漏的问题。弯管的流道部分采用平滑圆弧过渡设计，没有直角转折的突兀结构，能够最大程度降低流体在管路转向处的阻力损失，减少流体对管壁的冲蚀磨损，尤其是输送含固体颗粒的浆体介质时，平滑流道能避免颗粒在转角处堆积，降低管路堵塞的概率。

弯管下端的方形安装底座是这款结构的核心设计特点，底座四个角位置预留了安装固定孔，能够通过螺栓直接固定在预制的安装平台或者设备侧壁上，底座和弯管主体之间设置了加强筋结构，用来抵消管路运行过程中产生的振动、流体冲击带来的力矩，避免长期运行后弯管和底座连接位置出现应力开裂。在弯管侧方还设计了带通孔的凸台结构，这个结构可以用来安装管路传感器、排气阀或者外接旁通管路，不需要在弯管管壁上额外开孔焊接接头，减少了现场二次加工的工作量，也避免了现场焊接带来的管壁变形、密封失效风险。

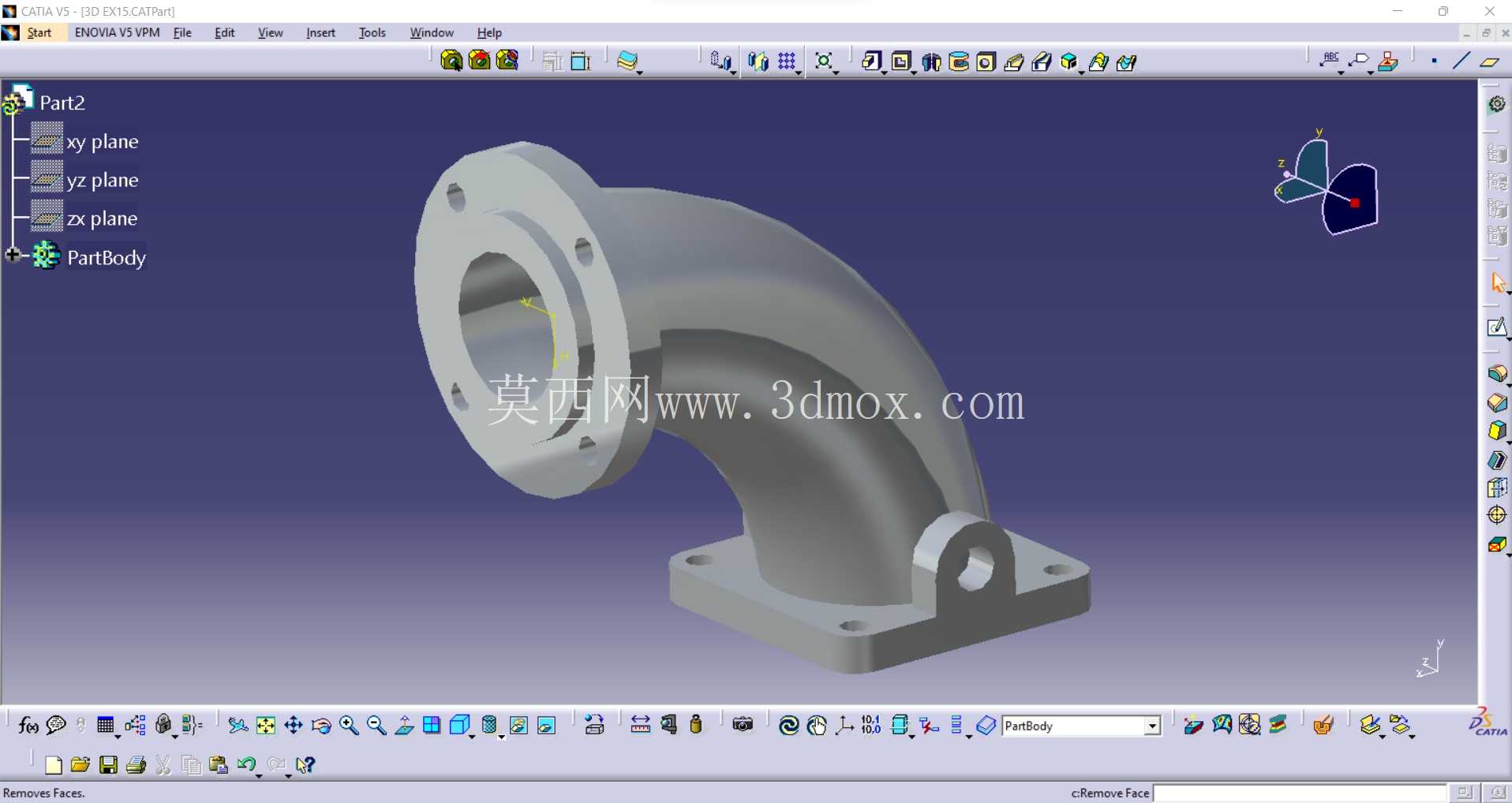

从设计思路层面，建模时首先需要确定管路的公称通径、额定工作压力，以此为依据匹配法兰的连接尺寸，再根据管路转向的空间位置确定弯管的弯曲半径，弯曲半径过小会导致流体阻力骤增，过大则会占用过多安装空间，需要结合实际安装场景的空间边界做平衡。安装底座的尺寸设计需要匹配安装基面的固定孔位，底座厚度要满足承重和抗振要求，避免固定后底座出现变形。流道部分的建模需要保证内壁的顺滑度，所有转角位置都做圆角过渡，减少应力集中点。

实际选型应用时，需要明确安装边界尺寸：上端法兰的外径、螺栓孔分布圆直径直接决定对接部件的匹配性，下端方形底座的安装孔中心距要和现场安装位的预留孔位对齐，弯管的中心高度、进出口的中心距要满足管路布局的空间要求，避免安装后和周边设备出现干涉。这类集成安装结构的弯管，相比普通弯头加固定支架的组合方案，整体结构更紧凑，装配累积误差更小，在空间受限的设备内部管路布局中优势尤为明显，比如小型液压站的内部管路、水处理设备的阀组连接、工程机械的液压管路排布中，都能看到这类结构的应用。

在结构强度校核层面，需要重点关注弯管和法兰连接位置、弯管和底座连接位置的应力分布，管路运行时除了内部流体压力带来的环向应力，还有管路重量、流体冲击带来的附加弯矩，加强筋的尺寸、位置需要对应力集中区域做补强，避免长期交变载荷下出现疲劳损坏。法兰连接面的密封槽结构如果是用于高压工况，还需要匹配对应的密封圈尺寸，保证密封面的粗糙度满足密封要求。侧方凸台的通孔位置需要避开弯管的主流道，避免凸台接口伸入流道影响流体流动，凸台的连接螺纹或者法兰尺寸也要匹配外接附件的规格，保证附件安装后的密封性。
