桌面演示用牛顿碰撞摆结构设计

日常在机械原理教学场景、办公桌面陈设场景中，这类碰撞摆装置的出镜率一直不低，不少结构工程师刚接触力学原理时，都见过这类演示装置的实物。从结构设计角度拆解这套装置，核心的功能实现依托等质量摆球的完全弹性碰撞特性，当一侧的摆球被抬起释放后，沿圆弧轨迹下落碰撞相邻静止摆球时，动量与动能会沿摆球阵列逐次传递，最终将最外侧的摆球弹出，整个过程无额外外力介入时，摆动会持续数个周期，直观演示弹性碰撞下的两大守恒定律，相比纸面公式讲解，实物演示的认知效率要高很多。

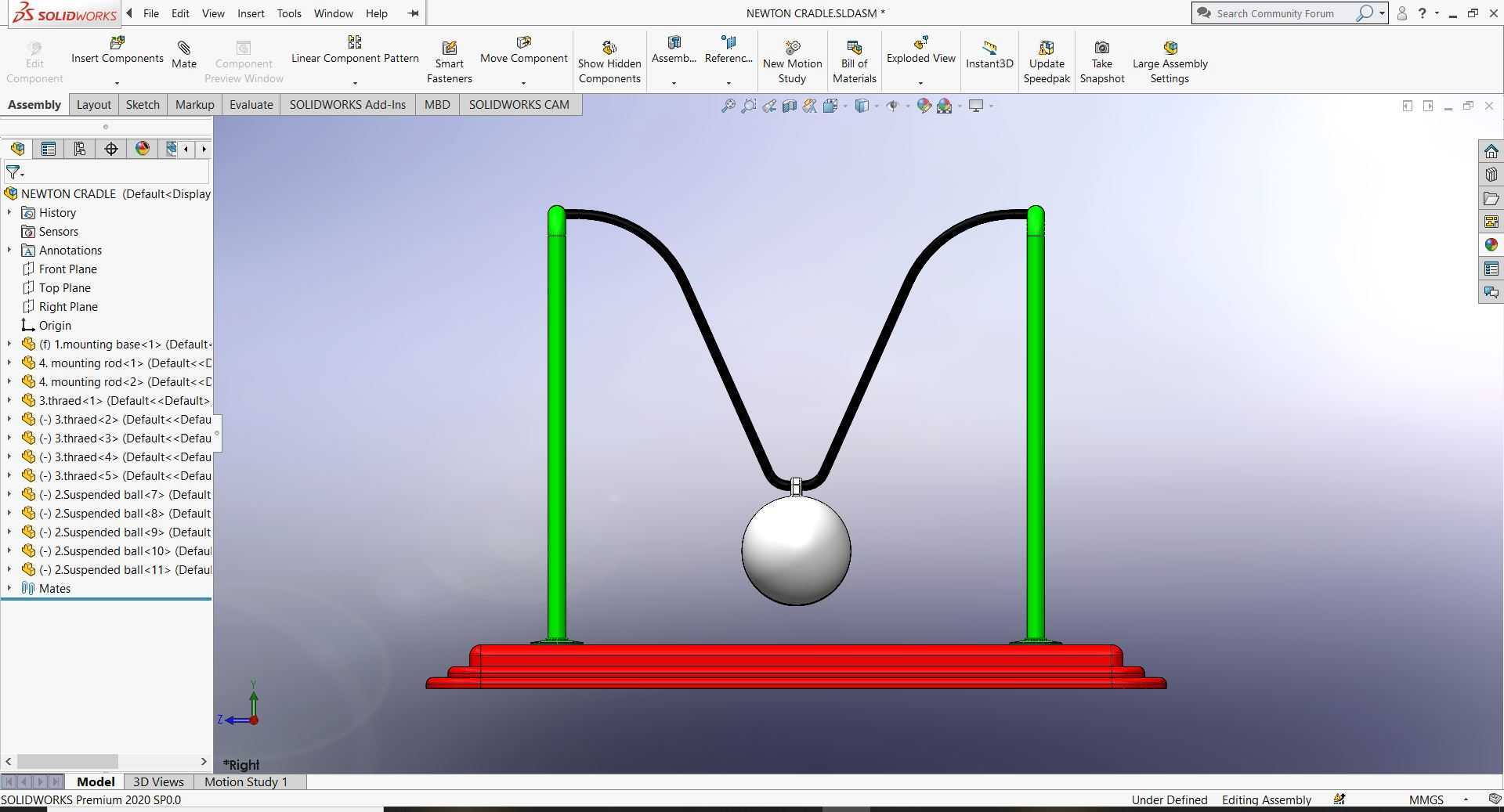

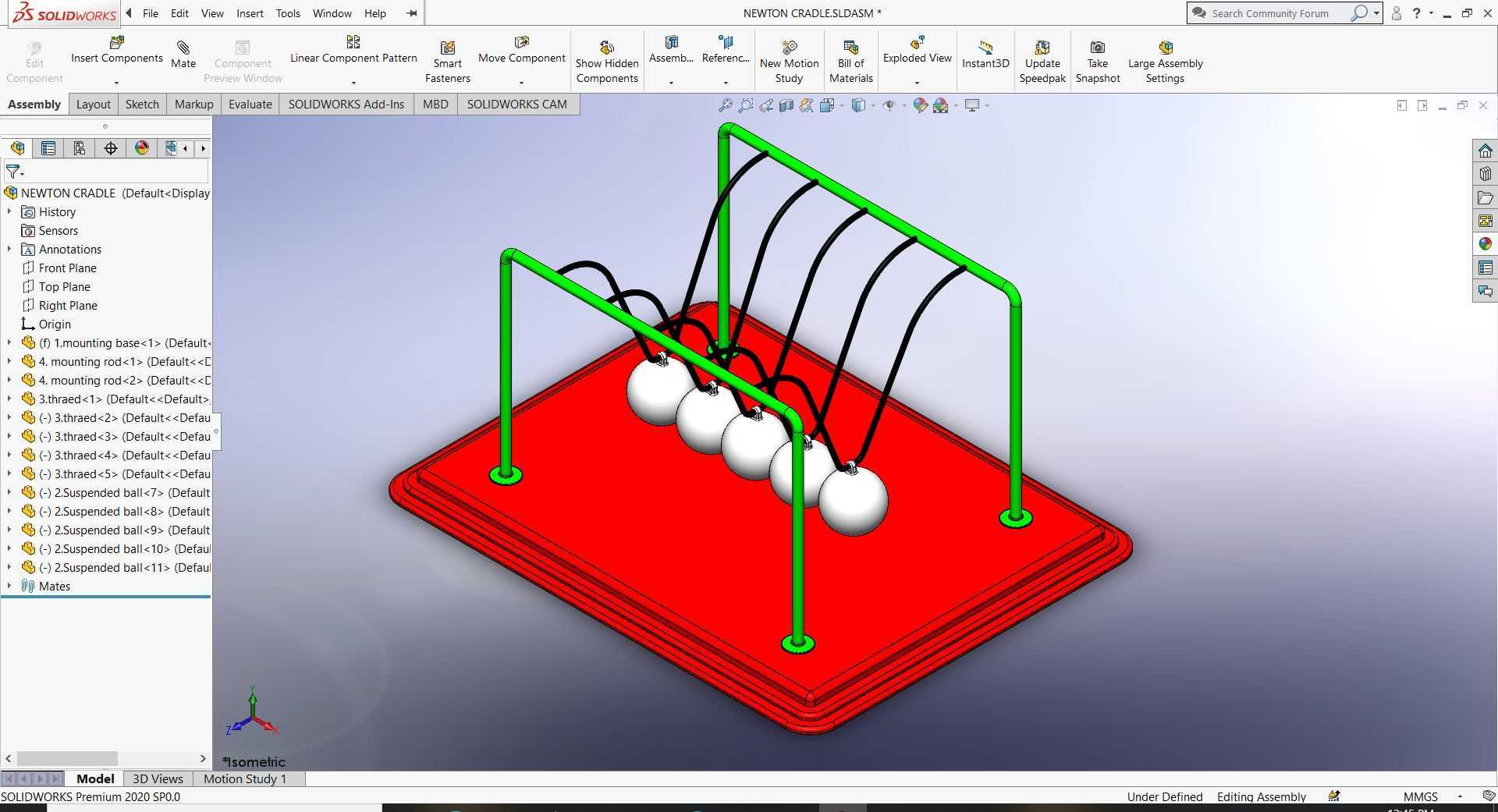

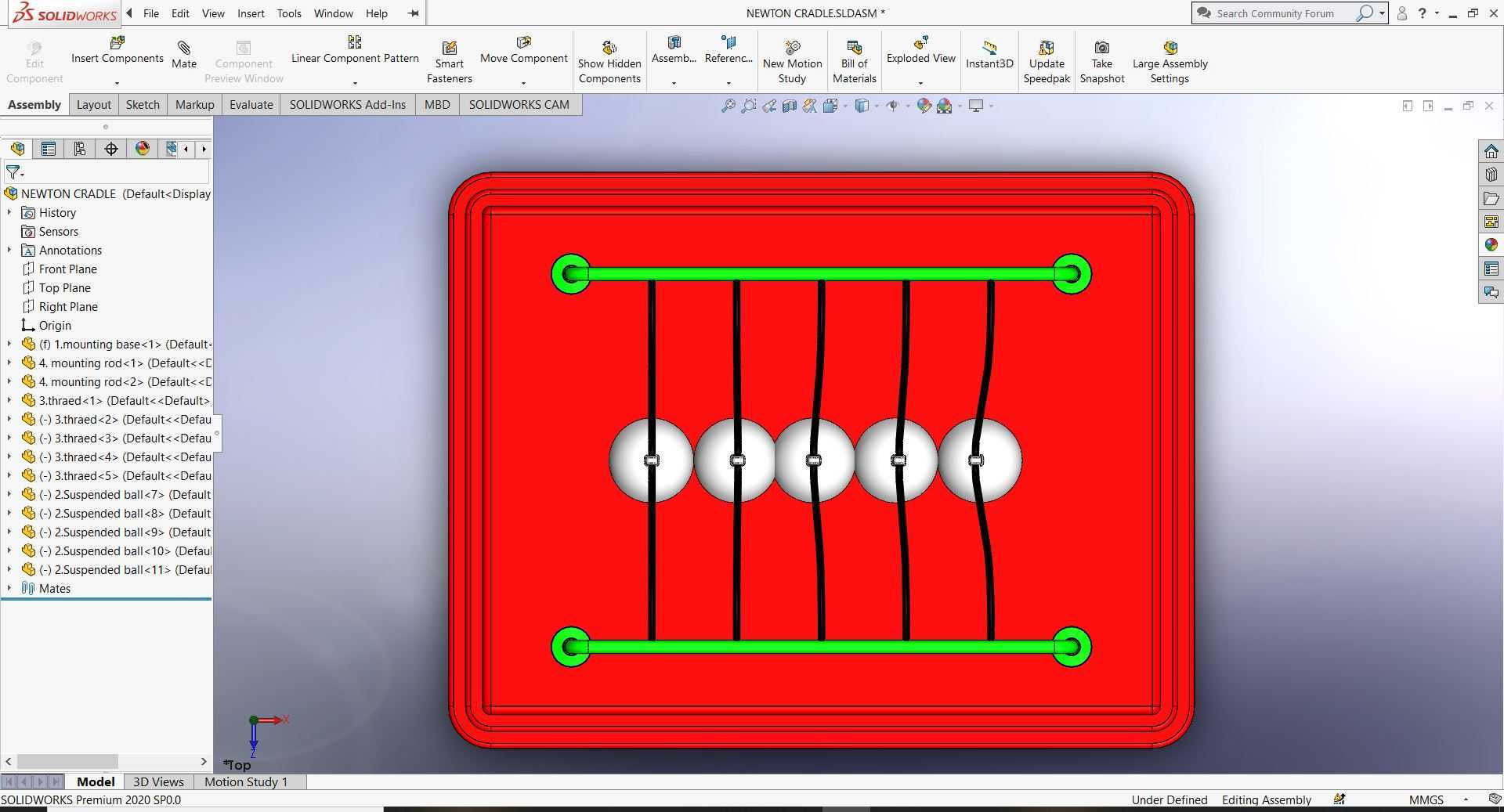

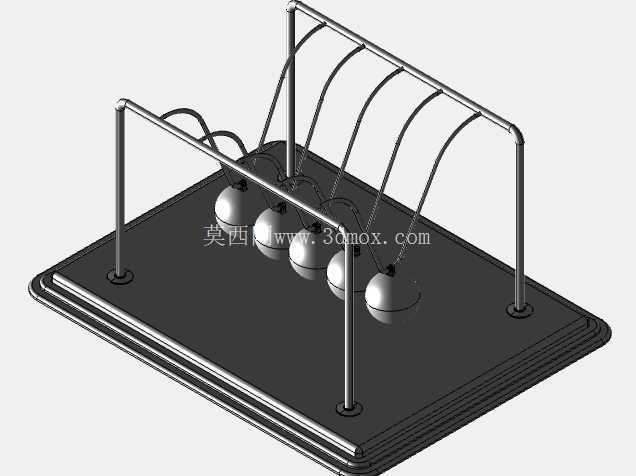

这套装置的结构拆分下来主要分为三个部分：底部承托基座、双侧支撑框架、摆球悬挂组件。底部基座采用带圆角的矩形板式结构，边缘做了加厚凸边设计，一方面是降低整体重心，避免摆球摆动过程中装置出现侧翻，另一方面加厚的基座可以预留支撑立柱的安装沉孔，保证立柱装配后的垂直度，不会因为基座平面度问题导致悬挂点出现偏移。支撑框架采用双侧弯折的杆式结构，从基座两侧垂直向上延伸后，向内侧水平弯折形成顶部的悬挂横梁，横梁上均匀分布五个悬挂点位，每个点位对应一组悬挂吊线，这种双侧对称的框架结构可以抵消摆球摆动时产生的侧向力矩，避免框架长期受交变载荷出现变形。

摆球部分采用等直径的实心球体设计，五个摆球的质量、直径公差控制在极小范围内，这是保证碰撞效果的核心前提——如果相邻摆球存在质量差，碰撞时就会出现动量传递损耗，无法实现末端摆球的等幅弹出，甚至会出现多球同时摆动的情况，失去演示意义。每个摆球顶部设置两个对称的吊线连接点，通过两根等长的吊线连接到顶部横梁的对应点位，这种双吊线结构可以约束摆球的摆动轨迹，让摆球始终在垂直于横梁的同一平面内运动，避免摆球摆动时出现侧向偏移、相邻摆球错位碰撞的问题。

设计过程中需要重点控制几个安装边界尺寸：首先是摆球的中心距，相邻摆球静止时刚好保持点接触，间隙过大会导致碰撞前摆球存在额外行程，能量传递出现损耗，间隙过小则会导致摆球之间存在预压力，摆动时出现卡顿；其次是吊线的长度，所有吊线的长度公差需要控制在0.1mm以内，保证所有摆球的球心处于同一水平高度，碰撞时的接触点位于球心水平连线上，不会出现上下错位碰撞导致的能量损耗；最后是支撑框架的高度，需要保证摆球被抬起到最大释放角度时，不会与基座表面发生磕碰，同时摆动到最低点时，摆球底部与基座上表面保留2-3mm的安全间隙，避免摆动过程中刮擦基座。

从实际应用场景来看，这类装置除了作为物理教学的演示教具之外，也常作为办公桌面的装饰陈设，摆动过程中的规律运动可以起到一定的视觉放松效果，部分工程类展厅也会放置放大版的同类装置，作为力学原理的互动展示项。结构设计时除了核心的运动功能实现，也需要考虑长期使用的可靠性：吊线选用低蠕变的柔性材质，避免长期悬挂摆球后出现长度变化，导致摆球高度不一致；基座底部可以加装防滑胶垫，既可以避免装置放置时刮擦桌面，也可以增大摩擦力，抵消摆球摆动时产生的微小振动位移；支撑框架与基座的连接采用过盈配合或者紧定螺钉固定，避免长期受摆动冲击出现连接松动。

不少刚接触结构设计的工程师在复刻这类装置时，容易忽略摆球悬挂点的对称度问题，单吊线结构或者吊线长度不一致，都会导致摆球运动轨迹偏移，最终碰撞效果大打折扣，实际上这类看似简单的演示装置，对加工和装配的精度要求并不低，每一处尺寸公差的控制，最终都会反映在装置的实际运行效果上。
