90度弯管带方法兰连接流体管路构件

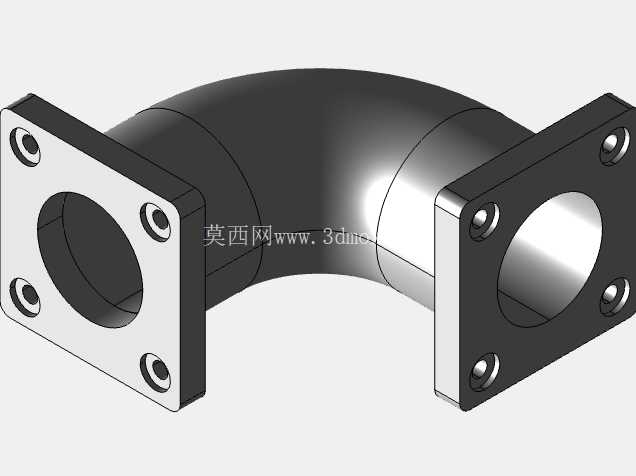

这套弯管构件的三维结构，两端各带一块方形安装法兰，中间为90度平滑过渡的弧形管身，主要解决管路走向需要直角转向时的刚性连接问题。在实际工程现场，这类构件大量出现在泵组进出口、阀组汇流排、冷却循环水路、压缩空气支管以及工艺管道需要避让设备本体或梁柱的位置——直管无法直接折转，软管又承受不住额定压力或长期振动，带法兰的刚性弯头就成为兼顾密封可靠性与走向灵活性的首选。

从功能上看，管件的核心作用是把两段轴线相互垂直的管道段牢固对接起来，同时保证内部流道连续、无突变台阶。管身采用圆弧弯转而非直角折角，这一处理并非单纯为了外观：流体在急转弯处会产生明显的涡流和局部阻力，圆弧过渡能让介质沿管壁平顺改向，降低压损，也减少固体颗粒在拐角处的沉积与冲刷。对于输送水、油、气乃至含轻微杂质的工艺介质，这种流道设计直接关系到系统能耗和管路寿命。

两端的方形法兰是整个构件的安装边界所在。每块法兰面上均匀布置了四个安装孔，孔位围绕中心管口对称分布，装配时通过螺栓与对接法兰压紧，中间加装密封垫即可形成可靠的法兰连接。方形法兰相比圆形法兰在小口径管路中加工更方便，四个角点的螺栓受力清晰，拧紧时对角分次紧固就能保证密封面均匀受压。建模时法兰盘面、螺栓孔中心圆、管口内径三者必须保持严格的同轴与对应关系，任何孔位偏差都会导致现场对孔困难甚至无法装配。

结构设计思路上，管身壁厚需要根据输送介质的压力等级和材质来确定，法兰厚度则要承受螺栓预紧力而不发生翘曲。法兰与弯管交接的根部是应力集中区域，内压作用下弯头外侧受拉、内侧受压，法兰根部还叠加螺栓夹紧的弯矩，因此在过渡处通常保留适当的圆角或加强过渡，避免尖角造成的疲劳开裂。模型中可以看到法兰盘与管体为一体结构，这种整体式构型适合铸造或机加工成型，也便于焊接管件时将法兰与弯管组焊后整体加工密封面。

外形尺寸方面，选型时需要重点核对几个边界参数：两端法兰的外轮廓边长决定了安装所需的平面空间，螺栓孔的孔径与孔间距决定了能否与现有设备接口互换，管口通径决定流量能力，而弯管两个法兰端面之间的中心距则决定了它在直角拐角处占据的空间包络。布置管路时，工程师往往先按这两个端面中心距预留检修空间，确保弯头外侧有足够的扳手空间来拧紧四角螺栓，同时弯管背部不能与墙体、桥架或其他管线发生干涉。

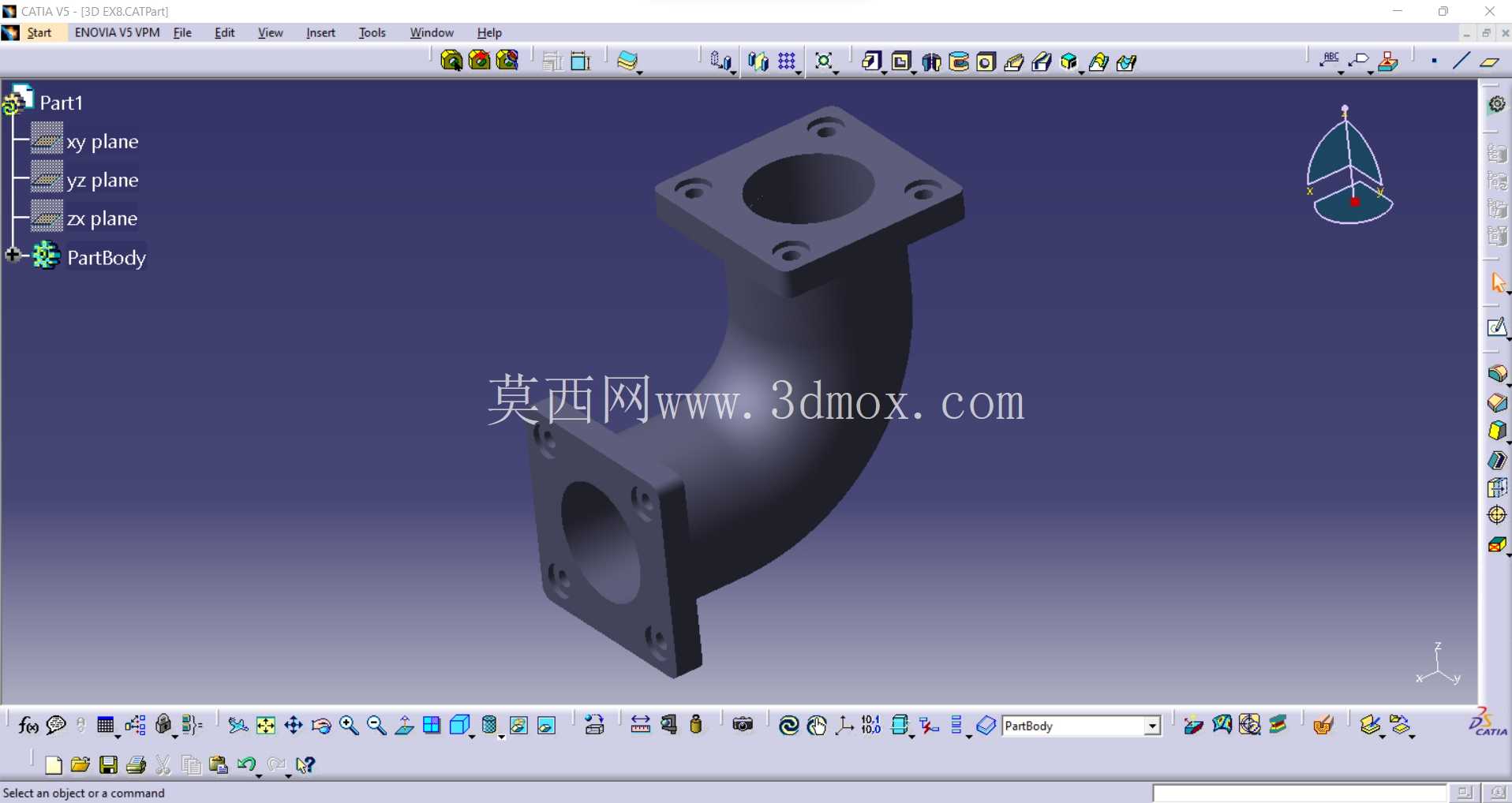

在装配关系上，该弯头属于管路系统中的中间连接件，上游可对接泵出口法兰或阀门法兰，下游对接直管段或设备入口。由于两端接口形式完全一致，它在水平转垂直、垂直转水平等多种走向中都能通用，方向性约束小。三维建模时把法兰密封面、螺栓孔、内流道分别作为关键特征管理，后续做干涉检查时可以直接用内孔面校验流道是否对齐，用法兰背面核对贴合间隙，用螺栓孔阵列验证紧固件是否穿装顺畅。

从维护角度，法兰连接的优势在于可拆卸——当管路需要清洗、更换密封件或改造走向时，松开四角螺栓即可分离，而不必切割管道。弯管内壁的光滑过渡也降低了介质滞留风险，对卫生级或易结垢工况更为友好。整体而言，这个构件虽然结构不复杂，却把转向、连接、密封三项管路基本需求集成在一个零件上，是流体输送系统中用量大、互换性要求高的基础配件，建模时对孔位精度、同轴度和过渡圆角的把握，直接决定了它能否在真实装配中顺利落地。
