双法兰90度弯管流体转接接头

在流体输送系统的现场布置里，管路走向很少能保持全程直线，受设备接口方位、舱体内部空间、相邻部件排布限制，两段呈垂直方位的管道往往需要通过成型弯头完成转向衔接，这款双法兰弯管接头就是针对这类垂直转向工况开发的管路连接件。

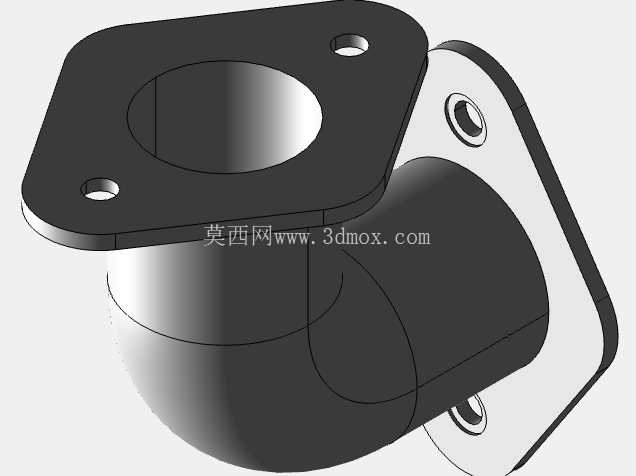

从实际装配场景来看，这类弯头常见于泵组进出口管路、阀组集成台架、小型工艺管线以及设备内部流体通道的转接位置。两端自带的菱形安装法兰，各自预留了两个螺栓过孔，法兰面与对接管口保持垂直定位：一端法兰贴合水平布置的设备接口，另一端法兰对接竖直走向的管段，中间通过平滑的90度弧形流道完成介质流向切换。相比直接用钢管焊接弯折的现场施工方式，一体成型的铸造或机加工弯头能保证流道内壁过渡连续，不存在焊接褶皱、焊瘤凸起造成的局部流阻突变，输送水、低压油气、工艺冷却液时，介质在转向处的压损更小，也不容易在弯折死角积存杂质。

结构设计上，两端法兰并非采用标准圆形法兰，而是做成菱形轮廓，仅在流道两侧布置紧固孔，这种设计在小通径管路里优势很明显：法兰外轮廓尺寸更紧凑，不需要在接口周围预留整圈螺栓的操作空间，在设备内部管路密集、相邻管线间距狭小的区域，扳手只需在两个对角位置完成螺栓锁紧即可，装配可达性远优于圆形法兰。法兰端面预留了密封面贴合区域，装配时可以加装平垫片或者O型密封圈，螺栓锁紧后密封面受压均匀，能够满足低压流体管路的密封要求，避免介质从接合面渗漏。

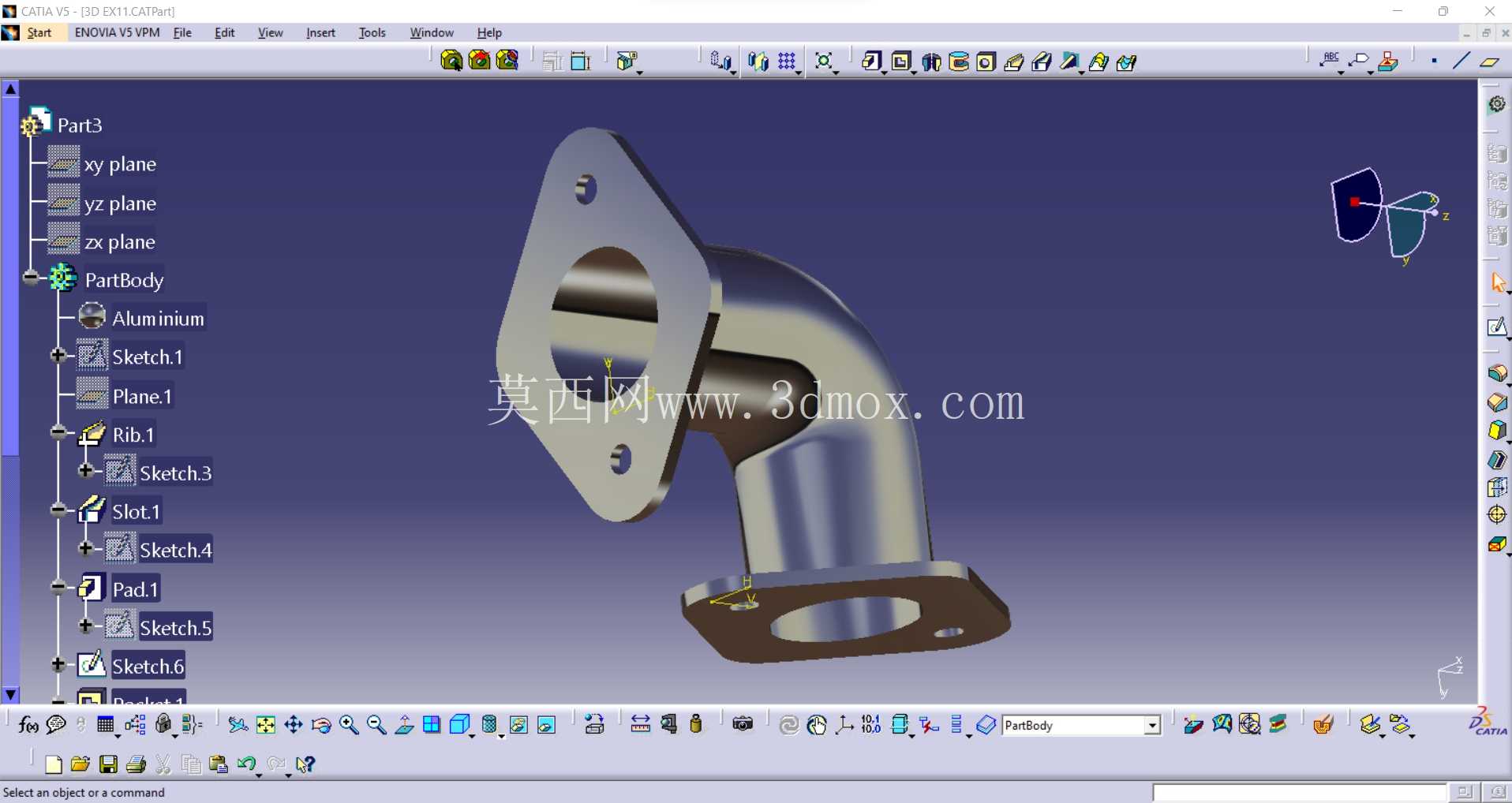

建模过程中，弯管主体采用扫掠特征生成：先绘制两端法兰的对接基准面，在两个垂直基准面之间搭建顺滑的中心引导线，引导线转角处采用大圆弧过渡，避免出现直角急弯；再以管路通径对应的圆形截面沿引导线扫掠生成管体，管壁厚度根据承压需求保持均匀，两端法兰与弯管主体做合并处理，衔接位置添加圆角过渡，消除应力集中棱线。法兰上的安装孔按照对接接口的孔位间距定位，孔边与法兰外边缘保留足够的承压边距，防止锁紧螺栓时法兰边缘出现变形开裂。

安装边界方面，布置该弯头时需要同时核对两个方向的空间尺寸：沿下端法兰轴向要预留管道插入或者对接设备的直线距离，沿侧方法兰轴向要留出螺栓穿装和扳手拧动的操作空间；弯头外侧的弧形轮廓要和周边机架、其他管线留出安全间隙，避免设备运行振动时弯管与相邻部件发生摩擦磕碰。由于两端接口的相对位置由弯头本体成型精度保证，现场装配时不需要反复配焊调整角度，只要将两端法兰孔位与对接件对齐，穿入螺栓均匀锁紧即可完成管路转向连接，大幅减少现场管路施工的配作工作量。

这类弯头的流道转向弧度经过优化，介质流经时的流向变化平缓，既可以用于给排水、冷却循环这类常规低压管路，也能在小型液压回油、气动管路中作为转向连接件使用，菱形法兰的轻量化结构也能降低整套管路系统的整体重量，在移动设备、紧凑型工艺装置的管路布局中实用性很强。
