乘用车白车身后门内板结构总成

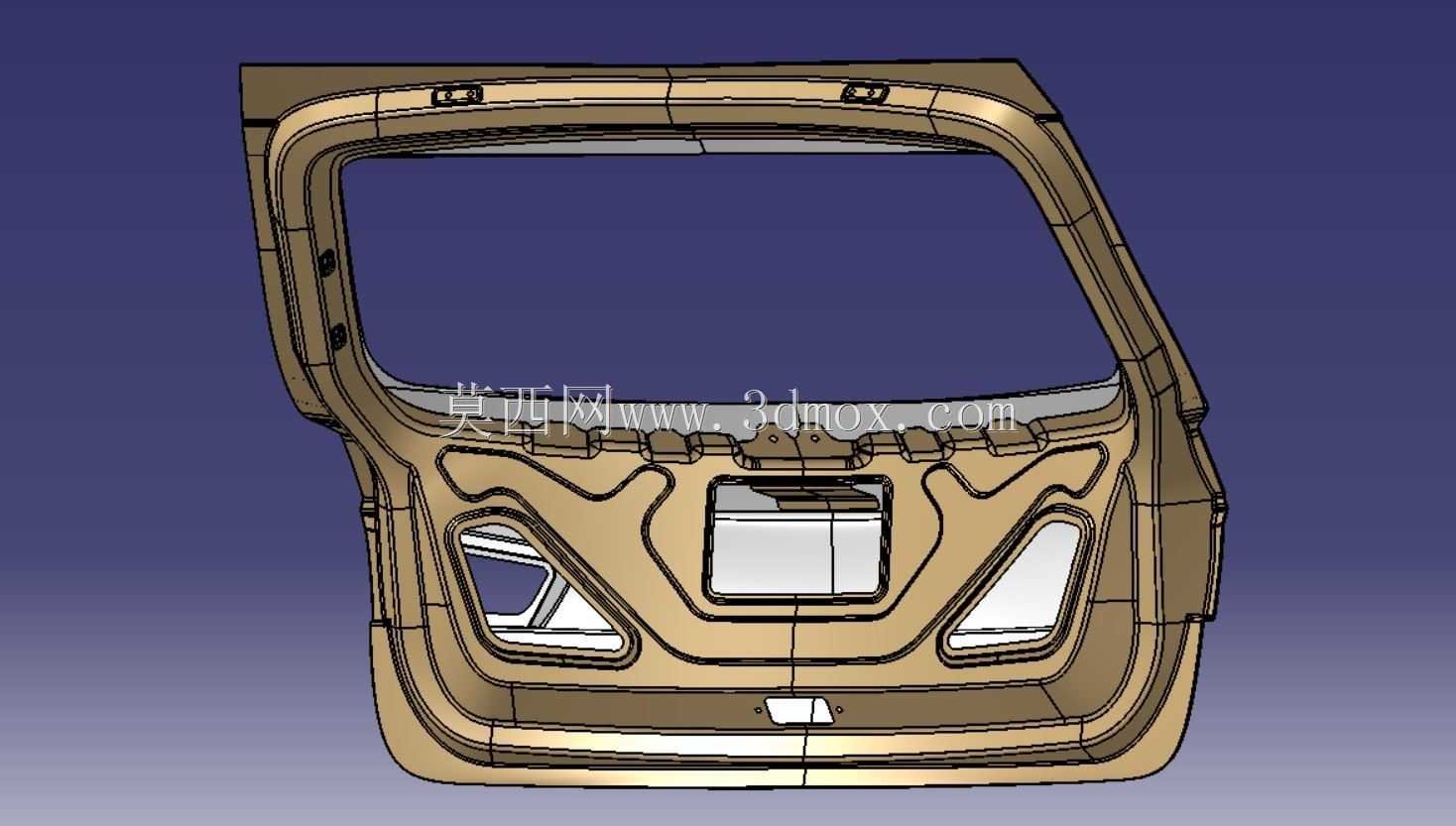

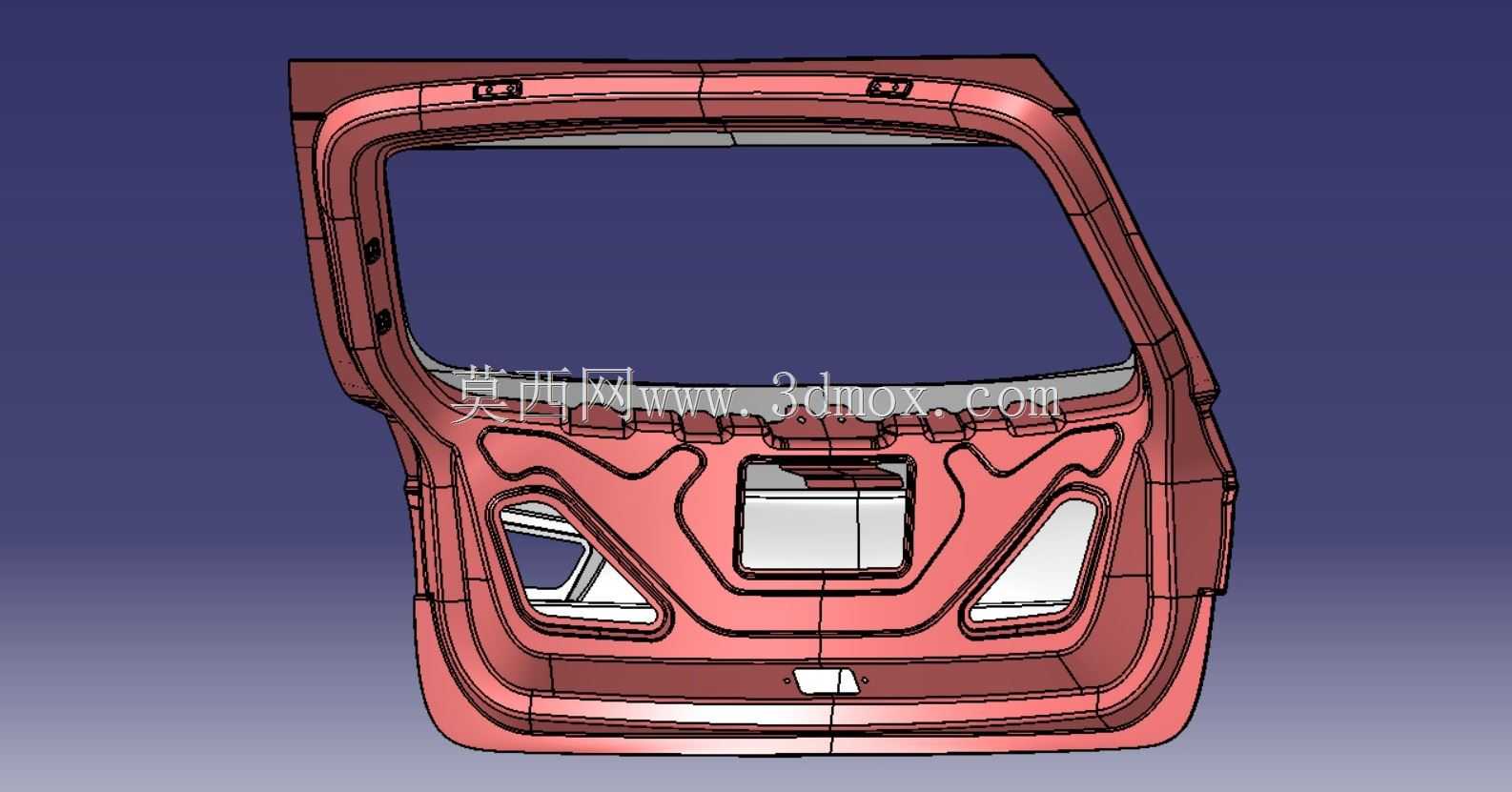

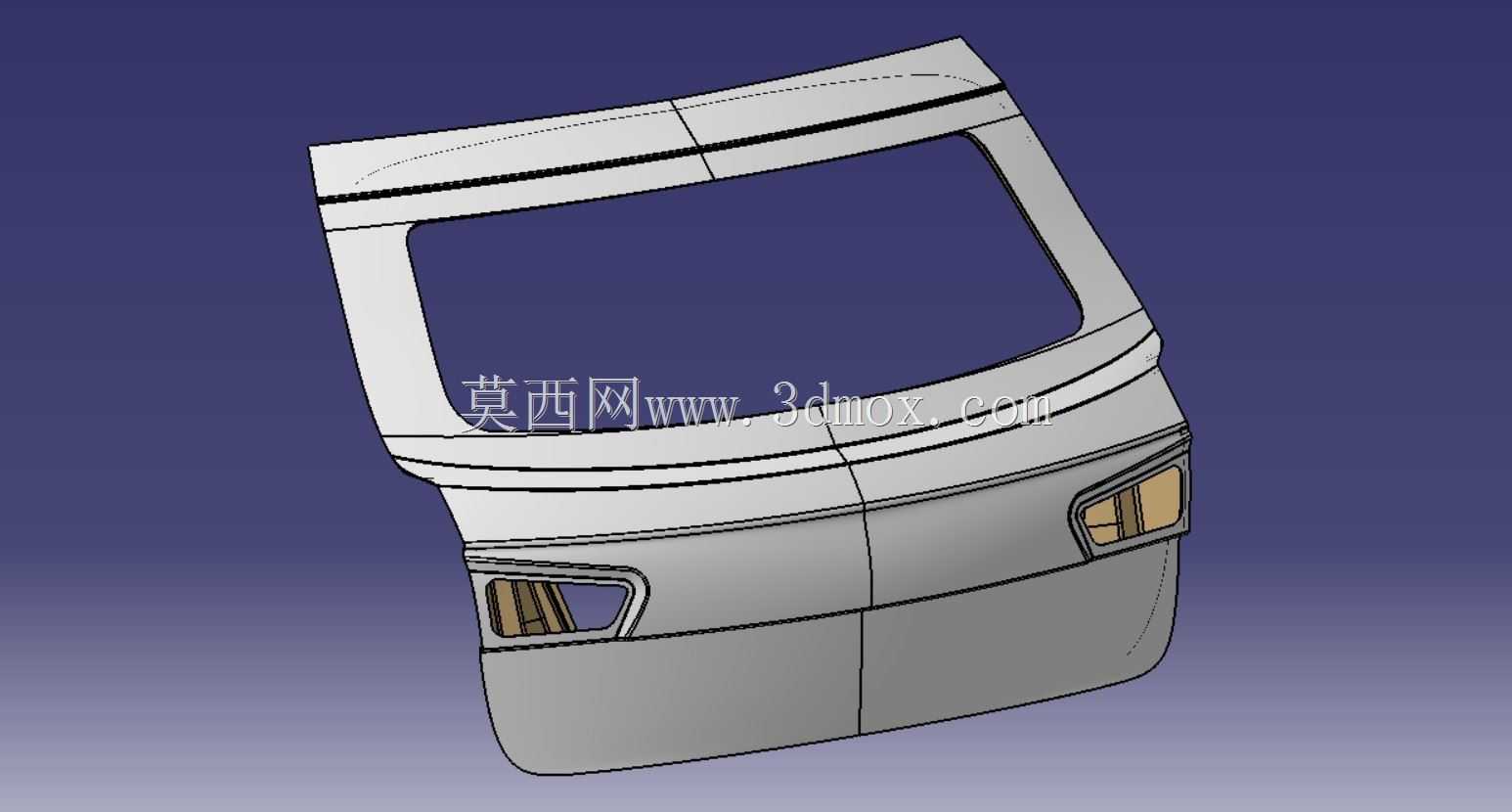

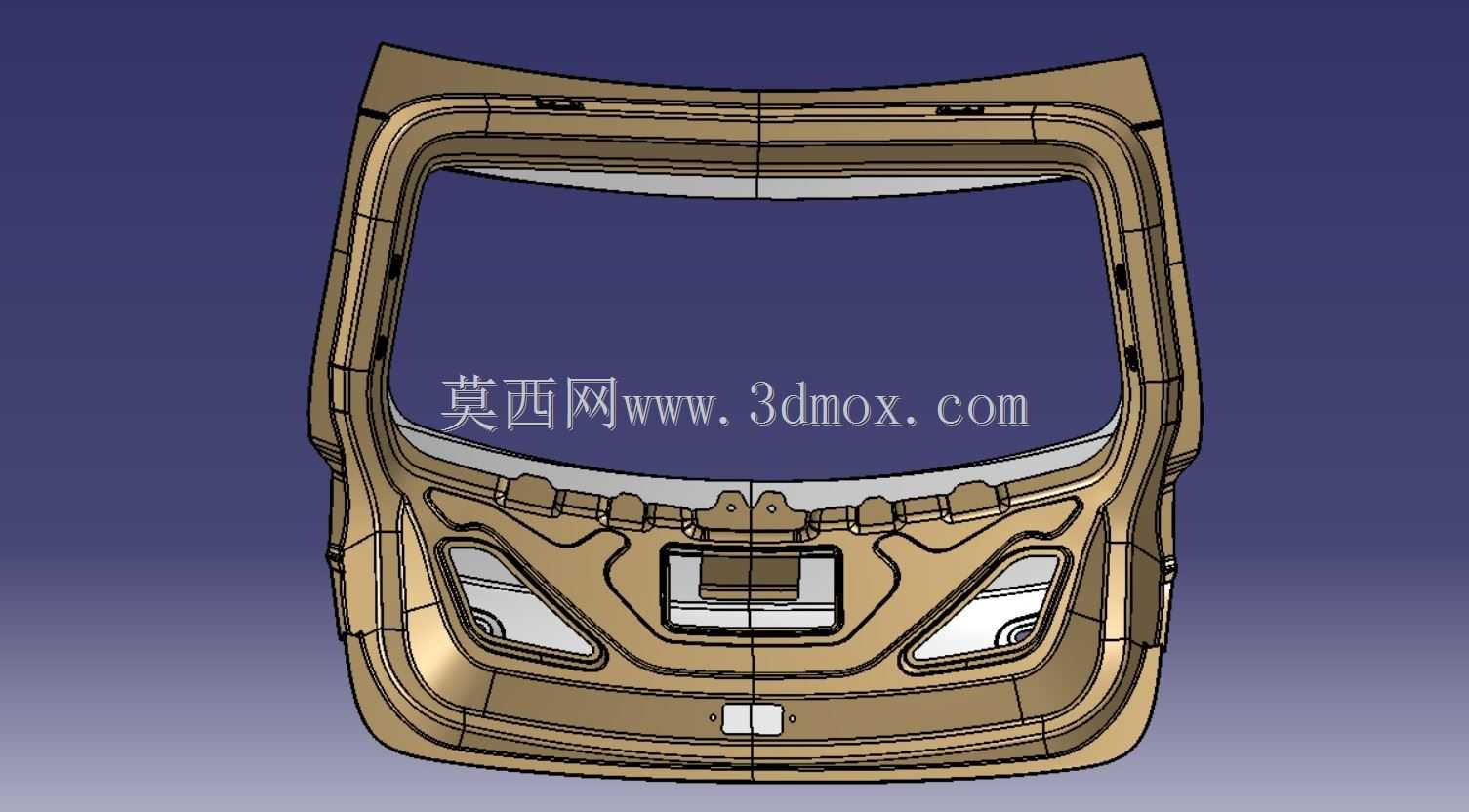

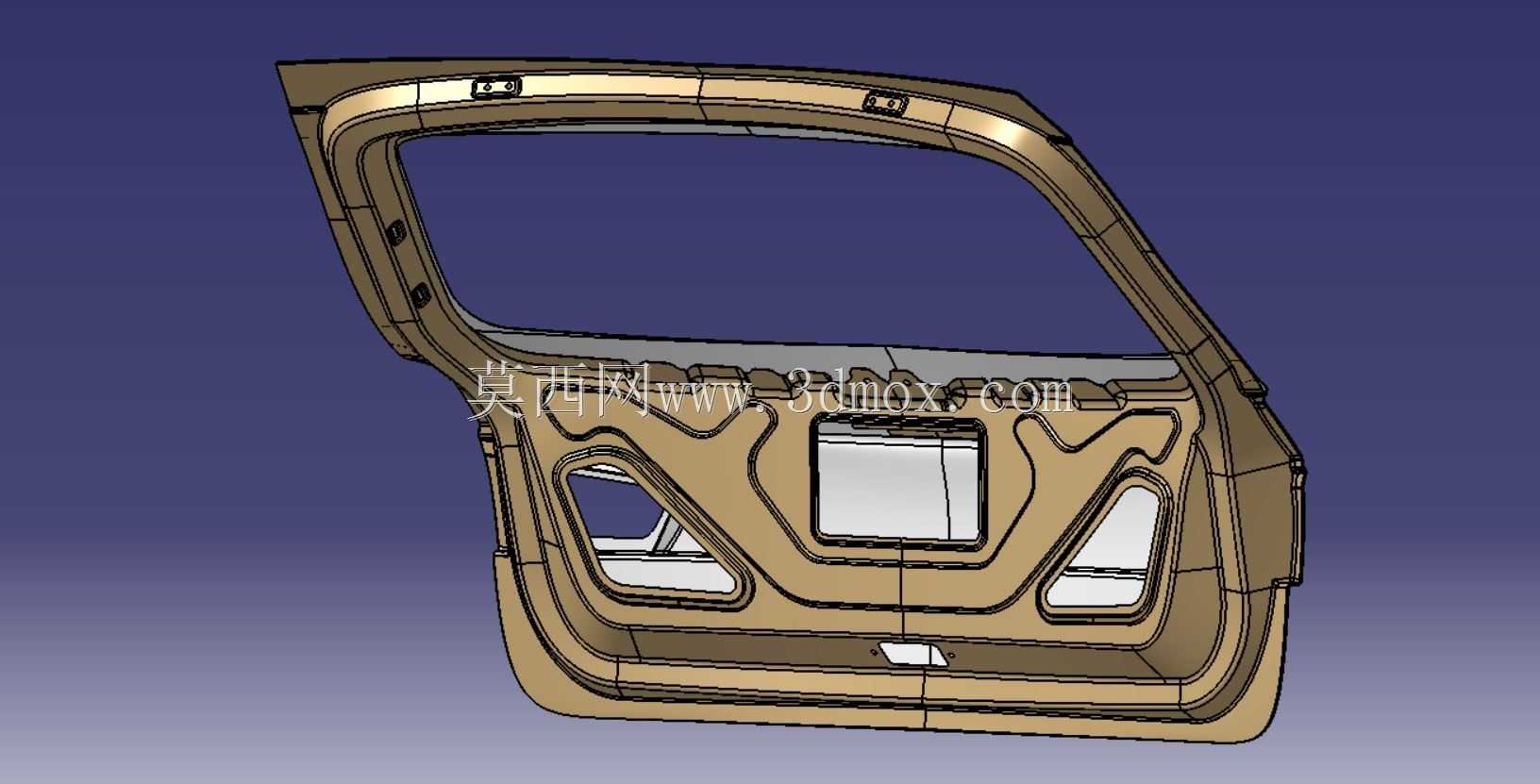

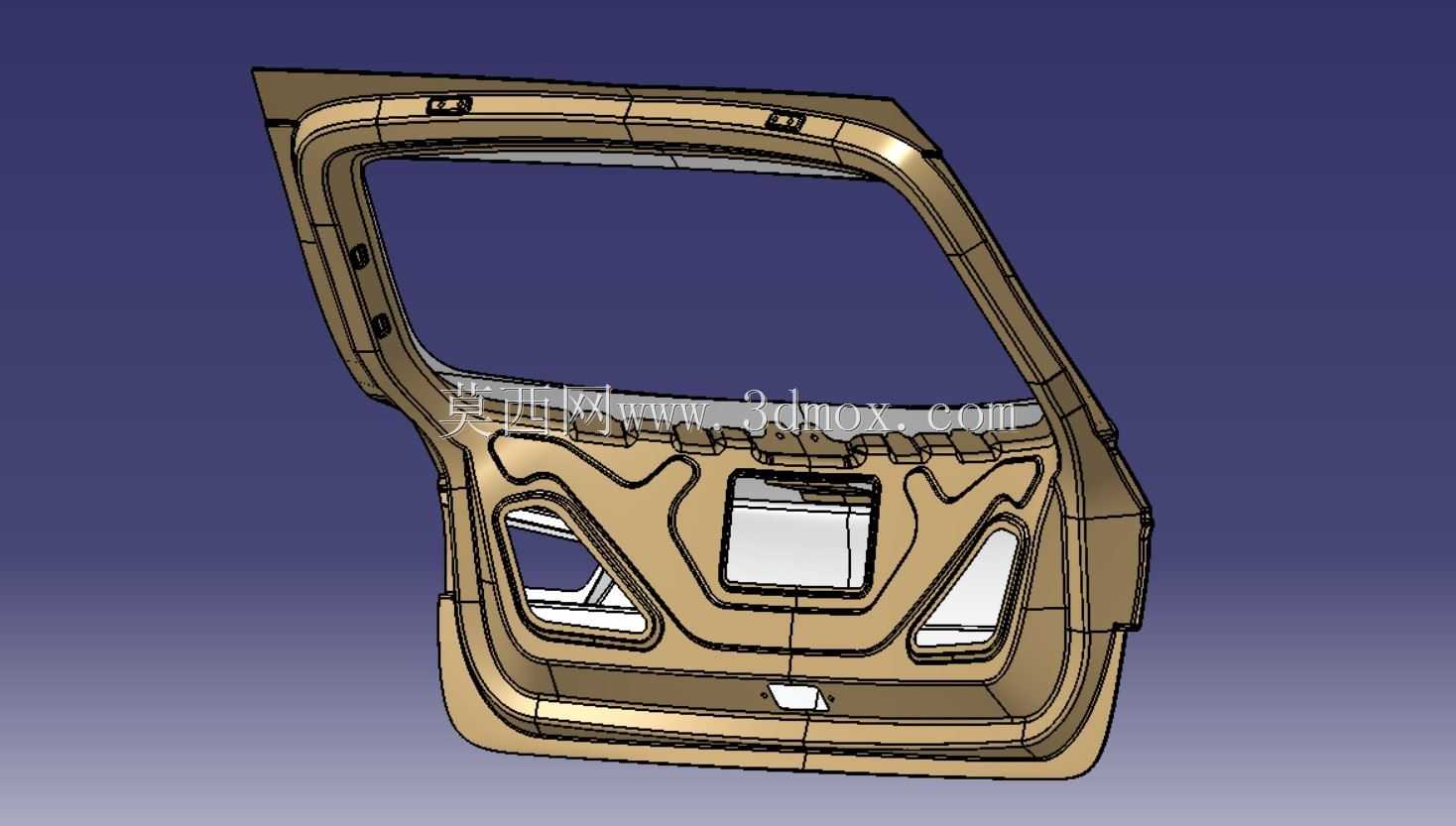

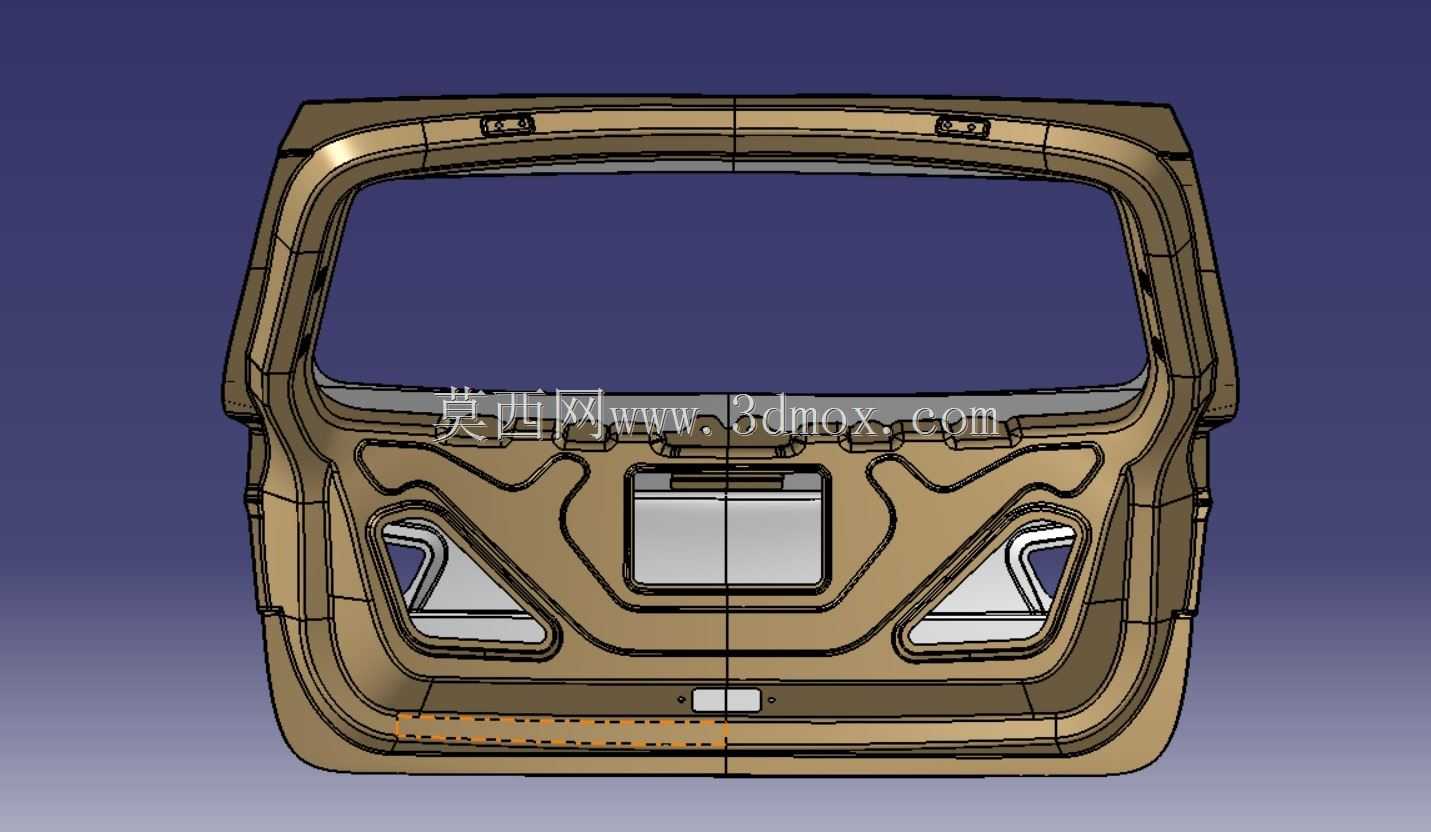

　　该结构为乘用车白车身尾门内板焊接总成，是车身闭合件系统的核心承载部件，主要应用于承载式车身的SUV、两厢轿车及MPV车型的后部闭合区域，承担尾门整体刚度支撑、附件安装定位、密封面匹配、碰撞力传递的多重作用。从结构分区来看，总成朝向乘员舱的一侧为平整的内饰安装面，预留了内饰板卡扣安装孔位、线束过孔、内饰扶手安装凸台，所有安装点的凸台高度均匹配内饰板与钣金之间的间隙要求，避免装配后出现内饰板翘起、间隙不均的问题；背向乘员舱的一侧为功能安装侧，集成了腰线加强件安装位、锁扣组件固定点、车窗升降器安装基准面，各安装位的型面公差控制在±0.2mm以内，保证附件装配后的位置精度。

　　设计过程中优先考虑了闭合件的刚度匹配要求，内板整体采用变截面冲压结构，在窗框周边、锁扣安装区域、铰链安装区域设置了局部加强筋，避免车辆行驶过程中尾门出现共振异响，同时在尾门下部的牌照安装区域、缓冲块接触位置做了局部增厚的型面设计，分散关门时的冲击载荷，减少钣金局部凹陷变形的风险。

　　安装边界方面，总成上部的窗框型面完全匹配尾门玻璃的曲率，玻璃导槽的安装槽宽度统一为8mm，深度12mm，可兼容主流车型的三元乙丙橡胶导槽；两侧的铰链安装面设置了两个直径12mm的主定位孔与一个直径8mm的辅助定位孔，孔位间距与车身侧尾门铰链的安装点完全匹配，装配时可通过定位孔快速实现预装定位，减少调整工时；下部的锁扣安装区域设置了3个M6的焊接螺母安装点，安装面平面度控制在0.1mm以内，保证锁扣装配后与尾门锁体的啮合精度，避免出现关门卡滞、锁止不到位的问题；腰线加强件沿尾门横向布置，通过点焊与内板连接，焊点间距控制在40-50mm之间，既保证连接强度，又避免焊点过密导致的钣金焊接变形。

　　车窗升降器的安装基准面设置在内板中部的矩形凸台区域，凸台上预留了4个升降器固定点与2个玻璃导轨定位点，安装点的位置精度直接决定玻璃升降的顺畅度，设计时将该区域的型面公差收紧至±0.15mm，同时在凸台背面设置了局部加强结构，避免升降器长期运行导致安装点开裂。总成的密封面沿整个尾门周边布置，密封面的宽度统一为15mm，型面与车身侧门框的匹配间隙控制在4±1mm，可适配直径12mm的中空密封胶条，保证尾门关闭后的防水、隔音性能。在碰撞安全层面，内板两侧的下部区域设置了碰撞力传递路径，当发生后部低速碰撞时，冲击力可通过内板的加强筋传递至两侧的铰链安装点与车身侧围结构，减少尾门整体变形量，降低维修成本。整个内板的冲压工艺性也在设计阶段做了充分验证，所有拉延深度均控制在冲压设备的行程范围内，型面的拔模角度不小于7度，避免出现冲压开裂、起皱的问题，各安装孔的位置均避开了冲压应力集中区域，保证孔位的尺寸稳定性。
