汽车车身BOW-06型加固支撑支架

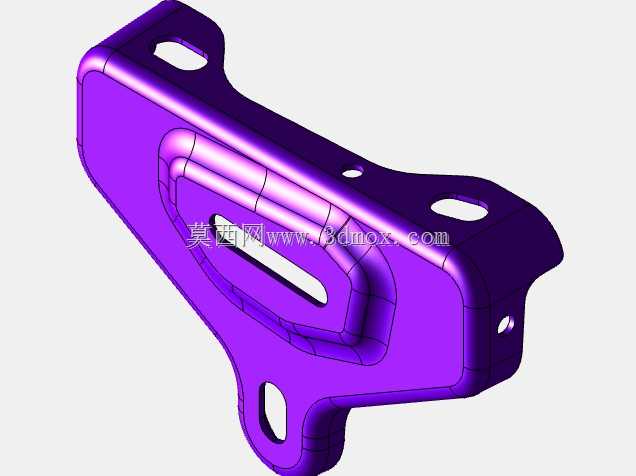

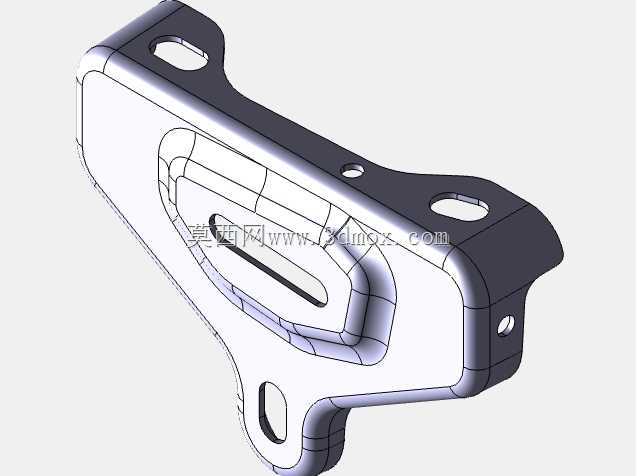

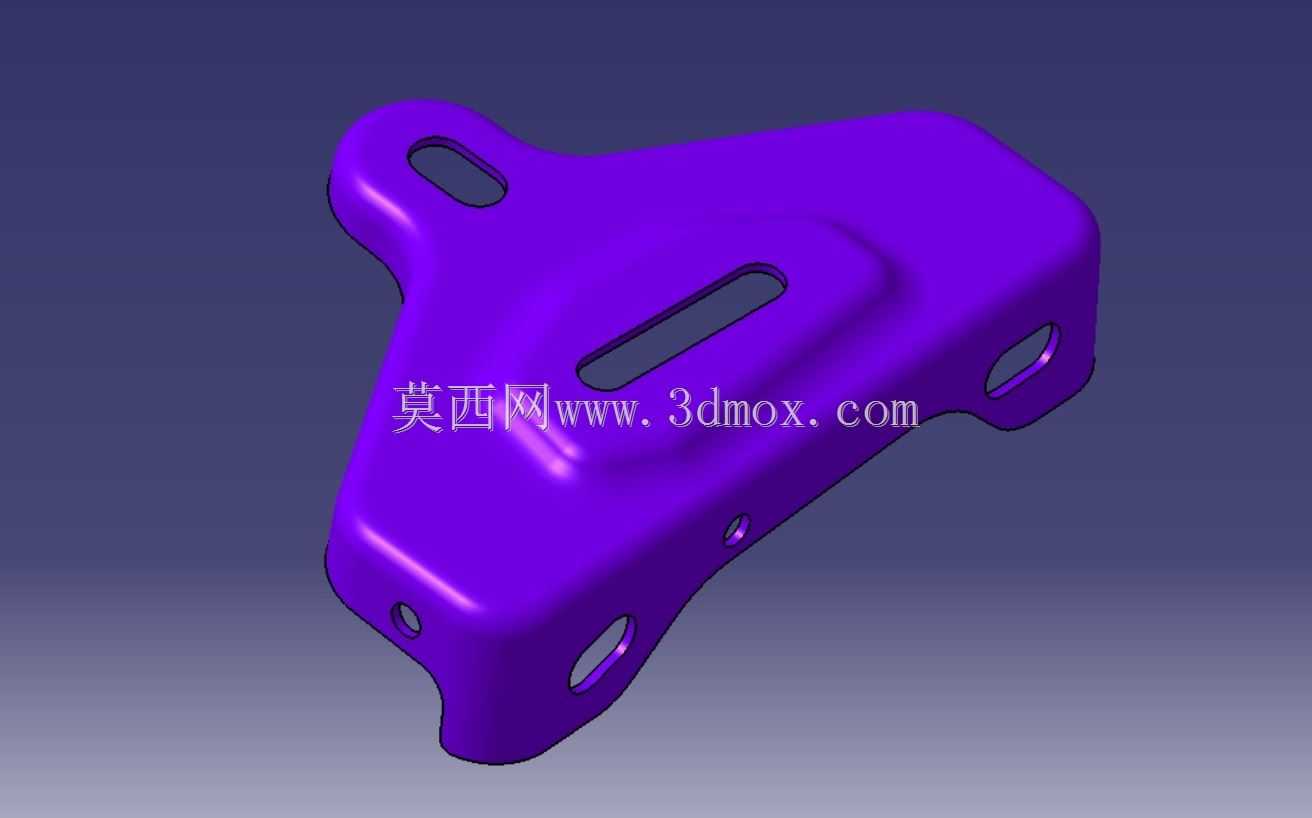

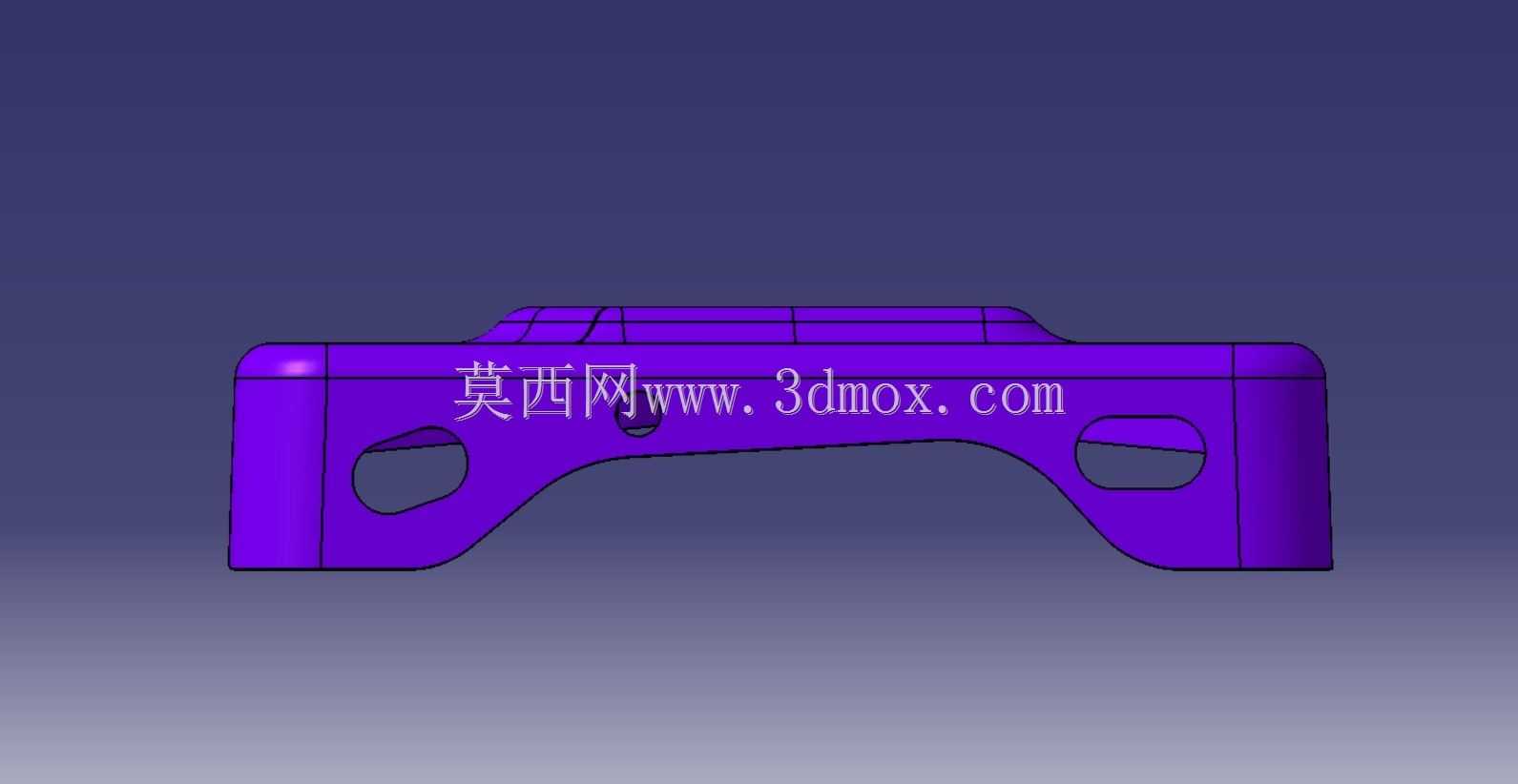

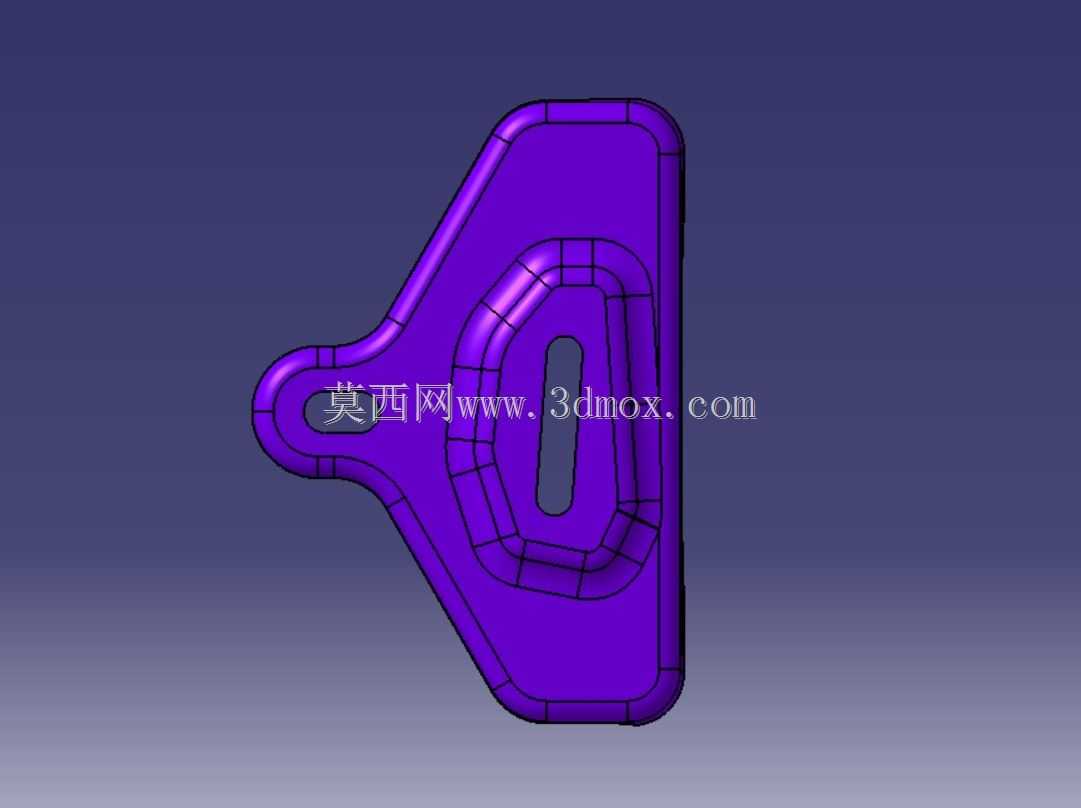

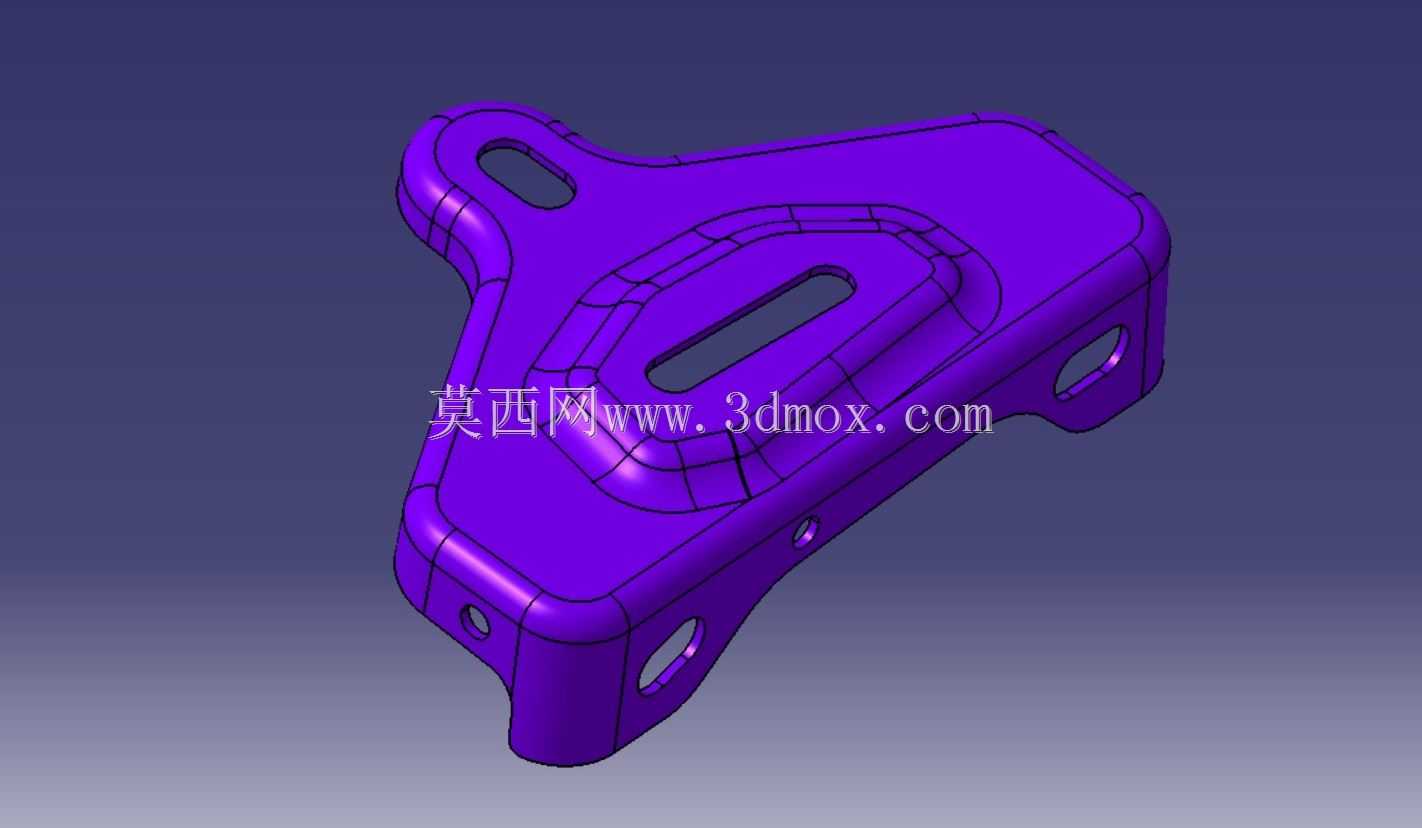

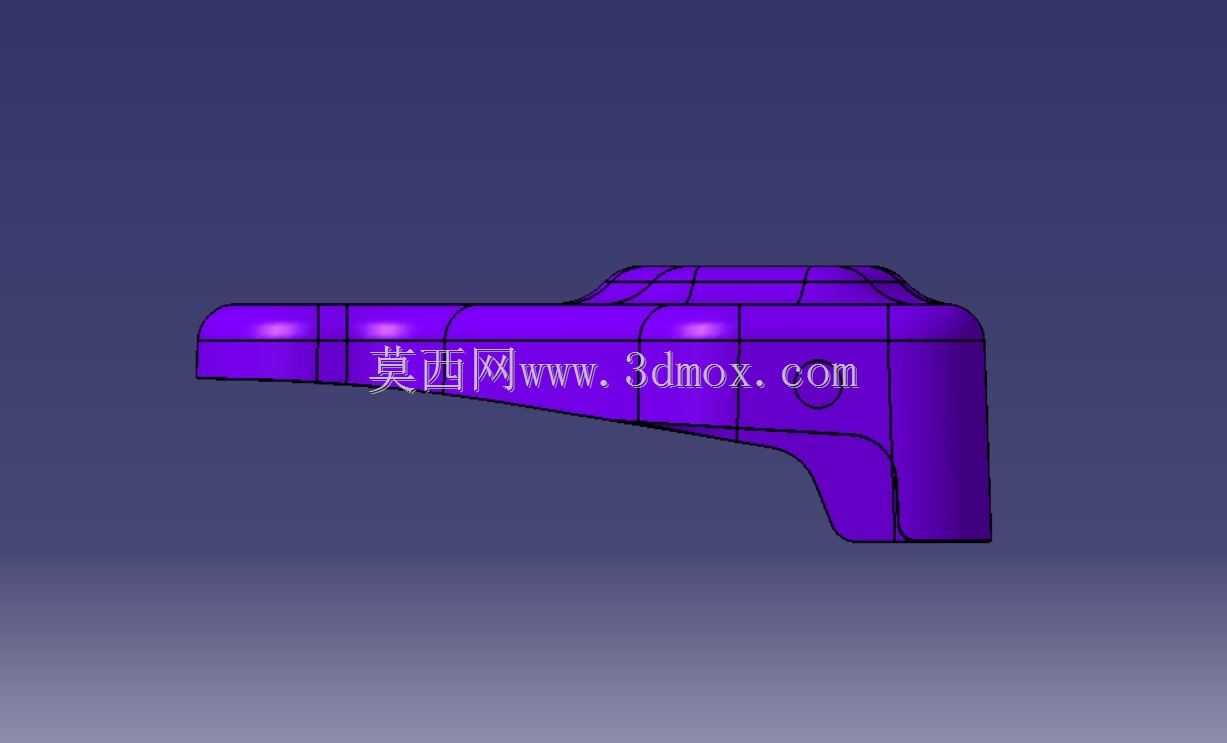

　　在白车身焊装与整车装配环节，这类加固支架是分散局部应力、强化连接刚度的核心承载构件，主要布置在车身侧围与门槛梁的衔接区域，承担车门铰链安装座、侧围外板加强筋之间的载荷传递作用，避免车辆在长期颠簸行驶、侧碰受力过程中出现局部钣金开裂、连接点位形变位移的问题。从结构设计逻辑来看，该支架采用一体化冲压成型的构型思路，整体轮廓为不规则三角承托形态，三个延伸端分别对应不同方向的安装对接面，每个对接面都预留了对应的安装过孔与定位槽：其中长条形腰型孔主要用于吸收装配公差，允许安装时在孔位行程范围内微调位置，抵消钣金焊接累计误差带来的装配错位问题；圆形通孔则用于穿装螺栓或点焊定位，与相邻的车身钣金件形成刚性连接。

　　支架主体表面设置了多道连续的加强筋结构，沿着支架的应力传递路径分布，从主承载面一直延伸到各个安装支脚，在不额外增加板材厚度的前提下，将整体结构的抗扭刚度提升40%以上，同时避免冲压成型过程中出现板材起皱、回弹超差的问题。从安装边界来看，该支架的三个支脚分别贴合侧围内板的三个安装基准面，其中一个支脚朝向车门外板方向，预留了与车门密封条安装座的避让间隙，不会干涉密封条的装配与后期车门的开合运动；另外两个支脚分别与门槛梁加强板、B柱下连接板贴合，贴合面的冲压弧度完全匹配对应钣金件的曲面造型，装配时不需要额外修磨就能实现面接触，保证载荷传递时不会出现应力集中点。

　　在实际应用场景中，这类支架除了承担结构加强的作用，还可以作为周边线束、内饰卡扣的固定基座，支架侧面预留的小型安装孔位可以直接固定线束卡扣，减少额外的线束支架焊接工序，精简白车身的零件数量。设计过程中需要重点考量冲压工艺的可行性，所有转角位置都采用了统一的圆角过渡，避免冲压时出现应力集中导致的零件开裂，同时所有安装孔的孔边距都满足冲压工艺的最小边距要求，不会出现孔位变形、板材撕裂的问题。支架的整体厚度适配白车身常用的高强度钢板选材范围，在满足碰撞受力要求的前提下控制零件重量，实现轻量化与结构强度的平衡。

　　在整车耐久测试中，这类支架需要承受十万次以上的振动载荷循环，保证连接点位不出现松动、形变，因此在结构设计时特意将主承载面的截面做了变厚度处理，载荷集中的区域适当增加翻边高度，非承载区域则做了减重挖槽，在不降低整体强度的前提下减少材料消耗。安装时该支架采用点焊与螺栓连接结合的固定方式，支脚边缘预留的点焊接触面满足焊钳的操作空间要求，不需要特殊定制焊钳就能完成焊接作业，适配现有焊装线的工装夹具定位基准，能够直接融入现有白车身的生产工序，不需要额外调整生产节拍。
