汽车白车身侧垫支撑安装结构件

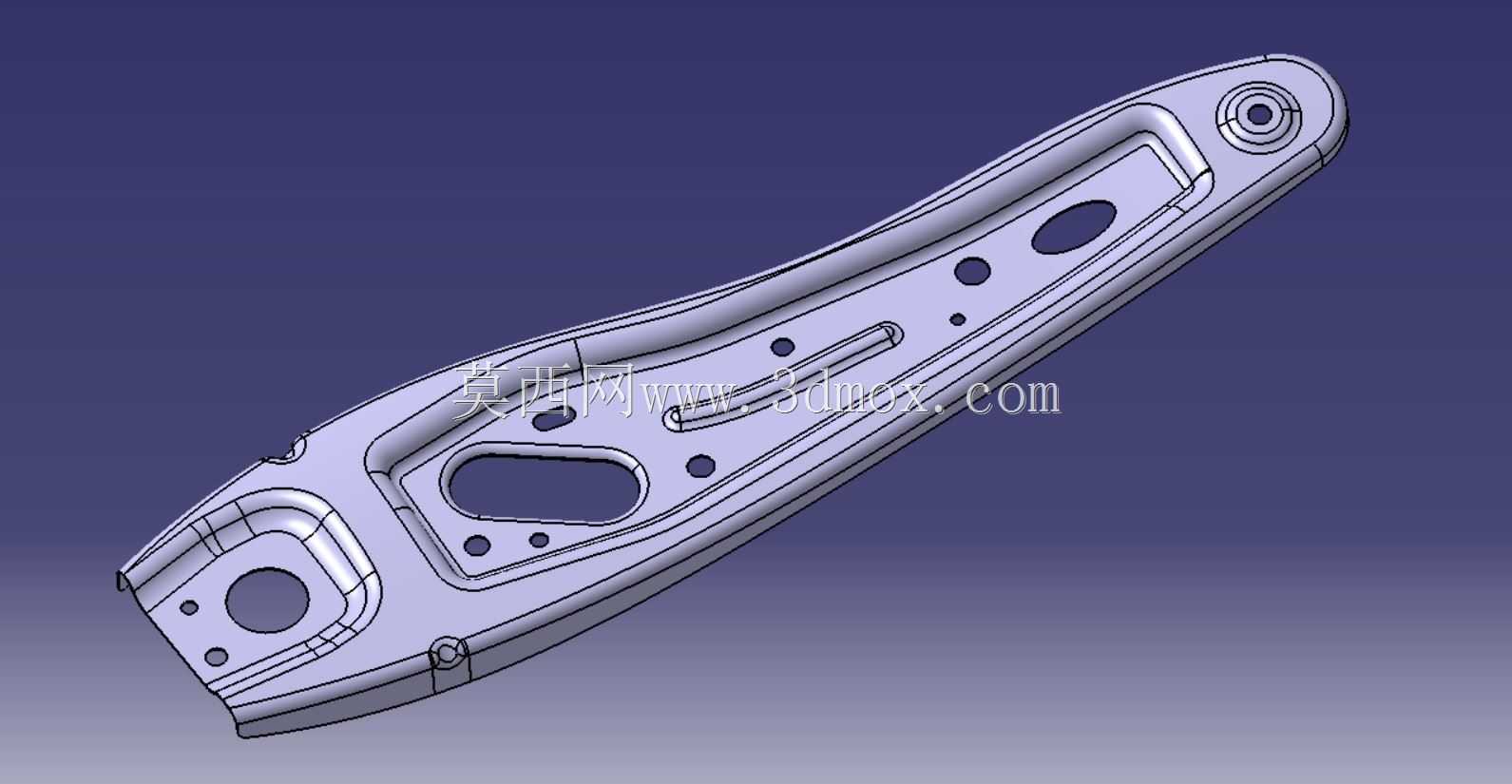

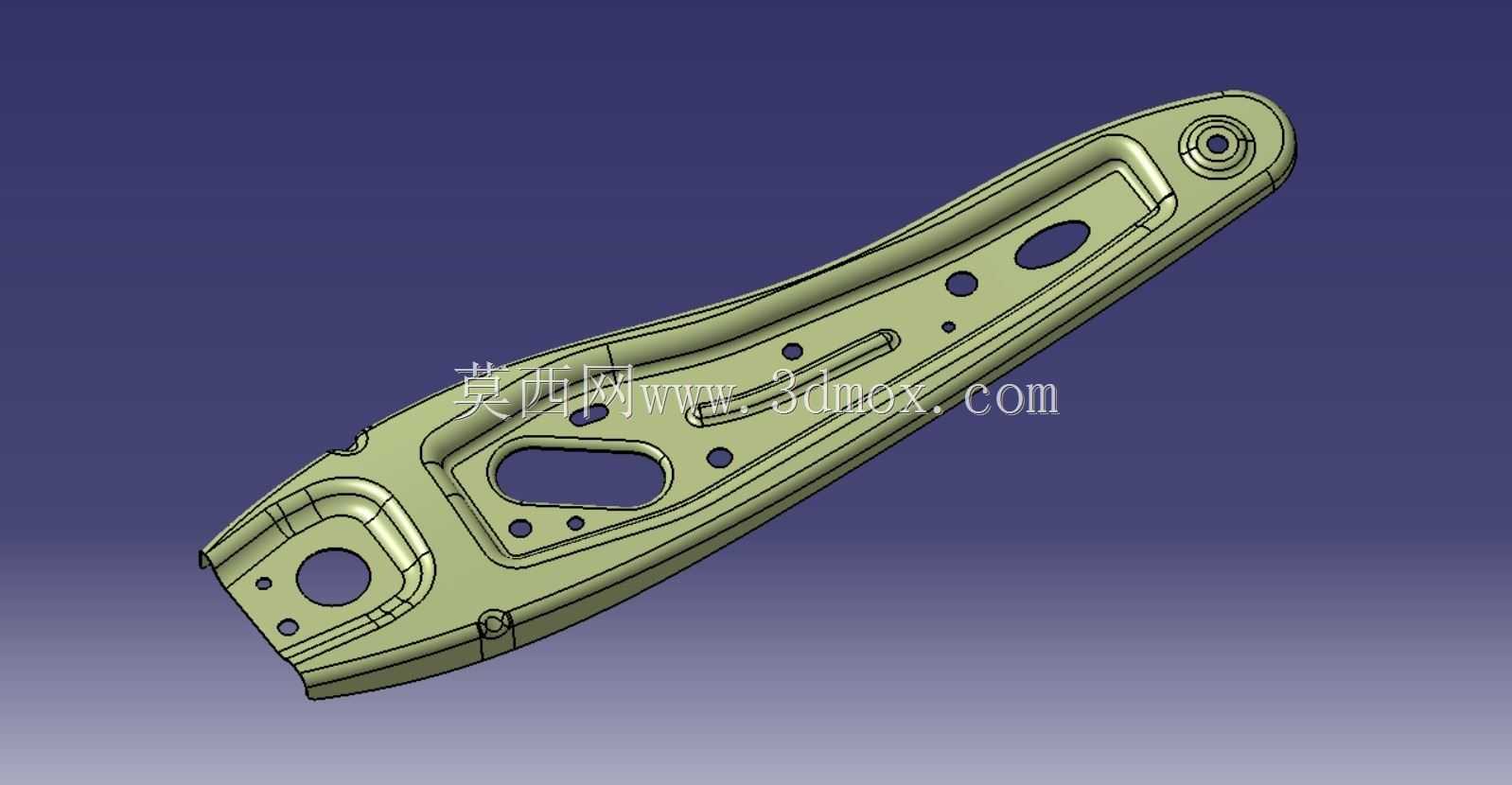

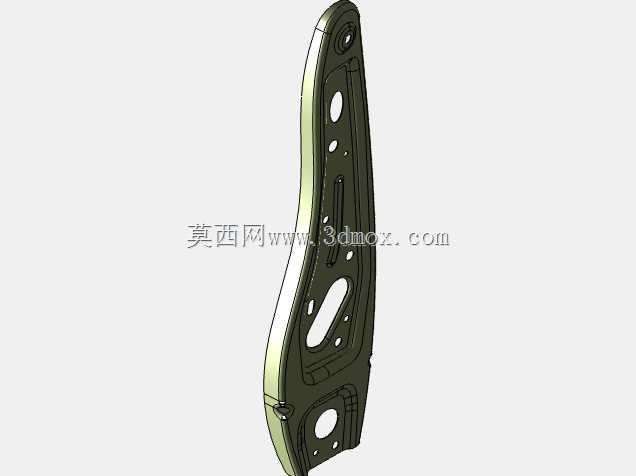

　　该支撑件属于白车身焊装总成中的配套承载结构，主要应用于乘用车车身侧围与座椅安装区域的衔接位置，承担侧围内饰垫、局部线束护板以及相邻覆盖件的定位支撑作用，在车身焊装线的合装工序中，会先通过端拾器将该件抓取放置到侧围内板的预定位工装上，经点焊工位完成与侧围内板、门槛加强梁的连接固定，后续总装工序中侧垫的安装卡扣会直接卡入该件预留的定位孔位，避免车辆行驶过程中侧垫出现移位、异响问题。从结构设计逻辑来看，该件采用长条式变截面冲压成型结构，整体沿车身Z向与Y向的合成角度倾斜布置，贴合侧围内板的曲面造型做随形设计，避免与周边的座椅滑轨安装座、侧气帘安装支架产生运动干涉。

　　零件主体设置多组不同孔径的安装过孔，其中大尺寸圆孔为主要的定位基准孔，焊装时会插入工装定位销保证零件的装配精度，小孔为点焊过孔与卡扣安装孔，长圆形减重孔沿零件长度方向布置，在不降低结构刚度的前提下削减零件自重，符合白车身轻量化的设计要求。零件边缘做翻边处理，翻边高度控制在8-12mm区间，既可以提升零件整体的抗扭刚度，避免冲压成型后出现回弹变形，也能为焊接电极提供足够的操作空间，防止焊钳与零件边缘发生磕碰。零件表面设置的多组加强筋沿长度方向呈交错布置，加强筋的凸起高度为3mm，圆角半径统一取R2，能够有效分散车辆行驶过程中传递到该位置的振动载荷，避免长期使用后出现支撑点变形、侧垫松脱的问题。

　　从安装边界来看，该件的上端安装点与侧围B柱下加强板连接，下端安装点与门槛梁内板的螺母座对齐，整体长度约320mm，最大宽度约65mm，零件厚度采用1.2mm的冷轧低碳钢板，冲压成型后整体平面度控制在0.5mm以内，保证后续侧垫安装后的贴合度。在实际装车验证环节，该件需要通过20万公里耐久路试的振动考核，在高低温交变环境下不能出现开裂、变形问题，同时要满足侧垫安装后150N的垂直拉拔力要求，防止卡扣脱出。

　　设计过程中需要同步校核焊装工位的焊钳可达性，确保所有焊点都能在现有焊装设备的行程范围内完成焊接，不需要额外新增专用焊钳，降低生产线的改造成本；同时要校核总装工序中侧垫的安装路径，保证工人能够徒手完成卡扣的卡接操作，不需要额外的辅助工装，提升总装工序的装配效率。零件的冲压工艺采用落料、成型、冲孔、切边四道工序完成，成型过程中需要控制材料的流动速度，避免在零件的转角位置出现起皱、开裂问题，冲孔工序的毛刺高度控制在0.1mm以内，防止后续电泳工序出现积液问题，影响零件的防腐性能。
