M16喷射器配套安全制动弹簧结构设计

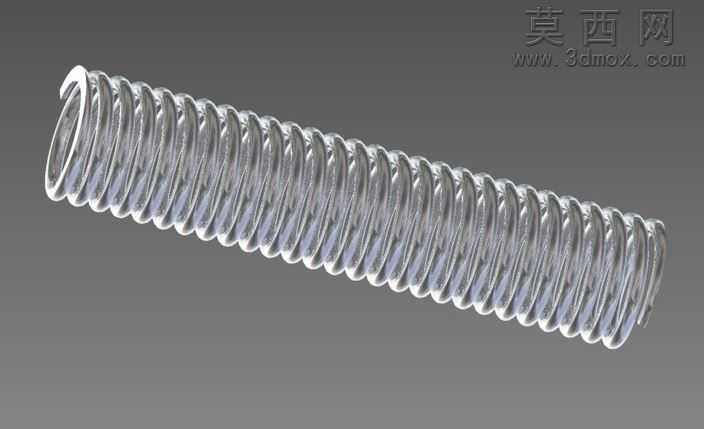

本模型为M16喷射器配套的安全制动弹簧，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循圆柱螺旋压缩弹簧的设计规范，首先通过螺旋线命令生成符合节距、中径、有效圈数参数的螺旋扫掠路径，再绘制匹配弹簧丝直径的圆形截面轮廓，沿路径完成实体扫掠生成弹簧主体结构。针对弹簧两端的支撑圈结构，建模时单独对端部圈节距做收敛处理，使两端支撑圈贴合平整，保证弹簧安装后的受力稳定性，避免工作过程中出现偏载歪斜的问题。材质设置上选用常规弹簧钢材质参数，在渲染环节调整金属材质的反光度、粗糙度参数，还原弹簧钢经表面处理后的银亮金属质感，通过环境光遮蔽效果凸显弹簧螺旋圈之间的层叠结构，清晰展示每一圈簧丝的轮廓形态与间距分布。结构设计层面，该弹簧匹配M16规格喷射器的安全制动机构，参数设定充分考虑制动工况下的载荷需求，有效圈数、簧丝直径、弹簧中径的参数搭配可满足制动动作所需的刚度与压缩行程要求，两端的收口结构适配喷射器内的安装定位槽，可在装配时快速完成定位，避免弹簧工作时出现径向窜动。设计过程中同步验证了弹簧在极限压缩状态下的圈间间隙，避免并圈现象影响制动响应速度，同时校核了弹簧的疲劳强度参数，确保其在反复制动的工况下可保持稳定的弹性性能，不会出现过早的塑性变形或弹力衰减问题。模型整体结构完整，无多余几何特征，所有尺寸参数均可编辑调整，可直接用于后续的虚拟装配验证、运动仿真模拟，也可导出为通用格式导入其他三维软件进行二次修改，适配不同规格喷射器制动机构的设计需求，为相关军工枪械类配件的结构设计提供可靠的三维模型参考。
