车间转运小车用齿轮轴传动构件

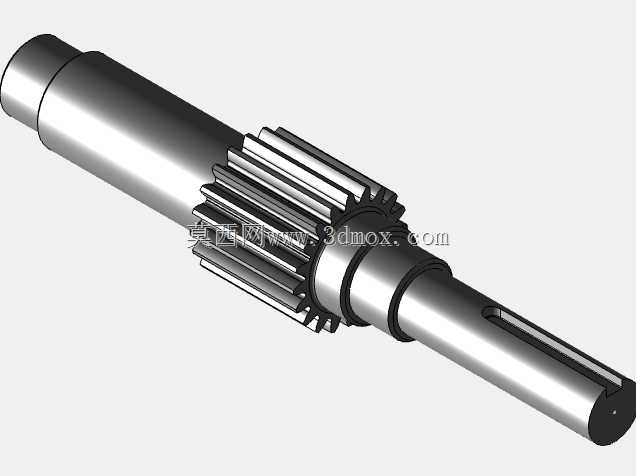

　　这款齿轮轴是车间场内转运小车行走驱动系统的核心传动构件，直接承担动力传递与扭矩输出的核心作用，适配车间内短距离物料转运的重载低速工况，常见于厂区内工位间工件周转、半成品转运的无轨电动小车驱动单元，也可适配部分轻型轨道输送台车的传动端。从结构设计来看，轴体采用阶梯轴布局，各轴段直径根据受力情况做差异化设计，齿轮段位于轴体中部偏左位置，采用直齿圆柱齿轮结构，齿形参数匹配对应啮合的从动齿轮，保证传动过程中啮合平稳，无轴向附加力，适合车间转运车频繁正反转的启停工况。轴体右端设计有标准平键键槽，用于安装驱动端的联轴器或者带轮，保证动力输入端的扭矩可靠传递，避免运转过程中出现打滑松脱的问题。

　　轴的两端为光轴支撑段，对应安装滚动轴承的位置，轴段直径公差按照轴承内圈配合要求设计，保证轴承装配后内圈与轴同步转动，无相对窜动。齿轮段两侧设计有轴肩，一方面用于齿轮加工时的定位基准，另一方面用于装配时对轴承内圈、齿轮的轴向位置进行限位，省去额外的轴套零件，简化装配流程，减少传动链上的零件累积误差。从安装边界来看，轴的总长度适配转运小车驱动桥的安装腔尺寸，两端支撑轴段的中心距与驱动桥箱体的轴承座孔中心距完全匹配，齿轮段的齿顶圆直径小于箱体内部的避让空腔尺寸，装配后齿轮与箱体内壁预留足够的安全间隙，不会出现运转剐蹭。键槽的位置距离轴端的尺寸，匹配联轴器的轮毂长度，保证键的受力面完全贴合，不会出现键局部受力导致的压溃问题。

　　设计过程中，轴的各过渡圆角均做了圆弧处理，避免应力集中，因为车间转运车在过轨道接缝、地面不平整位置时会产生冲击载荷，圆角过渡可以有效降低轴肩位置的应力集中系数，提升轴的抗疲劳寿命。齿轮部分的齿宽根据传递的额定扭矩计算确定，保证在额定载荷下齿面接触强度、齿根弯曲强度均满足使用要求，不会出现断齿、齿面过度磨损的问题。轴的两端中心位置设计有标准中心孔，作为轴类零件车削、磨削加工的定位基准，保证各轴段的同轴度要求，尤其是两端支撑轴段与齿轮段的同轴度，直接影响装配后齿轮的啮合精度，降低运转过程中的噪音与振动。

　　实际使用场景中，这类齿轮轴不需要额外的齿轮与轴的装配工序，齿轮与轴为一体化结构，相比装配式的齿轮轴结构，不存在键连接的间隙，传动刚性更好，适合转运车频繁启停、正反转的工况，不会因为连接间隙产生冲击异响。装配时，先将轴承热装到两端支撑轴段，再将整个轴组件装入驱动桥箱体，轴承外圈与箱体轴承座孔配合，轴向通过端盖压紧轴承外圈，完成轴向定位，右端伸出轴段通过平键连接驱动电机或者减速箱的输出端，齿轮段与桥体内的差速从动齿轮啮合，将动力传递到车轮端。设计时还考虑了润滑需求，齿轮段下方对应箱体油池位置，运转时齿轮带油润滑啮合面与轴承位置，不需要额外的润滑管路，结构简单可靠，适合车间内多粉尘、维护条件有限的使用环境，日常只需要定期更换齿轮油即可保证长期稳定运行。轴的表面粗糙度根据各段功能做了区分，支撑轴段与轴承配合的位置粗糙度要求较高，保证轴承装配后的配合精度，齿轮齿面经过精加工，降低啮合摩擦损耗，非配合面的粗糙度要求适当放宽，兼顾加工成本与使用性能。
