L型支座式导向滑轮支撑结构

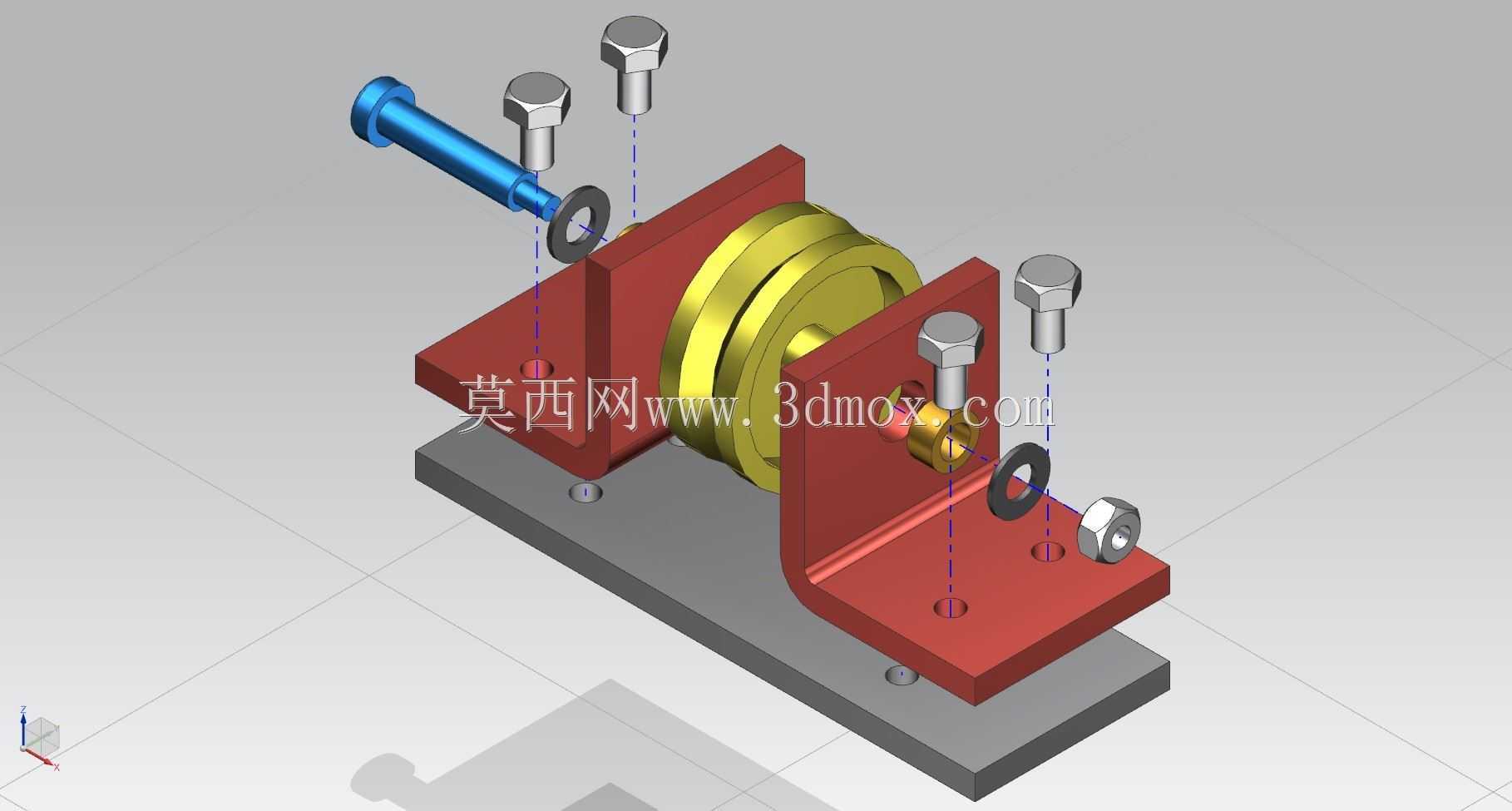

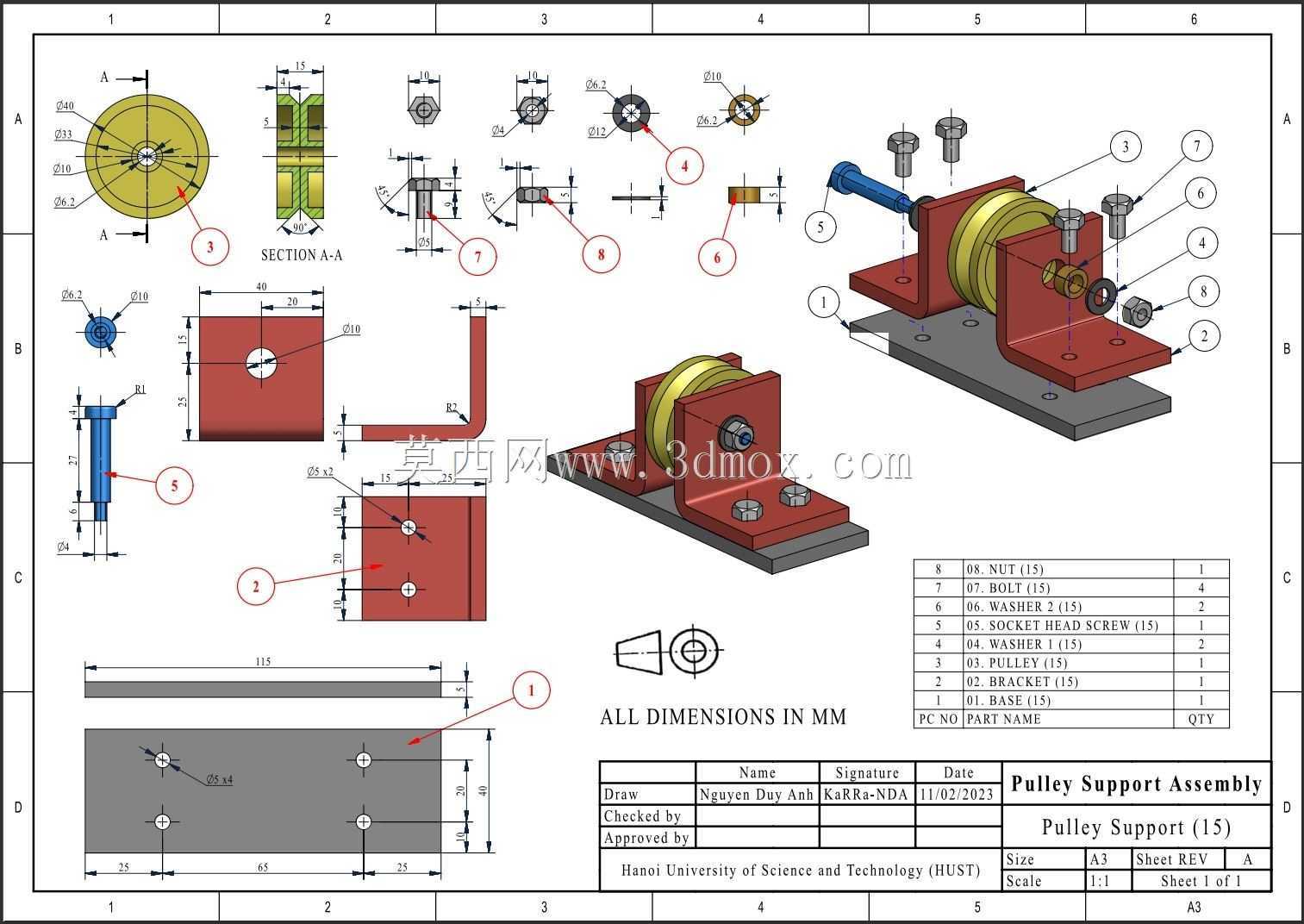

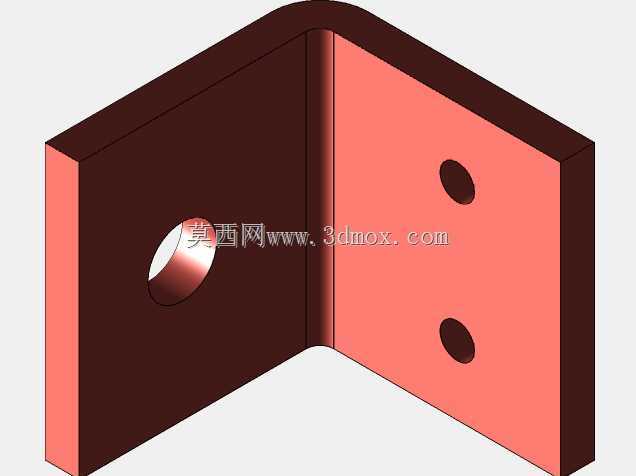

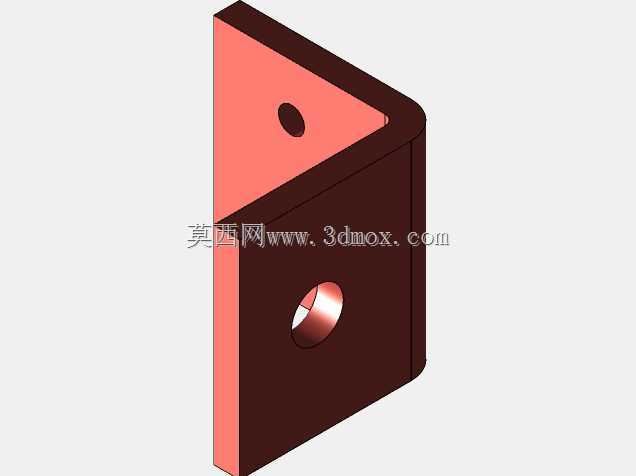

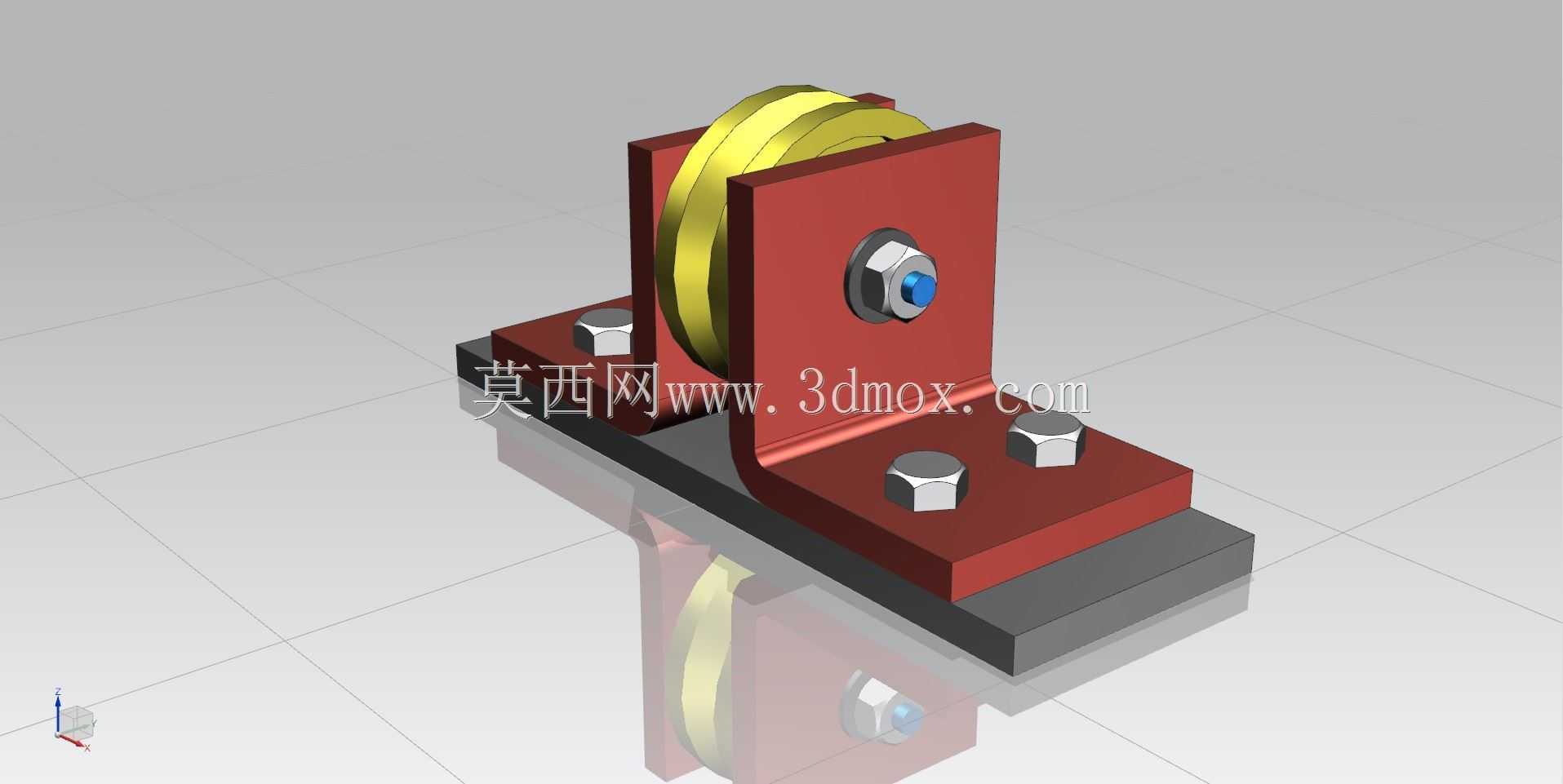

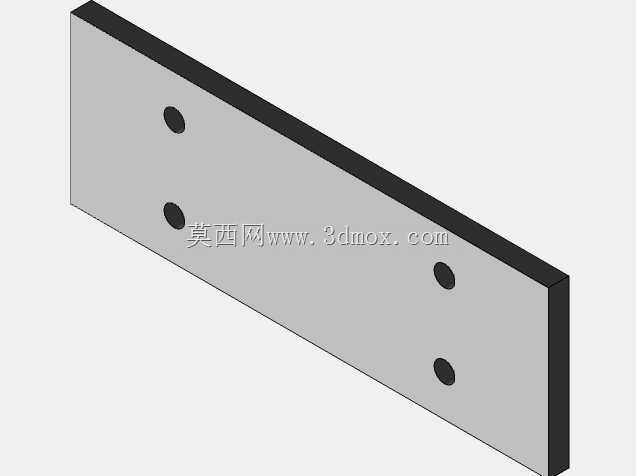

　　在工业生产线的物料导向、小型起重设备的换向牵引、阀门执行机构的传动链路以及自动化输送线的张紧结构中，滑轮支撑都是承担载荷传递、运动方向转换的核心基础部件，其结构合理性直接决定了整套机构的运行稳定性与维护周期。这款滑轮支撑采用L型折弯式支座作为承载主体，支座底部为水平安装面，通过三个均布的外六角螺栓与安装基体锁紧固定，安装面与竖直支撑面采用折弯一体成型结构，避免了拼接式支座的焊缝应力集中问题，竖直支撑面的厚度经过载荷校核，能够承受滑轮传递的径向载荷而不发生侧向形变。

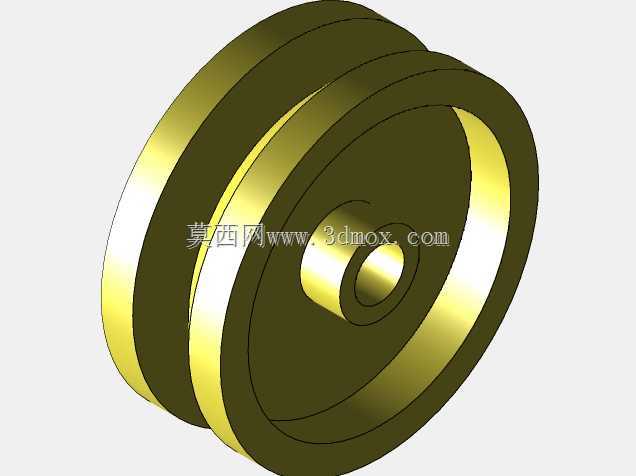

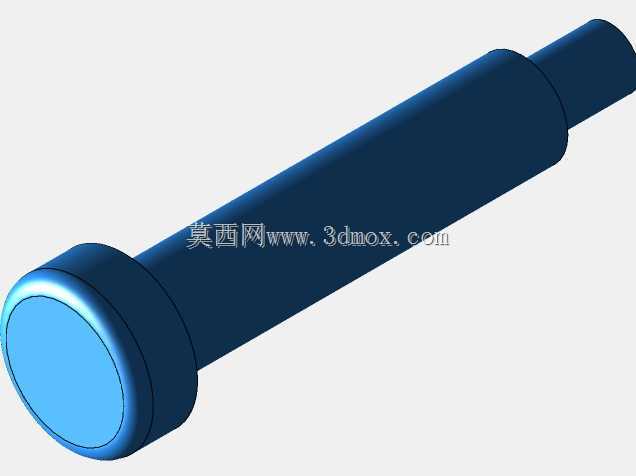

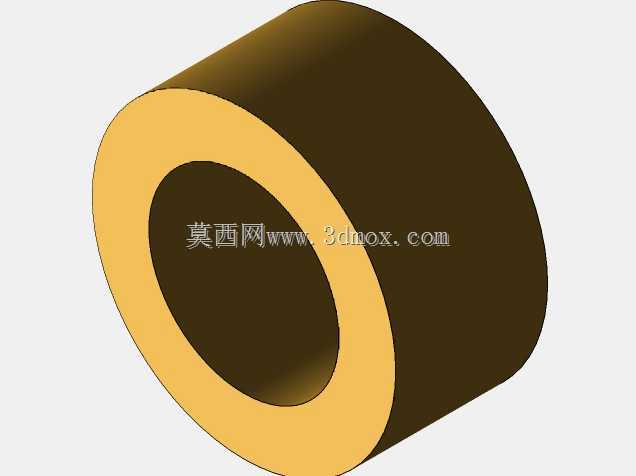

　　滑轮本体采用带轮缘的凹槽结构，轮槽的圆弧曲率匹配常用的钢丝绳、尼龙牵引绳直径，能够避免绳索在运行过程中出现脱槽、偏磨问题，滑轮中心通过带防松垫片的六角螺栓与支座铰接，螺栓轴肩处预留了足够的转动间隙，既保证滑轮能够灵活转动无卡滞，又能控制轴向窜动量在合理范围内，防止滑轮运行过程中出现偏摆。从安装边界来看，底部安装板的三个螺栓孔呈三角形分布，相比两孔固定结构拥有更好的抗倾覆能力，安装时不需要额外加工定位销孔，仅通过螺栓预紧力即可满足常规工况下的固定需求，整体结构的安装高度、支座宽度都经过紧凑化设计，能够适配安装空间局促的设备内部工位，不会与周边的管线、其他运动部件发生干涉。

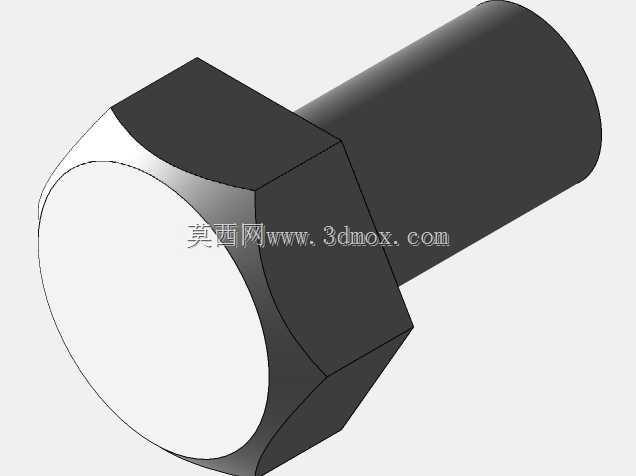

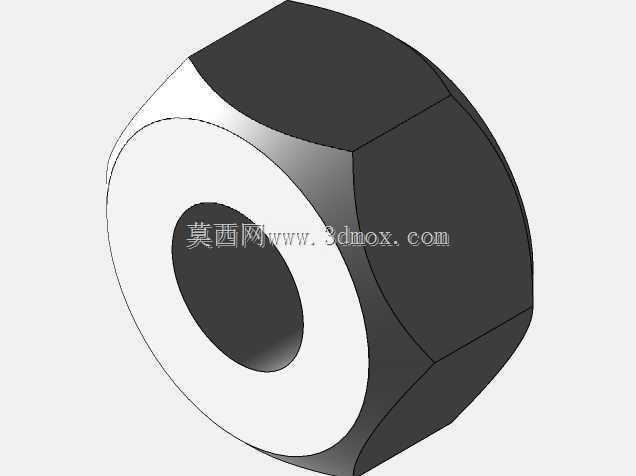

　　设计过程中优先考虑了易维护性，滑轮与支座的铰接螺栓采用标准外六角紧固件，现场维护时不需要专用工具即可完成拆卸，更换磨损的滑轮或者添加润滑脂都十分便捷；支座的折弯圆角处做了应力释放处理，长期承受交变载荷的情况下不会出现裂纹，滑轮的轮缘突出于支座竖直面，绳索进出轮槽的区域没有结构遮挡，穿绳操作时不需要额外拆解部件。在实际工况适配方面，这款滑轮支撑既可以用于水平方向的绳索导向，也可以通过调整安装角度承担竖直方向的载荷换向，在小型闸门的启闭传动、流水线工件的牵引移位、实验室小型试验台的加载机构中都能适用，其结构没有冗余的复杂零件，所有零部件均采用通用标准件与常规机加工件组合，加工制造成本低，批量生产时的品控难度小，同时承载能力能够覆盖多数轻载传动场景的需求。

　　轮体与支座之间没有额外的密封结构，适合在干燥、无强腐蚀的室内工况使用，如果应用在多粉尘的场景，也可以通过在铰接轴处加装防尘垫圈的方式快速改造，不需要改动主体结构。从受力路径来看，绳索作用在滑轮上的载荷通过铰接轴传递到竖直支撑板，再经折弯过渡段传递到底部安装板，最终由三个固定螺栓分散到安装基体上，整个传力路径没有突变的截面，应力分布均匀，不会出现局部应力过高导致的部件失效问题。
