管道夹持用V型座压杆式夹紧装置结构

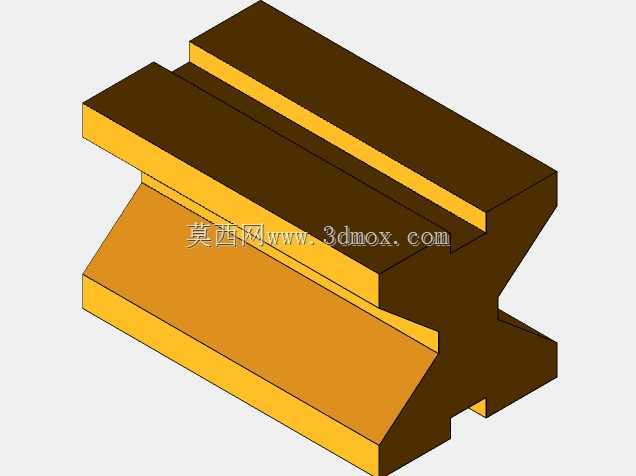

在中小管径金属管道、棒材的现场加工作业场景里，这类V型座搭配压杆的夹紧结构是工位上最常见的工装之一，不管是管道坡口切削、径向钻孔、焊缝打磨还是同轴度检测工序，都需要这类装置提供稳定的装夹定位，避免工件在加工受力时出现窜动、偏转，影响加工精度甚至引发安全隐患。区别于普通平口钳的平面夹持逻辑，这套结构的核心定位基准是下方带90度V型开口的支撑座，V型面的夹角经过严格公差控制，能够自适应不同外径的圆形截面工件，让管道或棒材的轴线自动落在V型角的对称中心线上，不需要反复调整找正，装夹效率比平口钳提升40%以上，尤其适合批量小管径工件的周转加工。

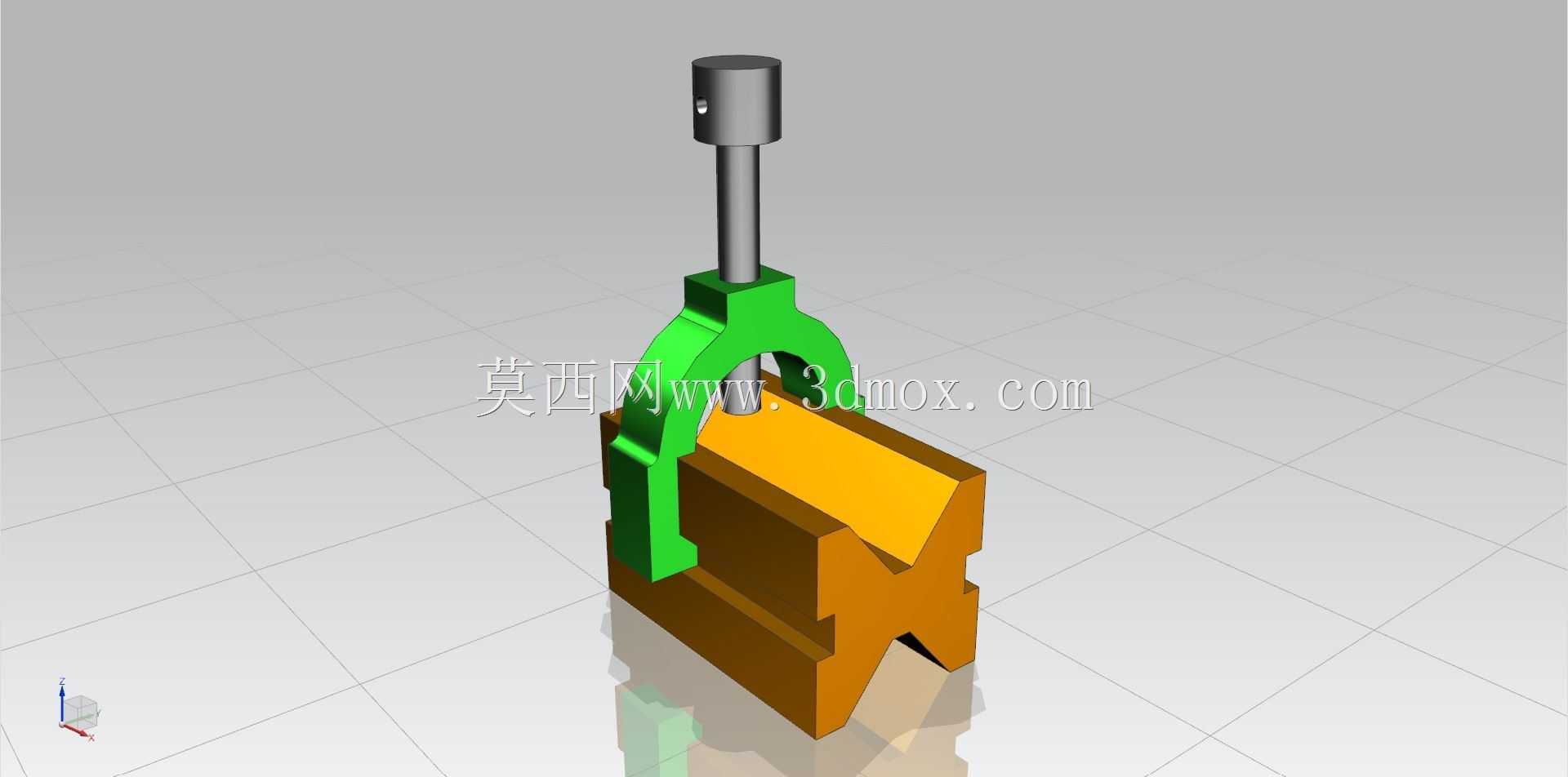

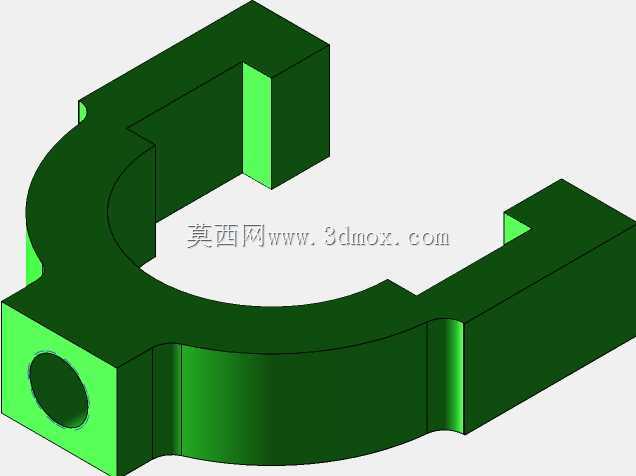

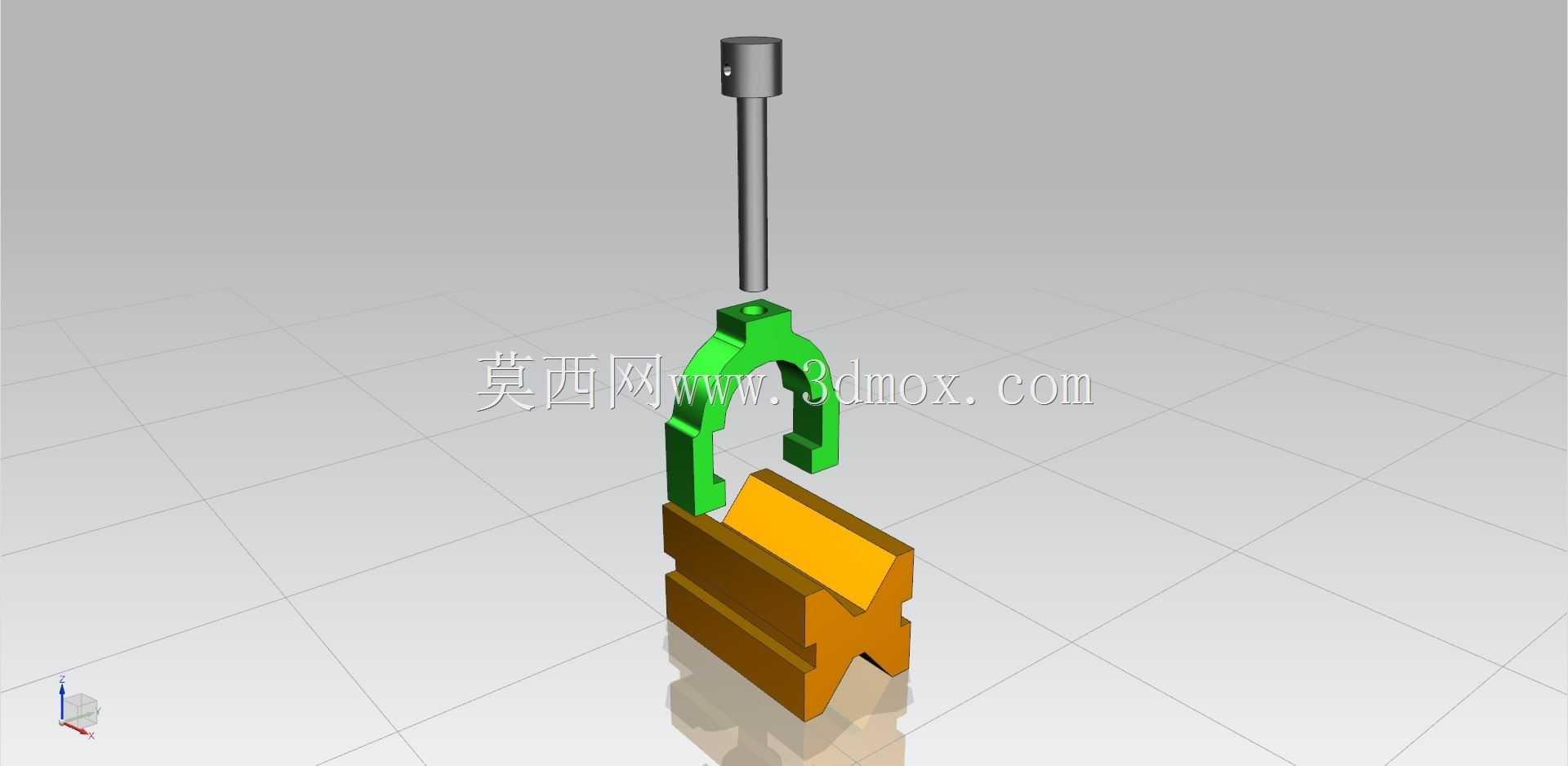

整套夹紧结构的施力部件是上方的拱形压架与垂直压杆，压杆顶端的圆柱段是施力端，可以配套快速夹钳、手动压头或者小型气缸作为动力源，压杆下行时，拱形压架的下弧面会均匀压合在管道的上表面，和下方V型座的两个支撑斜面形成三点受力的稳定结构，不会像单点压头那样把薄壁管道压出局部变形。设计时特意将拱形压架的内弧半径做了通用化处理，覆盖常规DN15到DN50管径的夹持需求，压架和压杆之间采用活动铰接结构，压合时可以根据管道外径的微小偏差自动调整贴合角度，避免出现线接触导致的压痕或者夹持力不足的问题。

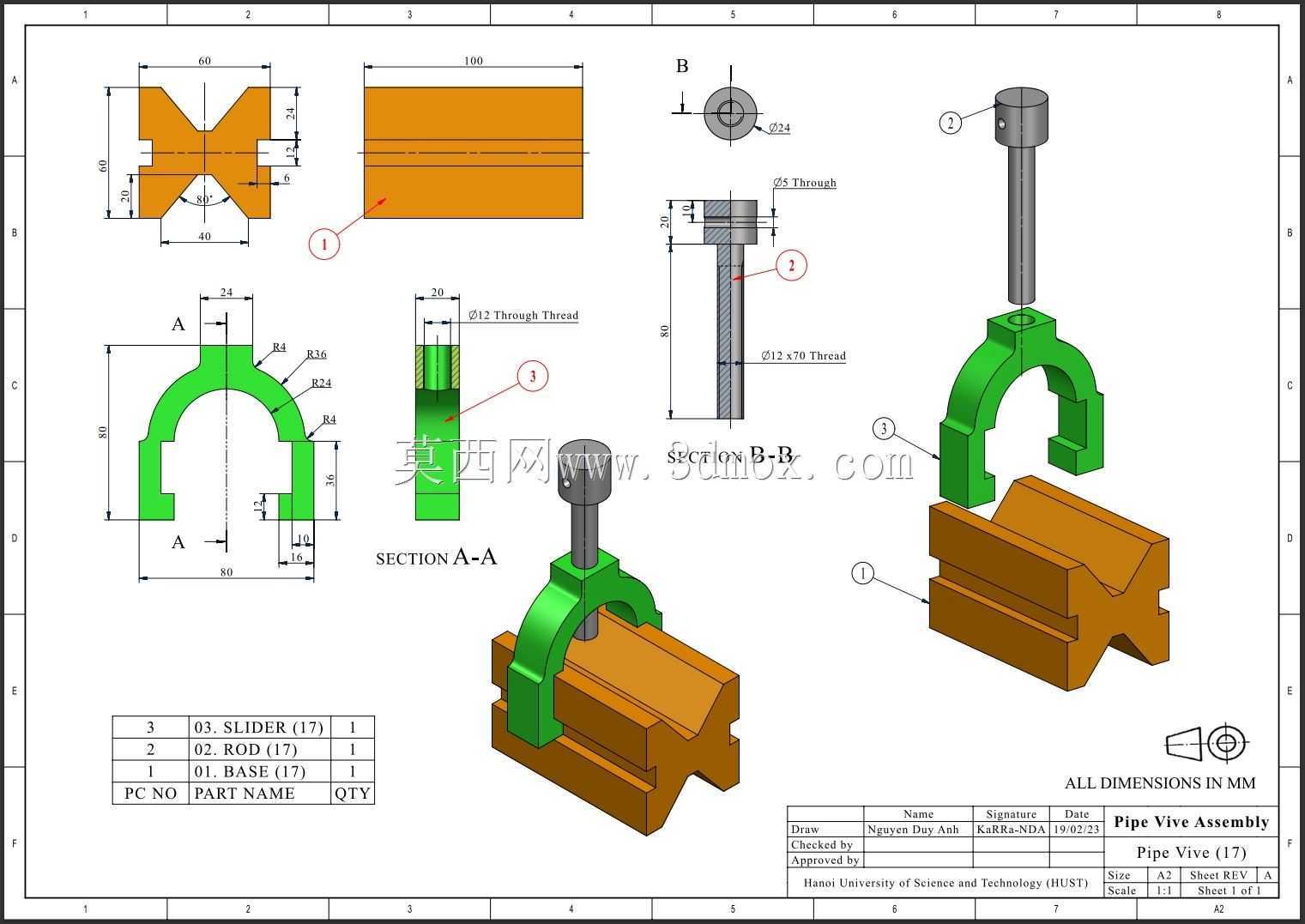

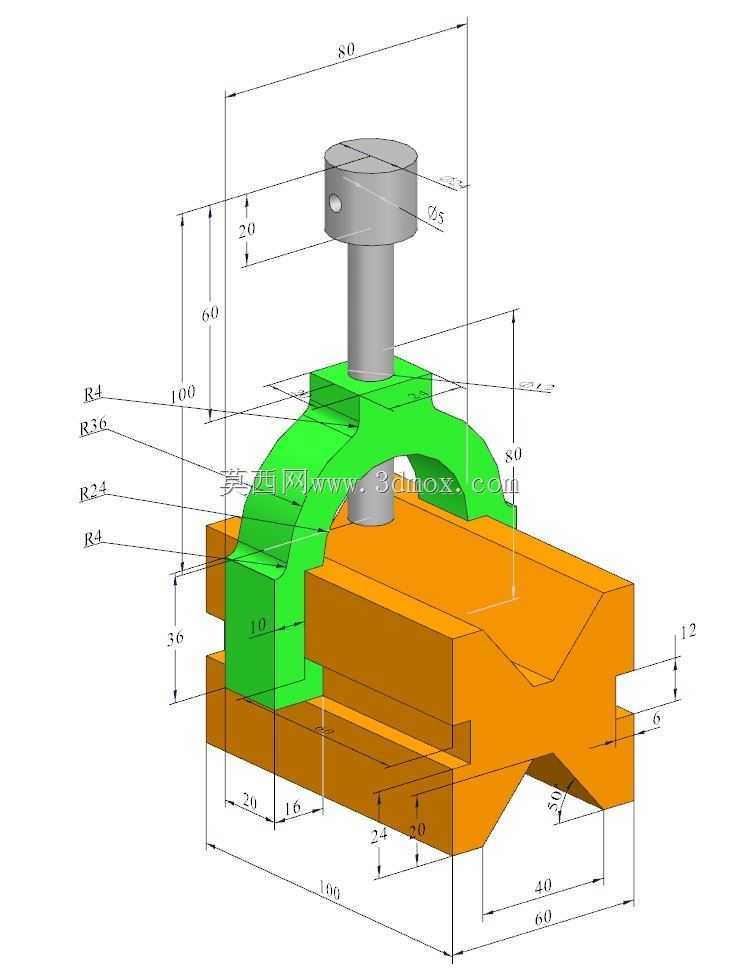

从安装边界来看，下方V型座的底部做了标准的工字型安装槽，能够直接适配普通铣床、钻床工作台的T型槽尺寸，不需要额外加工过渡连接板，安装时只需要用两个T型螺栓就可以完成固定，整体装夹高度控制在150mm以内，不会和加工设备的主轴行程产生干涉，压杆的最大下行行程预留了25mm的余量，既可以满足不同管径的夹持高度差，也给装夹时的工件取放留出了足够操作空间，不需要每次装夹都完全拆卸压头部件。

结构细节上，V型座的两个支撑斜面做了表面淬火处理，硬度达到HRC45-50，长期夹持金属工件也不会出现压痕凹陷，保证定位精度的长期稳定性；压架和工件接触的弧面镶嵌了软性铜垫，既可以增大夹持摩擦力，也能避免不锈钢管道、抛光棒材这类对表面质量要求高的工件被夹伤。整个结构没有复杂的传动部件，日常维护只需要定期给压杆的导向面涂抹少量润滑脂，就可以保证长期顺畅使用，故障率远低于带螺旋传动的复杂夹具。在实际车间使用场景里，这类夹具还可以成对布置，用来装夹长度超过1米的长管道，两个V型座的同轴度可以通过工作台的T型槽快速找正，配合手电钻或者坡口机就可以完成现场管道预制加工，不需要把工件转运到大型机加工车间，大幅降低了现场施工的辅助工时。设计时也考虑了不同工况的拓展性，压杆顶端的圆柱直径做了通用尺寸设计，可以根据现场动力条件更换不同的施力部件，手动作业时可以加装旋转手柄，自动化工位上可以直接连接气缸活塞杆，不需要对主体结构做任何修改，适配性很强。
