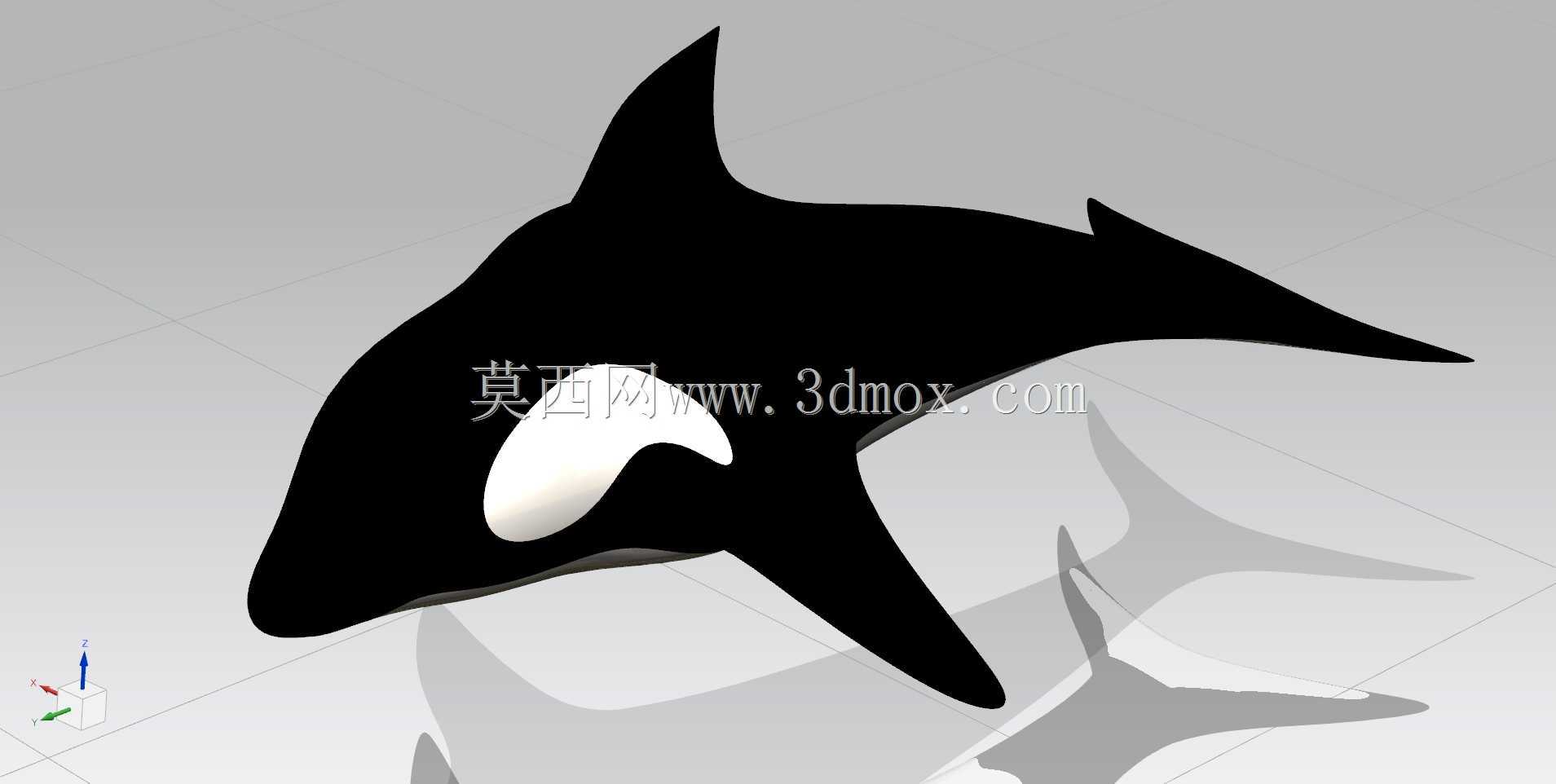

仿生虎鲸曲面造型结构设计作品

　　这款仿生虎鲸造型的三维结构设计，最初的设计出发点是为水下仿生探测装备的外形验证提供等比例曲面参考，同时也可作为文创展示类机械摆件的结构开发母版。从实际应用场景来看，该曲面造型既可以适配小型水下观测机器人的外壳包覆需求，通过流线型躯体降低水下航行的紊流阻力，也能拆分后作为科普展陈装置的分体拼装构件，满足科技馆、海洋主题展馆的互动展示需求。设计过程中首先参考了真实虎鲸的躯体比例，将头部钝圆轮廓、背鳍倾斜角度、胸鳍展弦比、尾鳍分叉形态都做了工程化的曲面拟合，没有直接沿用生物外形的自由曲面，而是对所有曲面做了G2连续的曲率校验，避免后续开模或者3D打印时出现曲率突变导致的应力集中问题。从外形尺寸与安装边界来看，整个躯体的长宽高比例控制在4:1.8:1的区间，头部到背鳍的过渡段预留了内部腔体的安装空间，可容纳小型控制电路板、电池模组与动力推进组件，胸鳍与躯体的连接位置做了内嵌式的安装座设计，不需要额外外置连接件就能实现鳍部的固定或者小角度摆动调整，尾鳍部分做了分体式的连接接口，可根据实际使用需求更换硬质固定尾鳍或者柔性摆动尾鳍，适配静态展示与动态航行两种不同的使用场景。

　　在功能特性上，整个曲面造型做了分模线的前置规划，将分模位置设置在躯体侧方的光影分界线上，既不会破坏外形的整体视觉完整性，也能降低后续注塑或者复合材料成型时的脱模难度，躯体腹部做了平整的安装基准面，可直接固定在水下航行器的承载框架上，不需要额外设计转接安装支架，减少整体装配的零件数量。设计思路上没有刻意追求完全复刻生物外形的所有细节，而是对虎鲸体表的黑白分界位置做了结构上的台阶处理，后续进行表面喷涂或者双色成型时可以直接依托台阶做定位，不需要额外制作遮蔽治具，降低后续表面处理的工艺难度。

　　背鳍部分做了内部的加强筋布局，在保证壁厚均匀的前提下提升鳍部的抗冲击性能，避免水下航行时碰到障碍物出现鳍部断裂的问题，眼部的标志性白斑位置做了内嵌的凹槽结构，可直接嵌入透光材质的灯组，实现水下航行时的示廓照明功能，不需要额外在壳体上开孔安装灯件，保证整个躯体外壳的水密性能。对于需要做静态展示的应用场景，整个模型的底部基准面可直接搭配透明亚克力支撑座，不需要额外在躯体上打孔安装固定件，保证外形的完整度，躯体内部的腔体也可根据展示需求调整内部结构，比如植入发声模块或者灯光模块，实现互动展示效果。

　　整个曲面建模过程中所有的曲面都做了壁厚的均匀化处理，整体壁厚控制在2mm的均匀区间，相邻曲面的过渡圆角都做了等半径校验，避免3D打印时出现壁厚不均导致的打印翘曲问题，也能满足后续真空复模或者小批量注塑生产的工艺要求。胸鳍的外形弧度做了流体力学层面的优化，边缘做了薄化处理，既还原真实虎鲸胸鳍的形态，也能在水下航行时提供一定的升力辅助，减少推进系统的动力损耗，尾鳍的摆动轴线与躯体的重心轴线做了重合校准，动态使用时不会因为尾鳍摆动产生额外的偏航力矩，提升航行过程中的姿态稳定性。
