手动螺旋式管道压接工装结构设计

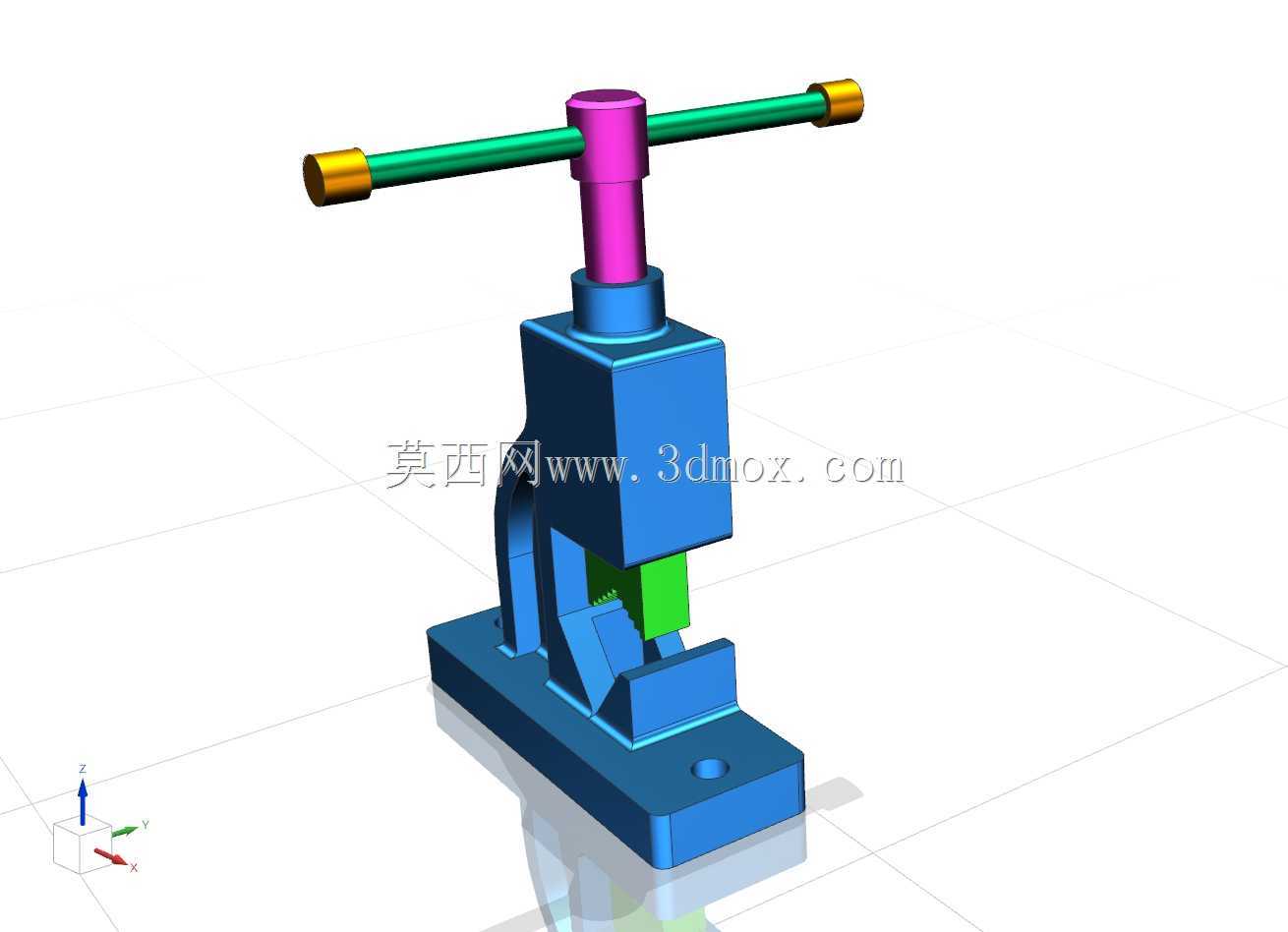

　　这款手动螺旋压接结构，主要面向小规格金属管道的现场压接、管件端口塑形、薄壁管套压装作业场景，在水电安装现场、小型机修工位、管路预制加工点都能适配，不需要外接动力源，完全依靠人力操作就能完成压合作业，对无供电的野外管路抢修、狭小空间内的管路装配作业适配性极强。整体采用C型开式机架结构，底部为带安装孔的平板式基座，基座上预留两个通孔用于通过螺栓将整机固定在工作台面或者临时支架上，安装边界的长宽尺寸控制在小型工装范畴，基座长度约180mm，宽度约80mm，不需要占用过大的工位空间，单人即可完成搬运与固定。

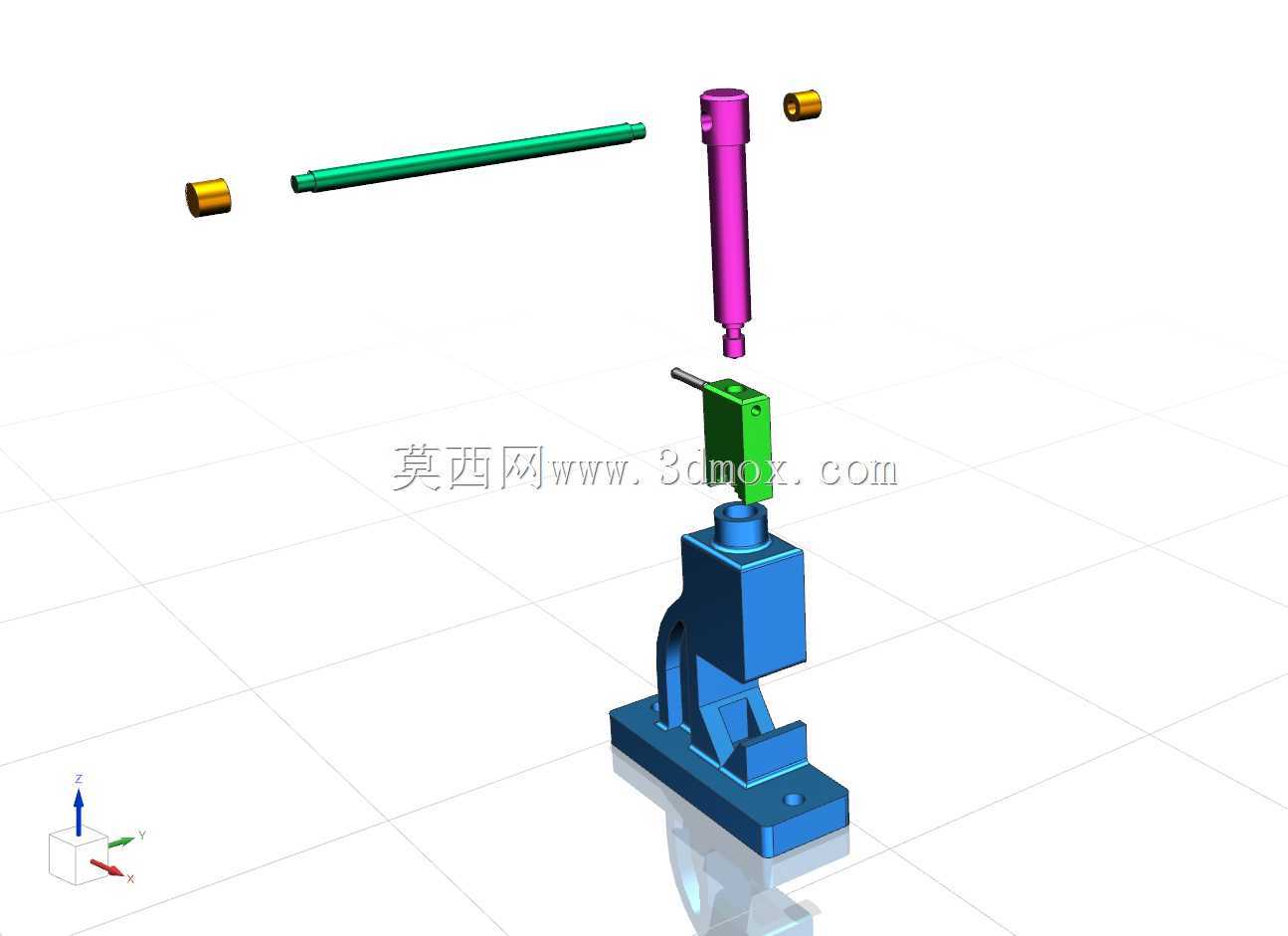

　　核心传动采用梯形螺旋副结构，顶部的T型操作杆为贯穿式设计，两端套有防滑金属端头，操作时可以根据所需压接力的大小调整握持位置，需要大压接力时握持杆体端部增大力臂，微调时握持靠近立柱的位置提升控制精度，螺旋副的导程经过匹配设计，单次操作杆回转一周压头的进给量控制在2mm左右，既保证压接过程的进给平稳性，也能避免进给过快导致的管件压裂、压接错位问题。压接执行端采用分体式压块设计，下部的定位块直接与C型机架的下悬臂一体加工成型，上部的活动压块与螺旋杆下端采用活动铰接连接，压接过程中压块可以根据管件的外壁轮廓自动微调角度，避免硬接触导致的管件表面压痕、局部应力集中问题，压块的工作面做了圆弧过渡处理，适配圆形管道的外壁曲面，压接时的受力均匀分布在管件接触环带上，不会出现局部压瘪的缺陷。

　　机架的C型开口高度经过尺寸校核，能够容纳外径6-25mm范围的金属管道、塑料复合管道的压接作业，开口深度足够让管道从侧面直接送入工位，不需要从管道端部穿入，针对已铺设管路的中间段压接作业也能顺利操作，这一点相比闭式框架的压接工具适配场景更广。螺旋立柱与机架的连接部位做了加厚加强处理，C型机架的转角处采用大圆弧过渡结构，避免应力集中导致的机架受力开裂，整体材质选用普通碳素结构钢即可满足强度要求，加工时不需要复杂的工艺，普通铣削、车削加工就能完成全部零件的制作，后期维护只需要定期在螺旋副表面涂抹润滑脂，就能保证长时间的操作顺畅，不会出现卡滞、咬死的问题。

　　在实际使用过程中，这类手动压接结构不需要配套液压泵站、气源管线等附属设备，整体重量控制在5kg以内，作业人员可以随身携带到各个作业点，针对小批量的管路压接作业，作业效率远高于需要接线、接气源的动力类压接设备，同时压接力可以通过操作杆的力矩人工控制，针对薄壁铜管、铝塑管这类易变形管件的压接作业，能够精准控制压下量，避免压接过盈导致的管件报废。压接工位的下方定位块可以根据不同的压接需求更换不同型面的配件，除了管道压接之外，更换平口压块之后还能完成小型零件的压装、线材的压接、薄金属片的冲裁等简易作业，拓展性较强，适合作为小型维修工位、管路安装班组的常备工装。设计过程中重点校核了螺旋副的自锁性能，保证压接到位之后松开操作杆，压头不会因为管件的反弹力自动回退，能够保持稳定的压接压力，不需要额外的锁紧机构，简化了整体结构，也降低了加工成本。基座的底面做了平面度加工处理，固定在工作台面上之后不会出现晃动，操作时的稳定性有充足保障，T型操作杆的长度经过人体工程学匹配，操作人员站立操作时的手臂施力角度自然，长时间作业也不会产生过度的疲劳感。
