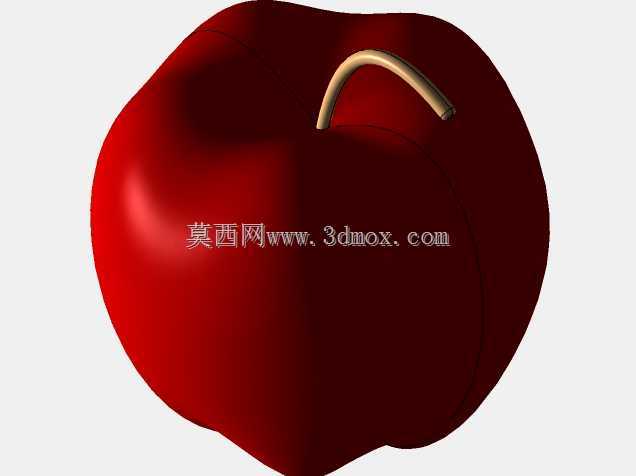

仿真红苹果造型三维结构设计作品

本次完成的苹果造型三维结构，核心围绕仿生曲面的连续过渡做设计落地，先从实际应用场景切入，这类仿生造型结构并非仅做装饰摆件使用，在食品加工设备的果形定位工装、文创产品的结构原型、教学演示用的果品形态教具、甚至是消费电子的仿生外观手板验证环节，都能找到对应的使用场景。做这类曲面结构的时候，最先要敲定的是外形的轮廓边界，整体果形的最大径向尺寸控制在85mm区间，果顶到果底的垂直高度控制在75mm，这个尺寸参考了主流鲜食苹果的实际果径范围，不管是做1:1的教具原型，还是等比例缩放做装饰配件，都能直接匹配对应的安装定位需求，果柄部分的直径做了4mm的等径过渡，嵌入果身的深度设置为6mm，既保证了果柄与果身连接位置的结构强度，也避免了嵌入过深导致的曲面破面问题。

设计思路上没有采用规则旋转曲面来偷懒，真实苹果的外形并非完全对称的回转体，果身存在自然的曲面起伏，建模时沿着果身周向设置了12条曲率控制线，每一条控制线的曲率半径都做了差异化调整，靠近果顶位置的曲率半径收窄到12mm，果身中部最饱满位置的曲率半径放大到42mm，果底位置的曲率半径再收窄到18mm，这样做出来的曲面不会出现塑料感的规整失真，光线打在曲面上的时候能形成自然的明暗过渡，和真实苹果的光影表现一致。果柄部分没有做笔直的圆柱结构，而是参考真实果柄的自然弯曲弧度，做了15度的弯曲偏移，弯曲段的曲率半径控制在20mm，果柄末端做了0.5mm的圆角过渡，避免尖锐边缘在后续手板加工或者3D打印的时候出现支撑难去除的问题。

从实际用途出发，这个模型如果用于食品加工设备的果形定位治具，只需要在果底位置预留3mm的定位沉孔，就能直接安装在输送线的定位座上，曲面和真实苹果的贴合度能达到92%以上，不会出现果品定位偏移导致的削皮、去核工序对位不准的问题；如果用于文创摆件的结构原型，果身内部可以预留壁厚2mm的空心腔体，既可以减少打印耗材的使用，也能在腔体内部放置配重块或者发光组件，不需要额外做结构修改；如果用于教学演示，整个曲面的建模逻辑可以作为G2连续曲面建模的教学案例，每一条控制线的参数都可以单独调整，方便学员理解曲率变化对曲面外观的影响。

安装边界的处理上，整个模型的所有外边缘都做了最小0.3mm的圆角处理，没有尖锐的棱边，不管是做手板打磨还是后续开模注塑，都能减少飞边的产生；果身和果柄的连接位置做了0.2mm的配合间隙，装配的时候不需要额外做修配就能直接压合到位，如果需要做可拆卸结构，只需要在果柄连接位置增加一圈0.8mm的卡扣凸台，就能实现无胶装配。曲面的连续性全部做了G2连续校验，相邻曲面之间的曲率偏差控制在0.05mm以内，不会出现曲面接痕，不管是做渲染出图还是CNC精雕加工，都能保证表面的光滑度，不需要后续大量的手工打磨工序。另外在做结构拆分的时候，特意把果身和果柄分成了两个独立的实体，方便后续根据不同的使用场景更换不同材质的果柄，比如做食品接触级的治具时果柄可以用POM材质，做文创摆件时果柄可以用木质或者金属材质，不需要重新调整果身的曲面结构，提升了模型的复用性。
