减压阀配套活塞机械结构三维数模

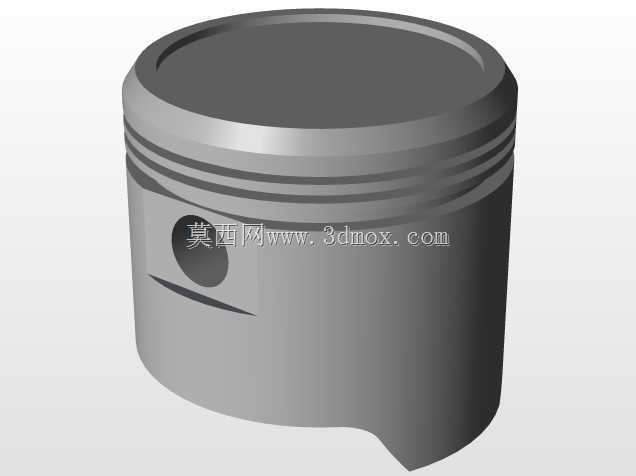

　　这款活塞结构主要适配减压阀类流体控制设备，同时可兼容往复式动力机械、容积式泵类、气体压缩设备的气缸腔体配套使用，是实现腔室压力隔离、动力传递的核心运动构件。从实际工况适配角度看，活塞的圆柱外圆面设置有多道环槽结构，用于配套安装活塞环组件，环槽的轴向宽度、槽深尺寸严格匹配对应规格的密封环、刮油环安装公差，安装后可在往复运动过程中持续贴合气缸内壁，阻断高压腔与低压腔的介质窜流，保证腔室压力控制精度，避免因密封失效导致的压力波动、介质泄漏问题。

　　活塞侧部开设的横向销孔用于安装活塞销，实现活塞与连杆组件的铰接连接，销孔的同轴度、内孔表面粗糙度直接影响运动过程的受力传递稳定性，设计时需根据额定往复载荷校核销孔的挤压强度，避免长期交变载荷下出现孔位变形、开裂失效。活塞顶部的平面结构直接接触介质侧压力，其端面平面度需满足密封贴合要求，针对减压阀应用场景，顶部端面可与阀体内的密封座面配合，在压力达到设定阈值时完成截流动作，实现减压稳压的功能。

　　从安装边界来看，活塞的外圆直径需与对应气缸的内径保持合理的配合间隙，间隙过大会导致密封失效、压力建立不足，间隙过小则会在热胀工况下出现卡滞，无法完成正常的往复动作；活塞的整体轴向长度需匹配气缸的运动行程，保证运动到上下止点时不会与缸盖、曲轴箱组件发生干涉。在结构设计过程中，活塞裙部做了适配性的型线处理，可抵消往复运动过程中侧推力带来的偏磨问题，延长组件的使用寿命，同时整体结构在保证强度的前提下做了轻量化优化，降低往复运动的惯性力，减少设备运行过程中的振动与冲击。

　　针对不同的应用场景，该活塞结构可调整材质适配需求，用于流体控制阀门时可选用耐腐蚀的铜合金或不锈钢材质，用于动力机械时可选用铝合金材质降低运动惯量，所有配合面的尺寸公差、形位公差均满足通用机械加工的工艺要求，可直接用于工程样机的结构验证、装配干涉检查以及后续的加工出图参考。
