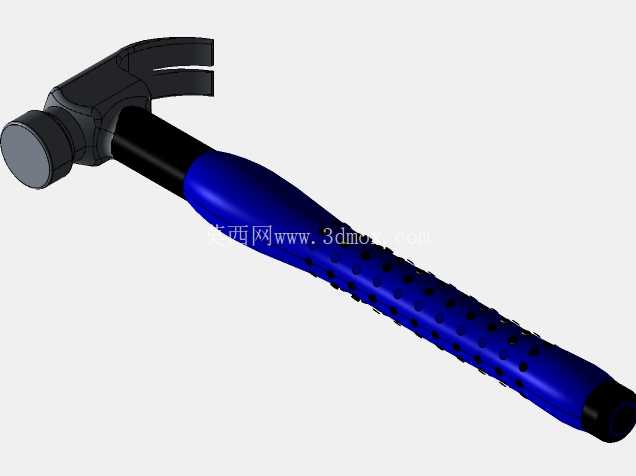

包胶防滑柄羊角锤三维结构设计

这款羊角锤的结构设计完全围绕一线装配、维修、木工作业的实际使用痛点展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能需求。从实际作业场景来看，羊角锤是民用维修、家装施工、木工装配、五金加工场景里普及率最高的手动敲击工具，既可以完成圆钉、水泥钉的敲击植入作业，也能借助锤头尾部的羊角分叉结构完成错钉、废钉的拔出作业，相比直面钳工锤，它的功能覆盖范围更广，不需要额外搭配拔钉钳就能完成常见的钉装作业，能有效减少作业人员随身携行的工具数量。

从功能结构拆分来看，锤头部分采用高碳钢锻造的一体式结构设计，敲击端面做了微凸的弧面处理，不是完全平整的平面，这个细节设计是为了敲击钉帽时自动找正接触点，避免平端面容易出现的边缘磕碰、打滑飞钉问题，端面边缘做了0.5mm的圆角钝化处理，既不会因为锐边崩裂产生金属飞溅，也不会在敲击过程中刮花工件表面。锤头尾部的羊角拔钉槽做了渐变式的开口设计，槽口根部做了圆弧过渡，没有应力集中的直角结构，拔钉时可以根据钉子的外露长度选择不同的卡入深度，当钉子外露长度较短时，可以将槽口最前端卡入钉帽下方，借助杠杆原理撬动；当钉子外露长度较长时，可以将钉子卡入槽口根部，获得更大的夹持力，避免拔钉过程中钉帽从槽口滑脱。锤头和手柄的连接部位采用了嵌入式的楔形锁紧结构，锤头的安装孔做了带锥度的腰型设计，手柄装配端打入金属楔块后会产生横向胀紧力，完全避免长期敲击震动导致的锤头松动、掉头问题，这也是手动工具安全设计里最核心的要求，毕竟锤头松脱在作业中极易引发安全事故。

手柄部分采用了玻纤增强尼龙包胶的结构设计，内核是高强度的硬质尼龙材质，承担敲击过程中的力矩传递，外层包覆的是带防滑纹理的软质TPR橡胶，整个握持区域做了符合人体工学的弧度收腰设计，表面分布的凹陷圆点纹理不是装饰，是为了在手掌出汗、或者沾有少量木屑、油污的情况下依然能提供足够的握持摩擦力，避免挥锤过程中工具脱手。手柄的尾部做了直径稍大的挡边结构，当作业人员手部因为出汗向后滑动时，挡边可以卡住手掌根部，不会出现工具从手中滑脱的问题。从安装边界尺寸来看，整锤的总长度控制在330mm左右，锤头部分的最大直径为32mm，整体重量控制在500g，这个重量区间是兼顾敲击力度和长时间握持疲劳度的最优区间，重量过轻的话敲击钉子需要多次挥锤，作业效率低；重量过重的话长时间握持会导致手臂肌肉酸胀，不适合连续的家装、装配作业。

在建模过程中，所有的配合面都做了公差匹配设计，锤头安装孔的锥度和手柄装配端的锥度保持一致，单边过盈量控制在0.1-0.15mm，既可以保证装配后的锁紧强度，也不会因为过盈量太大导致装配时锤头开裂。手柄的包胶层和硬质内核之间做了嵌入式的卡扣结构，不是简单的粘接贴合，避免长期使用后包胶层和内芯分离脱落。锤头的所有棱边都做了去毛刺处理，没有尖锐的边角，在三维模型的结构校验阶段，特意模拟了1000次连续敲击的受力仿真，重点验证了羊角根部、锤头安装孔位置的应力分布，确保最大应力值远低于材料的屈服强度，不会出现长期使用后结构断裂的问题。

从实际使用的适配场景来看，这款羊角锤既可以满足家庭日常的挂画安装、家具维修需求，也可以满足装修工人的木龙骨固定、线槽安装等专业作业需求，手柄的绝缘包胶层也可以满足低压带电作业场景下的基础绝缘防护要求，避免误触低压带电体时的触电风险。和传统的木柄羊角锤相比，包胶结构的手柄不会因为长期受潮出现腐烂、开裂问题，也不会因为低温环境出现握感冰凉打滑的问题，环境适应性更强。在结构设计时特意规避了传统木柄锤容易出现的楔块松动、柄部断裂的问题，所有的受力部位都做了加强筋或者圆弧过渡处理，没有结构上的应力薄弱点。
