三弧瓣式立体装饰标识结构设计

该立体标识结构在工业场景中多作为设备外观标识、工装夹具端盖装饰件、特种装备身份铭牌的立体承载结构使用，区别于平面印刷标识，其立体成型结构可在复杂光照环境下保持清晰的识别度，适配户外作业设备、车间生产装备、定制化工业产品的外观标识装配需求。从实际使用场景来看，这类结构常安装在设备壳体的平整安装面、阀组端盖外侧、工装夹具的非工作面位置，既不干涉设备内部运动部件的运行轨迹，也能通过立体造型强化设备的品牌识别属性，部分特殊工况下还可作为设备操作端的触觉识别点位，帮助操作人员在视线受阻的作业环境下快速定位操作区域。

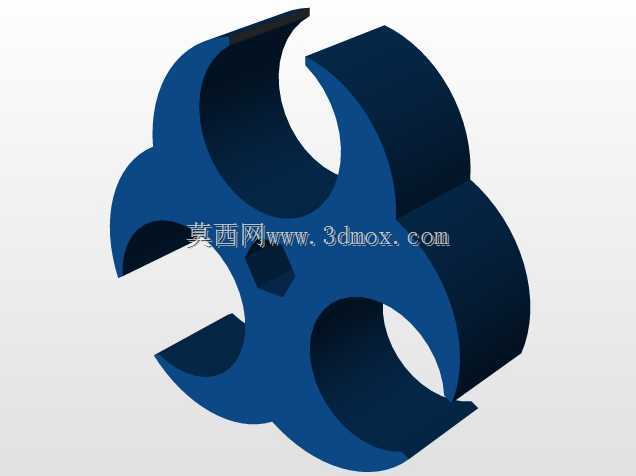

设计过程中首先考虑的是安装边界的适配性，整体结构采用中心对称的三弧瓣布局，三个弧形凸起沿中心轴线均匀分布，相邻弧瓣之间的内凹圆弧过渡完全规避了锐角棱边，既减少了加工过程中的应力集中问题，也避免了安装维护过程中棱边划伤操作人员的风险。中心位置预留的正六边形沉孔结构，可直接适配标准内六角紧固件的安装需求，无需额外设计转接支架，安装时仅需在装配面预制对应规格的螺纹孔，即可通过单颗紧固件完成整个标识件的固定，装配工序简单，后期维护更换时也无需拆解周边相邻部件。

从结构尺寸的匹配逻辑来看，三个外凸弧瓣的外轮廓直径控制在常规标识件的通用尺寸区间内，整体厚度根据安装面的空间余量做了等比例设计，既不会因为厚度过大突出安装面过多造成磕碰损坏，也不会因为厚度过薄导致立体造型的光影识别效果下降。弧瓣的曲面采用等半径圆弧扫掠成型，曲面过渡连续无突变，不管是采用机加工成型还是注塑、3D打印等工艺生产，都能保证曲面的成型精度，减少后续表面处理的工作量。弧瓣内侧的镂空区域并非单纯的造型设计，一方面可以减少整个零件的材料用量，降低自重对安装紧固件的载荷要求，另一方面镂空区域可形成均匀的空气流通通道，当标识件安装在设备发热部位附近时，不会因为局部密闭导致热量堆积，影响标识表面的涂层附着力。

实际选型应用时，需要注意安装面的平面度公差，若安装面存在局部凸起，会导致标识件装配后出现倾斜，影响识别效果，因此装配前需对安装面做简单的找平处理。针对不同的使用环境，可在该结构基础上调整表面处理工艺，应用在户外设备上时可做硬质阳极氧化处理提升耐候性，应用在车间内部设备上时可做喷塑处理匹配设备整体外观色调，应用在洁净环境设备上时可做镜面抛光处理减少积尘死角。结构本身的对称设计也保证了批量生产时的一致性，三个弧瓣的轮廓度公差可通过常规的三坐标测量设备快速检测，无需定制专用检具，能有效控制批量生产的质量管控成本。

不同于常规平面标识的粘贴固定方式，该立体结构的机械固定方式可适应高振动、大温差的复杂工况，不会出现粘贴标识常见的起翘、脱落问题，在重型工程机械、工业阀组、移动作业设备等长期处于振动环境的装备上使用时，固定可靠性远高于常规粘贴标识。同时三弧瓣的造型没有尖锐的突出部位，即使设备在狭窄空间内移动移位，也不会因为标识件的突出勾挂周边管线或操作人员的衣物，适配车间内密集设备布局的安装环境。设计时还考虑了不同加工工艺的适配性，若采用金属材料机加工，弧瓣的侧壁预留了足够的刀具让刀空间，可采用三轴加工中心一次装夹完成全部曲面加工，无需多次翻面装夹；若采用工程塑料注塑生产，整个结构的脱模斜度控制在合理区间，没有倒扣结构，可简化模具结构，降低注塑生产的模具成本。
