车辆悬架用多片钢板弹簧总成结构

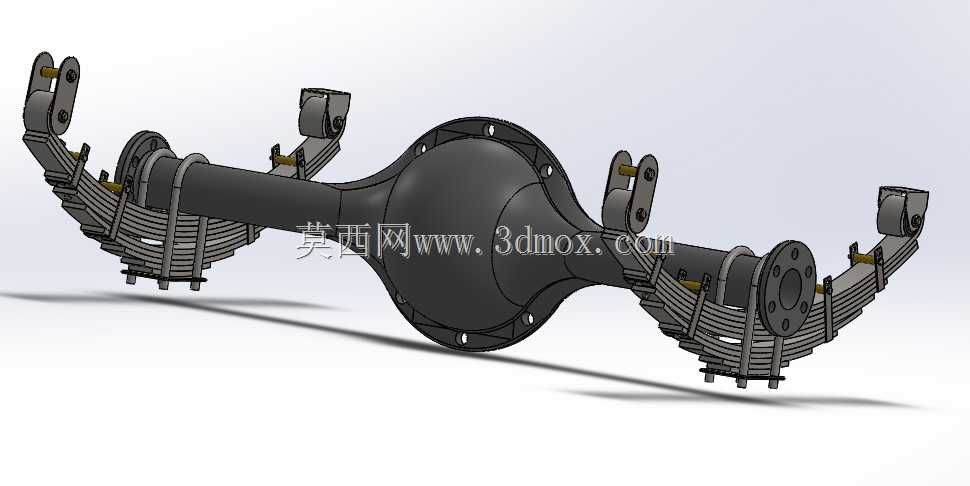

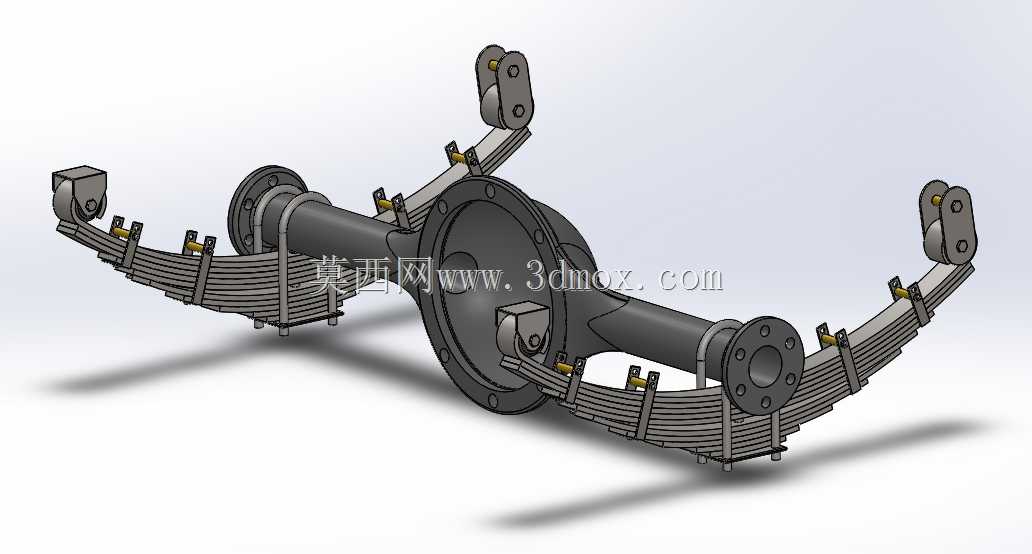

在商用车、重载乘用车以及铁路工程车辆的行走系统设计中，多片弹簧作为悬架系统的核心弹性承载部件，承担着传递垂向载荷、缓冲路面冲击、兼顾导向传力的多重作用，其结构合理性直接决定整车行驶平顺性、操纵稳定性以及重载工况下的结构可靠性。这套多片弹簧总成匹配整体式驱动桥结构设计，整体采用多片不等长合金弹簧钢板叠合组装的结构形式，主片两端卷制吊耳结构，分别对接车架端的固定铰接点与活动吊耳安装位，既能够约束车桥与车架之间的相对运动轨迹，也可以在弹簧发生形变时适配长度方向的位移变化，避免结构出现卡滞或附加应力集中。

从实际应用场景来看，这类多片弹簧普遍适配载重需求较高的车型，相比单片变截面钢板弹簧，多片叠合的结构可以通过调整叠片数量、单片厚度与长度梯度，灵活匹配不同额定载荷下的刚度特性，当车辆空载时，仅上部几片长度较长的主片参与形变，保证基础的缓冲舒适性；当重载工况下载荷逐步增大，下部较短的副片逐步接触参与承载，整体刚度呈现非线性增长的特性，既避免空载时悬架过硬导致的颠簸，也能防止重载时弹簧形变过大出现撞击限位的问题。叠片之间采用金属卡扣进行横向约束，避免车辆行驶过程中各片弹簧出现横向错位，同时每片弹簧接触面之间预留了合理的装配间隙，适配形变过程中的相对滑动，减少摩擦异响与磨损的同时，也能利用片间摩擦提供一定的阻尼作用，快速衰减路面传递的振动能量。

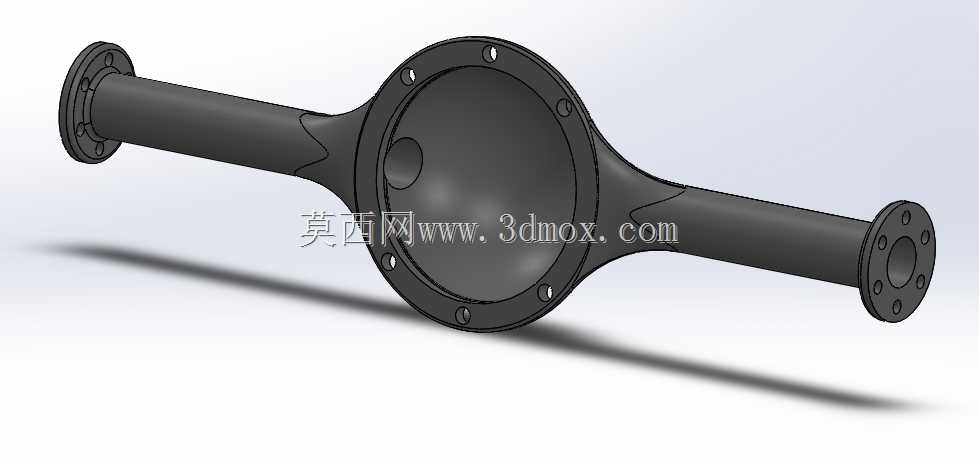

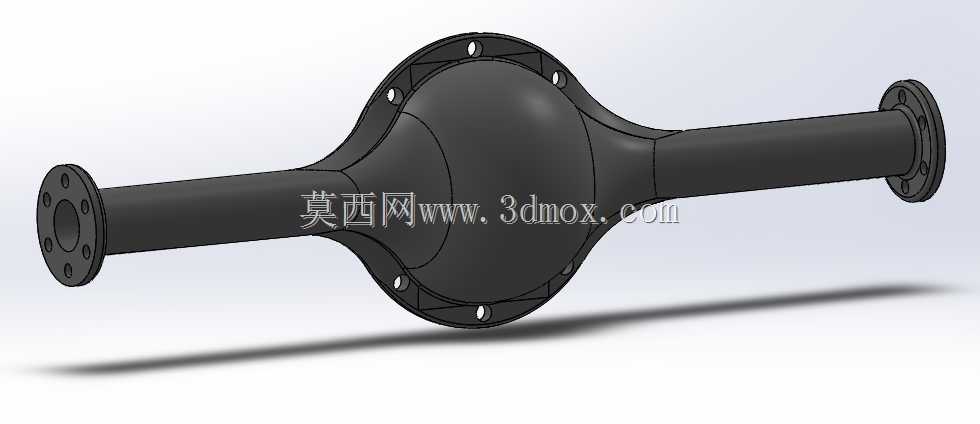

设计过程中需要重点考量多个安装边界的尺寸匹配：首先是主片两端卷耳的同轴度公差，直接决定安装后吊耳销的装配顺畅度，若同轴度偏差过大，会导致吊耳销出现偏磨，长期使用后出现松旷异响；其次是弹簧总成的弧高参数，需要匹配车辆设计的满载静挠度要求，保证车辆在额定载荷下车身处于设计高度，避免出现车头上扬或尾部下沉的姿态问题；再者是弹簧中部与驱动桥壳的安装定位结构，采用中心螺栓与桥壳上的定位槽配合，配合U型螺栓完成紧固，定位结构的尺寸精度直接决定车桥的安装定位精度，若出现偏移会导致车轮定位参数失准，加剧轮胎偏磨。

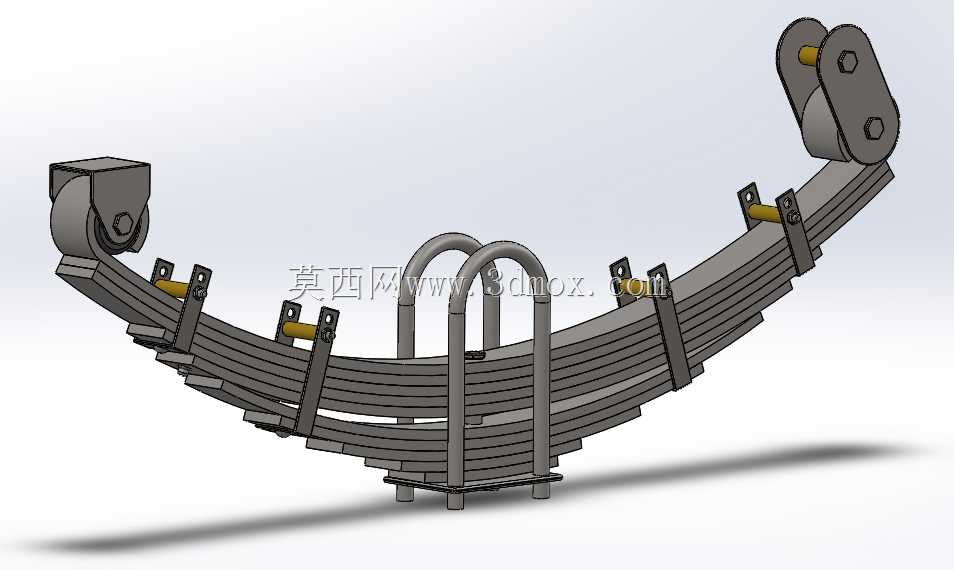

从结构细节来看，各片弹簧的端部都做了压延倒角处理，避免片间接触位置出现应力集中，减少长期交变载荷下的疲劳断裂风险；弹簧卡子采用铆接结构固定在对应弹簧片上，卡子与相邻弹簧片之间预留适当间隙，既不限制弹簧片的正常形变滑动，也能在弹簧反向反弹时限制各片的分离量，防止主片承受过大的反向冲击载荷。这套总成结构中，弹簧直接贴合安装在驱动桥壳的弹簧座面上，两端吊耳分别连接车架的纵梁安装位，不需要额外设置导向机构，结构简单可靠，维护成本低，非常适合工况复杂、载重波动大的商用车辆与工程作业车辆使用。

在建模逻辑上，需要先根据载荷参数计算确定各片弹簧的曲率半径、长度、厚度参数，按照叠合后的预应力要求调整单片的自由弧高，保证组装后各片之间的接触应力均匀，避免个别片长期承受过高应力出现早期失效；装配过程中需要还原卡子、中心螺栓、吊耳衬套的细节结构，确保安装接口的尺寸与车桥、车架的对应安装位完全匹配，为后续的悬架运动校核、有限元强度分析提供准确的模型基础。实际装车使用中，这类多片弹簧的刚度特性可以通过调整片数、片厚进行快速适配，同一系列的桥壳结构可以通过更换不同配置的弹簧总成，适配不同载重等级的车型，具备很强的平台化适配能力，在载重车辆领域有着非常广泛的应用。
