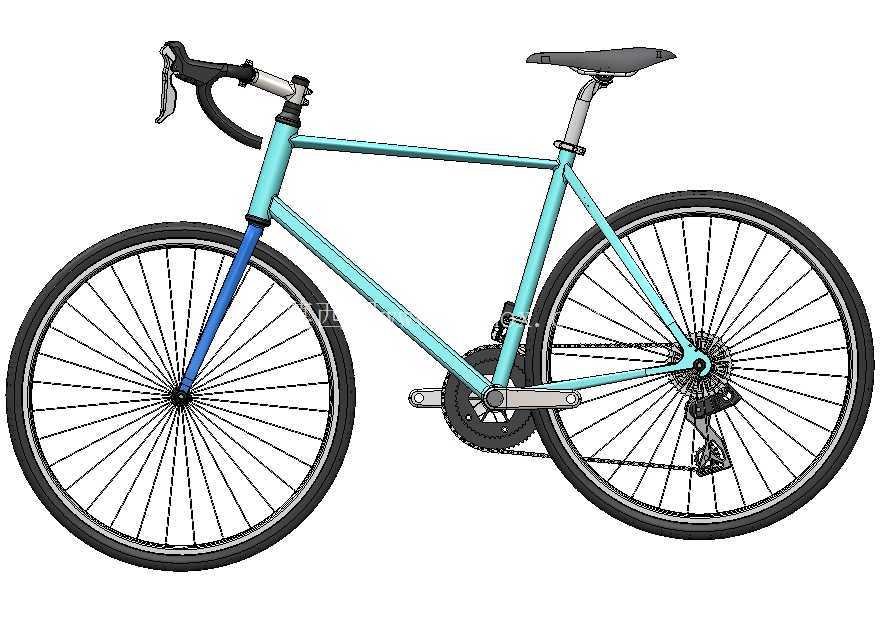

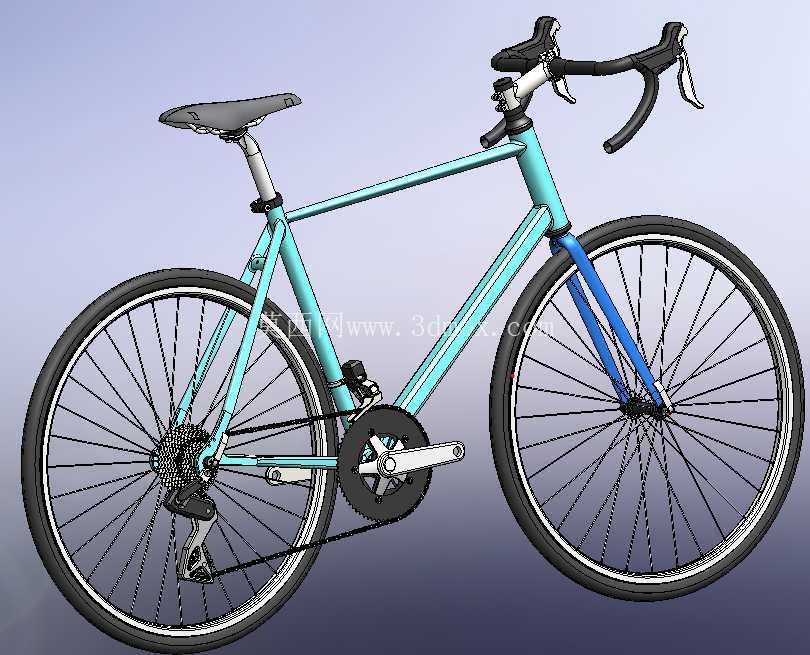

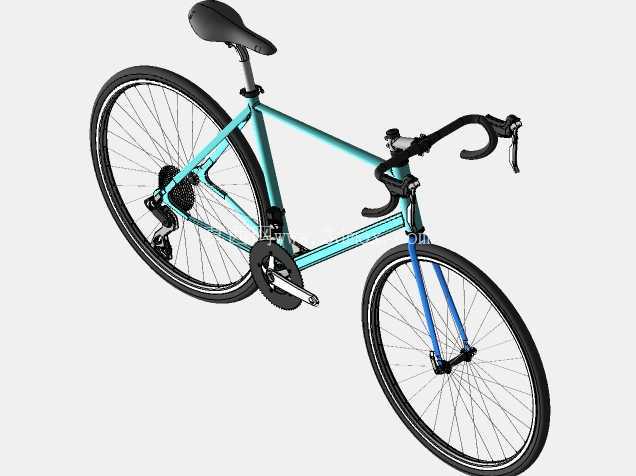

轻量化铝制竞速公路自行车整车结构

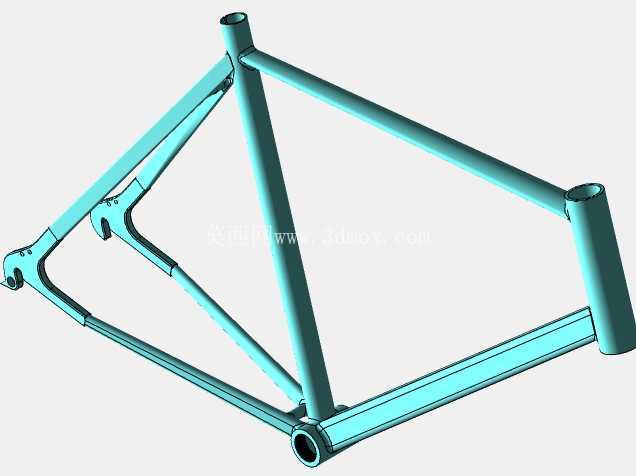

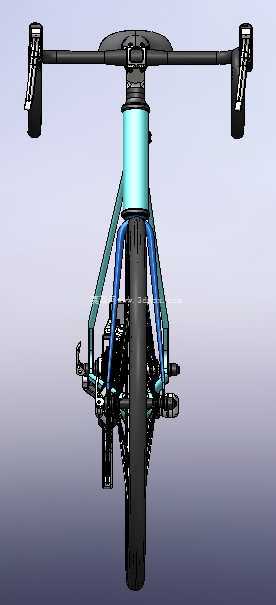

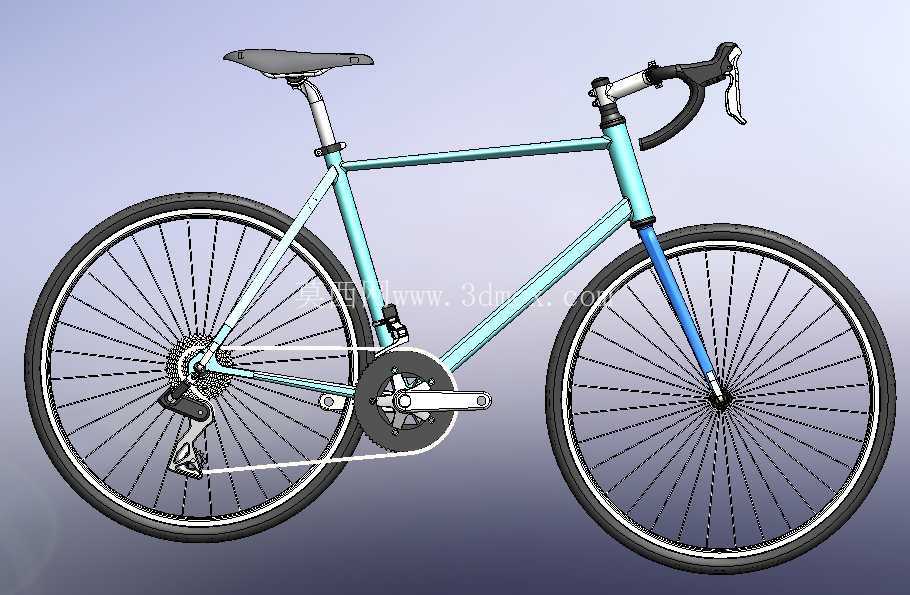

　　这款铝制公路自行车的三维结构设计，核心围绕铺装路面长距离竞速骑行场景展开，日常可覆盖城市通勤、业余公路赛事、户外长距离骑行等多类使用需求，区别于山地车的越野属性，整车所有结构设计都指向降低滚阻、减轻自重、提升踩踏传动效率的核心目标。从结构设计思路来看，车架采用6061铝合金管材的异型管设计，上管做水平后掠的流线型过渡，下管采用加粗的水滴形截面，既可以提升踩踏时车架的侧向刚性，避免发力时车架形变卸力，又能降低高速骑行时的正面风阻；后三角采用短尾设计，后下叉长度控制在较短区间，提升踩踏响应的灵敏度，摇车发力时动力可以直接传递到后轮，没有多余的结构旷量。

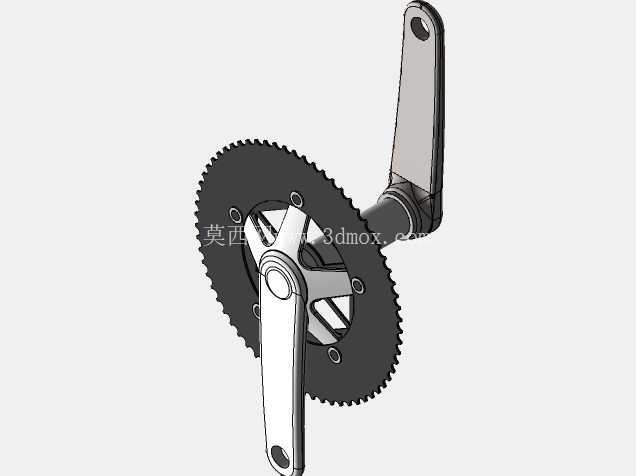

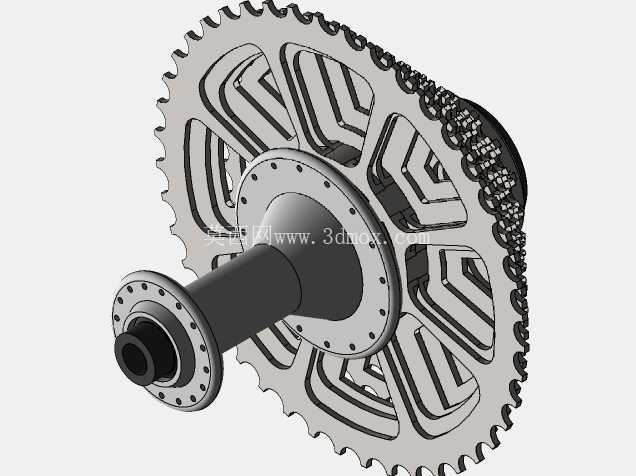

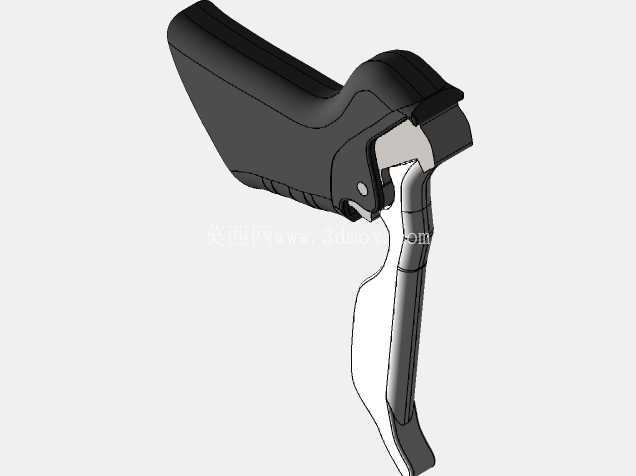

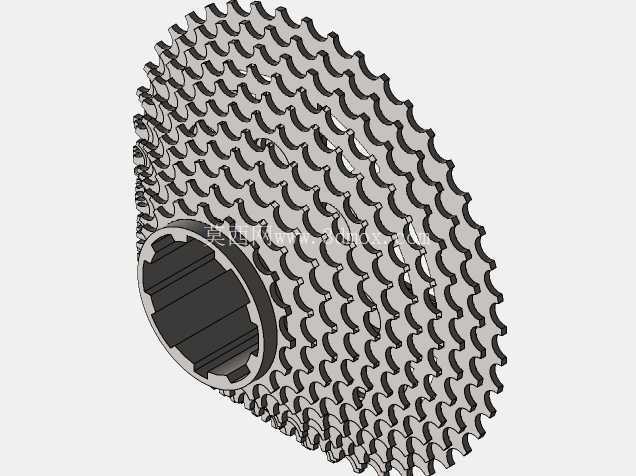

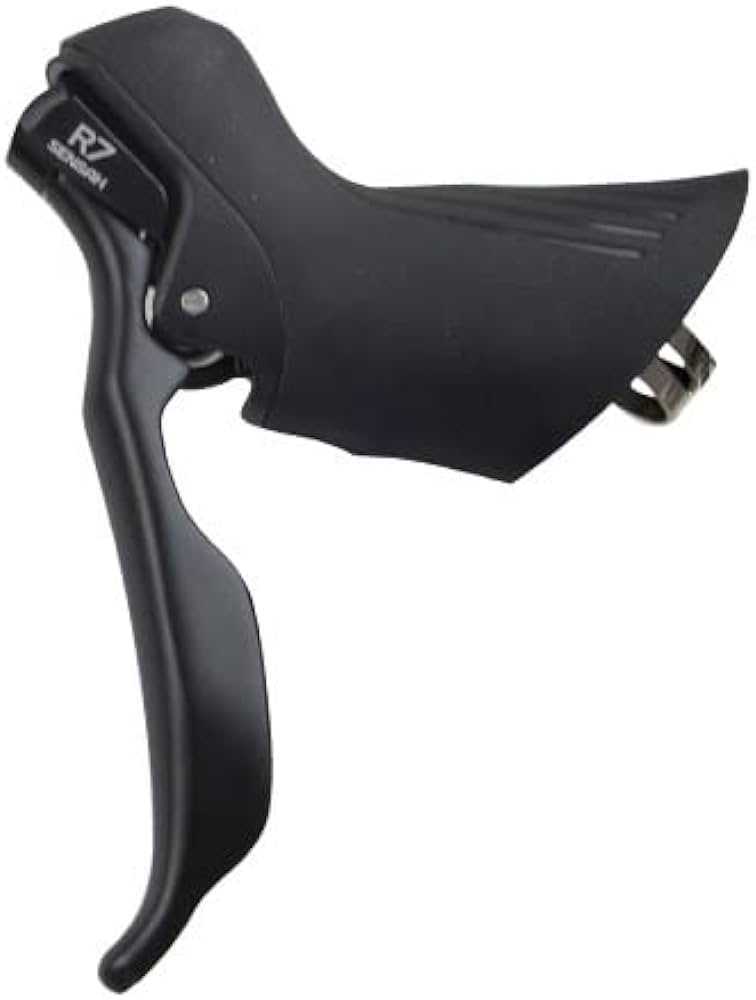

　　尺寸边界上，这款车架适配170-185cm身高的骑行者，立管中轴到座管夹的有效长度适配常规座杆调节行程，整车前后轮轴距控制在合理范围，兼顾高速巡航的直线稳定性与过弯时的灵活度，不会因为轴距过长导致转向拖沓，也不会因为轴距过短在高速下坡时出现发飘的问题。传动系统采用标准公路车双盘结构，牙盘与后飞轮的齿比搭配覆盖平路高速巡航与爬坡的不同动力需求，链条走线采用部分内走设计，减少线管外露带来的风阻，同时避免线管被泥水侵蚀，提升传动部件的使用寿命；变速手柄与弯把集成设计，骑行时手不离开车把就可以完成变速操作，符合公路骑行的安全操作逻辑。

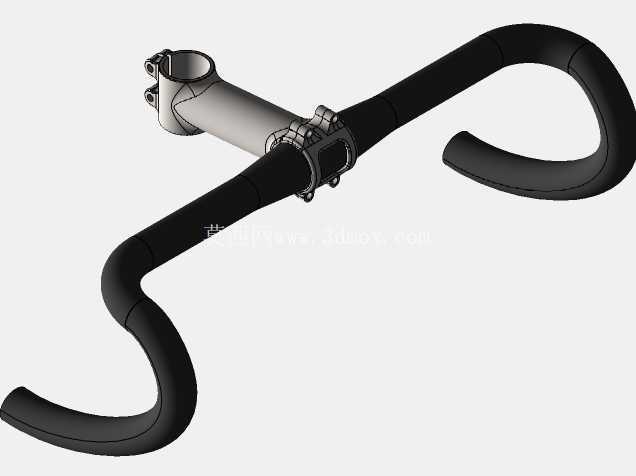

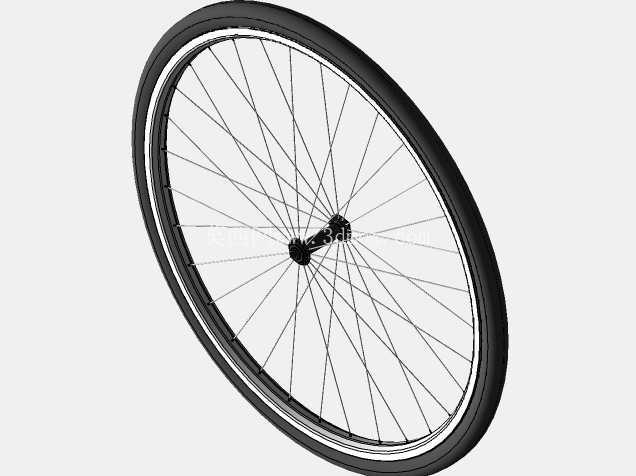

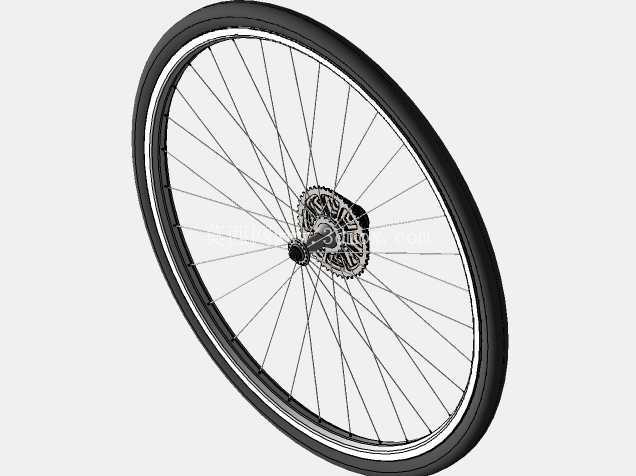

　　轮组采用高框铝轮设计，轮圈的截面形状做气动优化，搭配细规格的光头公路胎，相比山地车的粗齿胎可以大幅降低铺装路面的滚动阻力，轮组的辐条采用低风阻扁条编法，在保证轮组径向承重强度的前提下，减少辐条旋转时的空气扰流。制动结构采用圈刹设计，夹器安装在前叉与后上叉的预留安装位上，制动块与轮圈刹车边的接触间隙做了合理预留，安装调试时不需要额外打磨结构，即可保证左右制动块的同步贴合，避免制动时出现偏磨。车把采用标准公路弯把设计，下把位的下沉角度符合气动骑行姿势的握持需求，上把位预留了码表、车灯的安装空间，把立长度适配主流竞速骑行的前伸量，避免骑行时上半身过度前倾导致腰部劳损。座垫采用窄型竞速座垫，座弓的安装角度可以在座管夹的调节范围内自由调整，适配不同骑行者的坐姿习惯，座管采用铝合金圆管设计，插入车架立管的深度预留了足够的调节余量，不会出现调节到极限位置时结构强度不足的问题。前叉采用半碳纤维与铝合金舵管结合的结构，舵管与车架头管的碗组配合采用标准压入规格，安装时可以保证转向的顺滑度，没有卡顿或旷量，前叉的腿长适配700C规格的公路轮组，安装后轮组与前叉、车架后三角之间的间隙足够，不会出现骑行时轮胎蹭车架的问题。

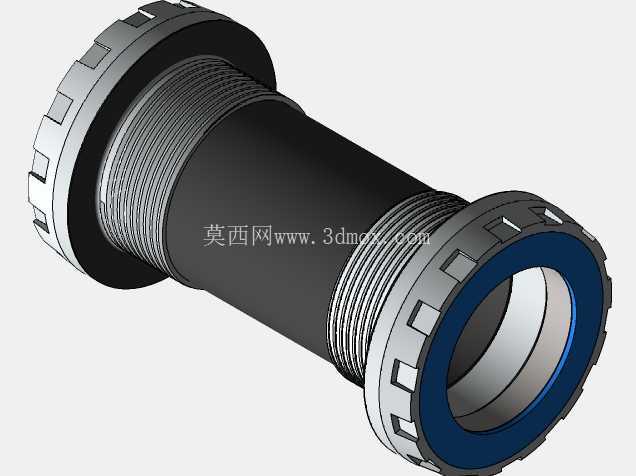

　　所有结构的安装孔位都遵循通用公路车的标准接口规格，后期维护更换配件时不需要额外做结构改装，比如中轴采用标准压入规格，更换不同规格的牙盘时只要匹配对应中轴尺寸即可直接安装；座管、把立、车把的管径都采用行业通用尺寸，用户可以根据自身需求更换不同规格的适配部件。在结构强度校核层面，车架的管材壁厚做了差异化设计，头管、中轴、后勾爪这些受力集中的区域做了局部加厚处理，而车架上管、后上叉这些受力相对较小的区域做了抽管减薄处理，在保证整车结构强度满足骑行冲击载荷要求的前提下，尽可能降低车架自重，提升骑行时的动力响应。整车的走线孔位都做了橡胶护圈设计，既可以避免线管与车架金属直接摩擦产生异响，也能防止雨水、灰尘从走线孔进入车架内部，延长车架的使用寿命。后勾爪采用可更换的铝合金结构，若发生摔车导致后勾爪变形，不需要更换整个车架，只需要更换对应规格的后勾爪即可恢复变速的精度，大幅降低后期维护成本。
