隐身喷气式歼击机外观曲面结构设计

该模型聚焦隐身喷气式歼击机的外观曲面结构还原，核心服务于航空装备领域的气动外形验证、科普教学场景以及影视道具的前期数字资产搭建，也可作为航空类专业学生理解隐身战机气动布局的具象化参考载体。从实际用途来看，这类高精度外观模型能够在不涉及核心涉密参数的前提下，帮助结构设计从业者梳理第五代战机的气动设计逻辑，理解翼身融合、棱线平行、S型进气道遮挡等隐身设计要点在实体外形上的落地方式，也可用于展厅展陈的等比例缩放模型制作前的数字校核，避免实体加工阶段出现曲面衔接偏差。

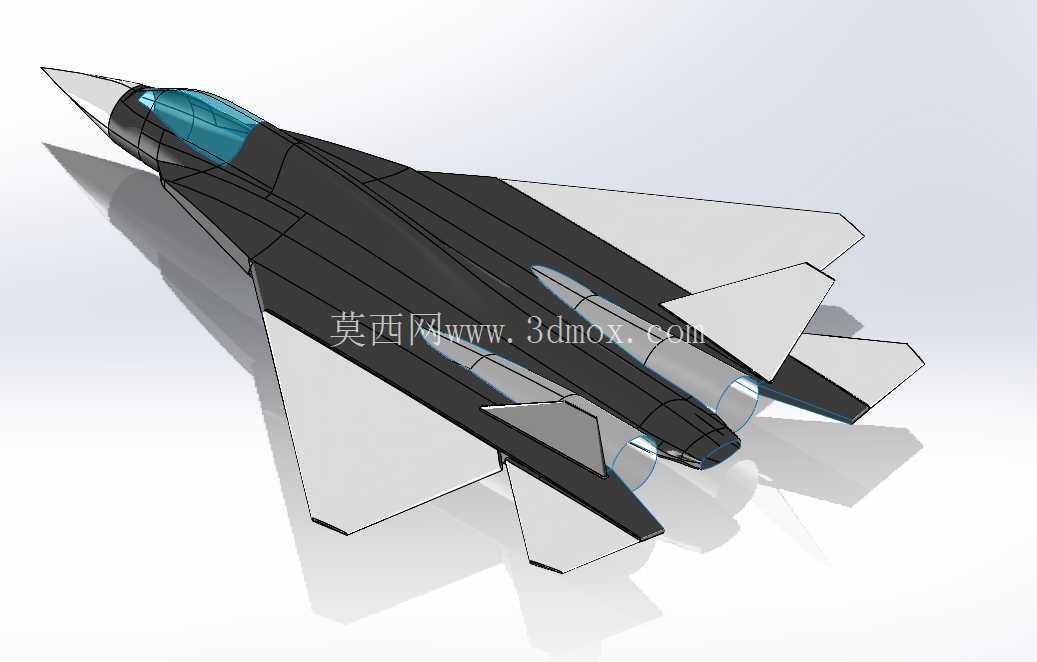

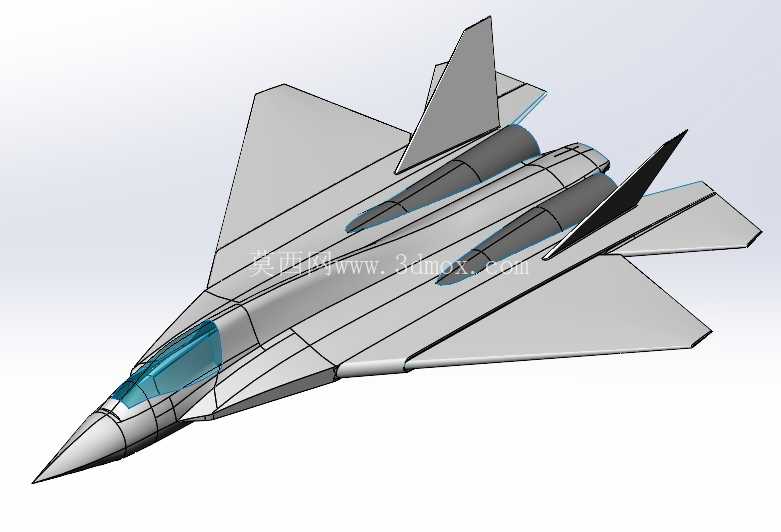

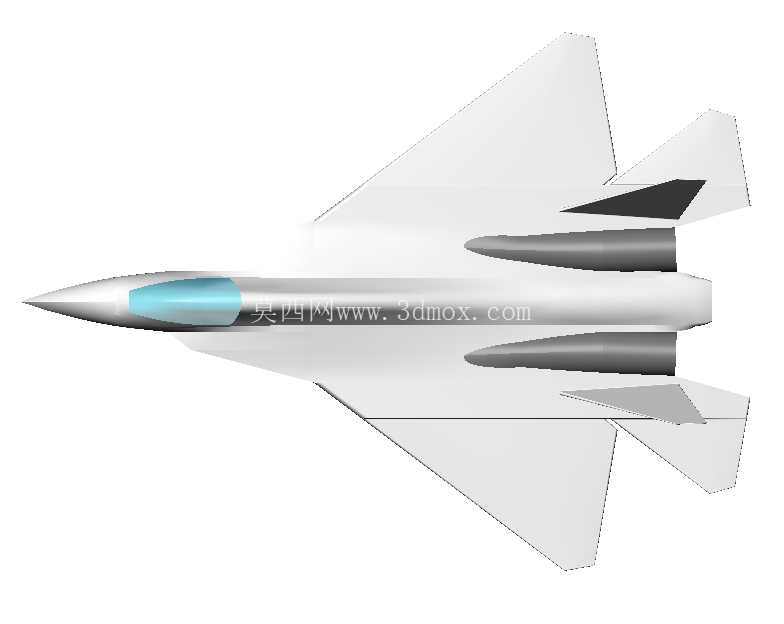

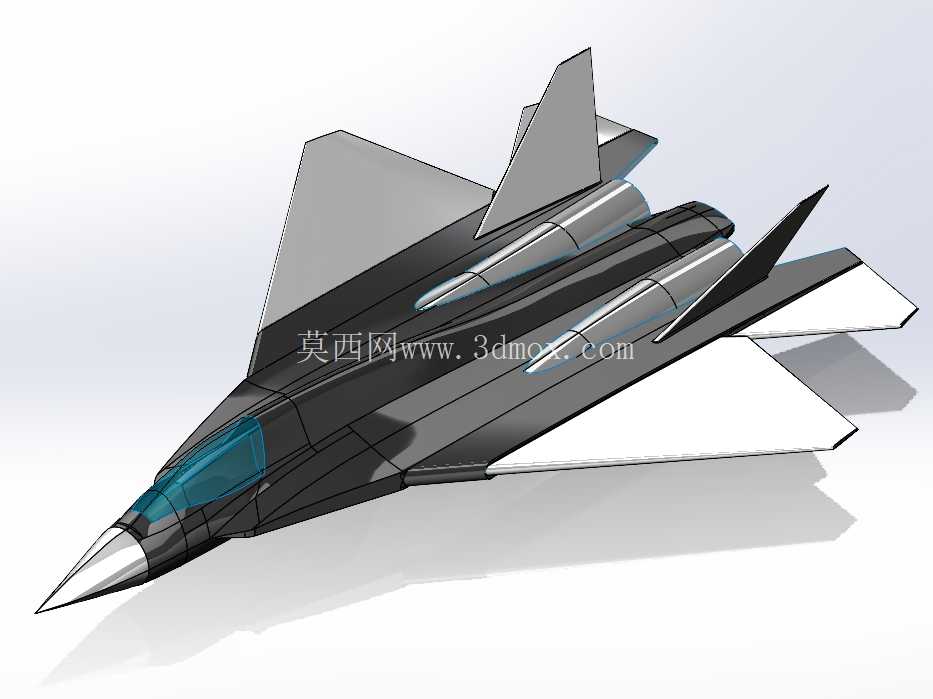

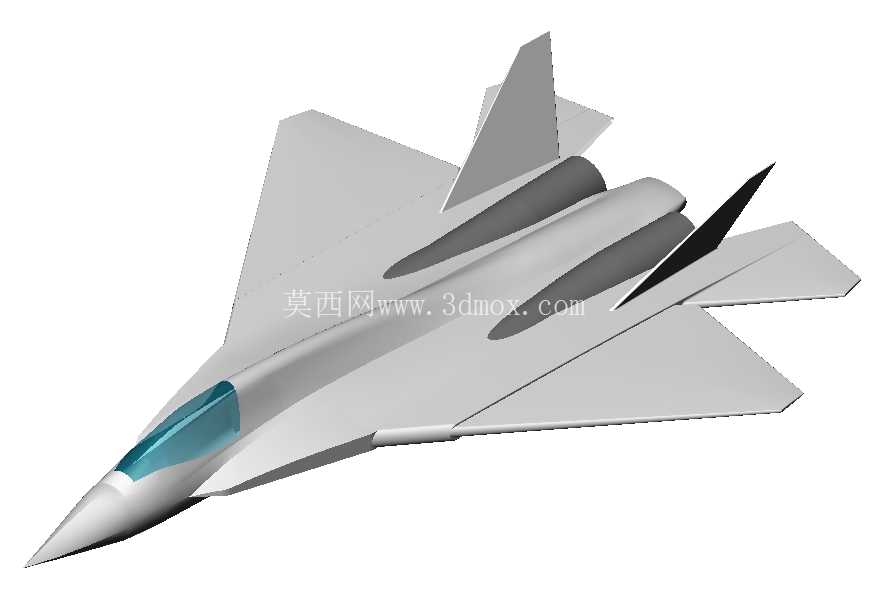

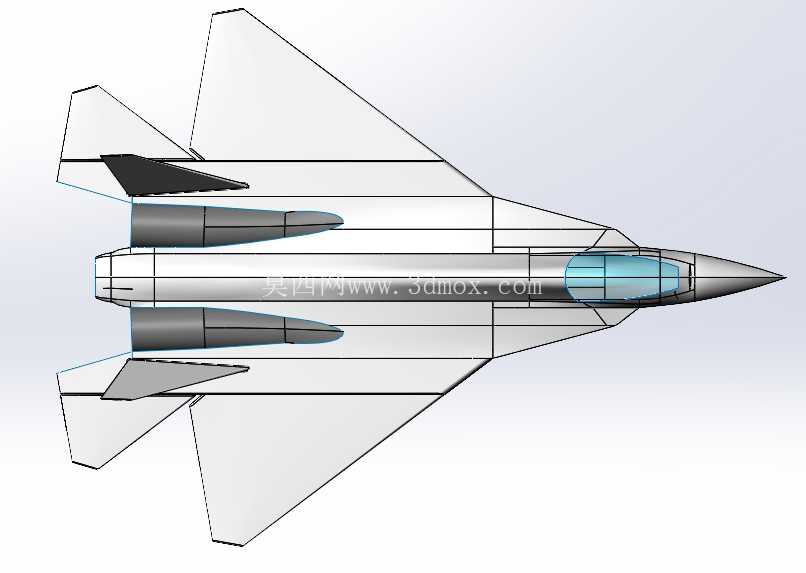

从功能特性层面看，模型完整还原了隐身战机的核心外形特征：尖锐棱边的菱形机头能够在高速飞行时提前劈开气流，同时将正面入射的雷达波向非关键方向散射；一体化的座舱盖与机身曲面顺滑衔接，没有突出的结构断点，既降低了飞行过程中的气动阻力，也减少了正面雷达反射截面积；后掠角较大的主翼与全动垂尾采用翼身融合设计，机翼与机身的过渡区域没有明显的直角转折，曲面连续度满足高速飞行下的气流附着要求，避免大迎角飞行状态下出现过早的气流分离；双发布局的发动机舱与机身背部曲面顺滑过渡，尾喷口位置做了锯齿化修型的外形预留，匹配红外隐身与雷达隐身的双重设计需求。

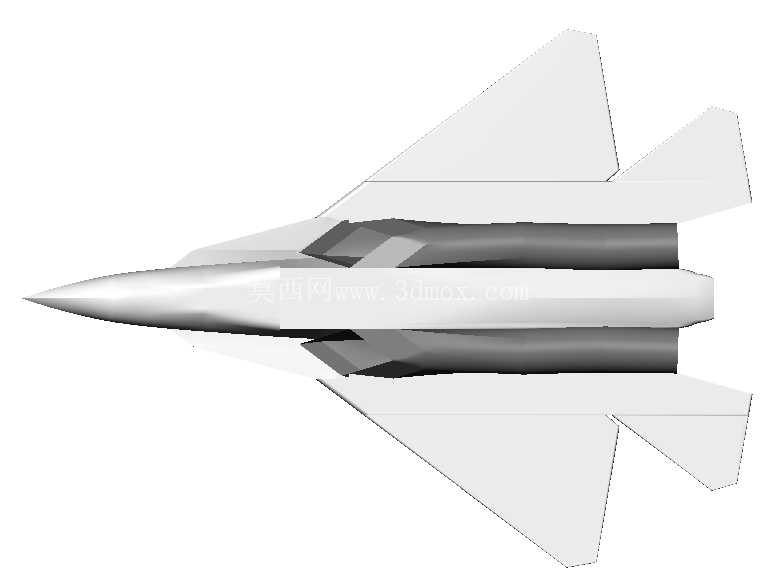

设计思路上，整个模型以曲面建模为核心逻辑，优先保证气动外形的连续性，所有外露棱线都遵循平行设计原则，将雷达波的反射峰值集中在几个非威胁方向，避免全向均匀反射。建模过程中优先勾勒整机的纵向对称基准线，再依次搭建机头、座舱、进气道、主翼、垂尾、尾喷口的截面轮廓线，通过放样、曲面缝合、曲率检查等步骤保证相邻曲面的G2连续，避免出现曲面褶皱、棱线错位的问题。针对进气道部分，模型还原了DSI进气道的鼓包曲面特征，鼓包与进气道唇口的衔接处做了顺滑过渡，既能够在不同飞行速度下对进气气流进行预压缩，也能遮挡发动机压气机叶片，降低正面雷达反射信号。

外形尺寸与安装边界层面，模型按照常规重型隐身歼击机的比例进行等比例还原，整机长细比符合高速飞行的减阻要求，主翼展长与机身长度的比例匹配大迎角机动的升力需求，垂尾的外倾角度兼顾了航向稳定性与侧向隐身要求。如果用于实体模型加工，需要注意整机的重心位置预设在主翼气动焦点前方，保证飞行状态下的纵向静稳定性；起落架舱的预留位置与机身承力结构的外形边界匹配，避免后续加装起落架结构时出现外形干涉；座舱盖的曲面弧度满足飞行员前向、侧向视野要求，同时预留了镀膜层的安装厚度空间，不会出现实体装配时的尺寸偏差。

在实际工程应用中，这类外观曲面模型还可以作为气动仿真的基础网格载体，通过导入流体仿真软件计算不同飞行马赫数下的整机阻力系数、升阻比参数，验证外形设计的气动效率；也可以用于隐身性能的仿真计算，通过曲面的法向角度分布评估不同方向的雷达反射截面积水平，为后续的外形优化提供基础参考。对于三维建模从业者而言，练习这类复杂曲面模型的搭建，能够有效提升高阶曲面建模的能力，掌握连续曲面搭建、曲率检查、曲面修补的核心技巧，理解航空装备外形设计中气动、隐身、结构多目标平衡的设计逻辑，避免只关注外观好看而忽略工程实际需求的建模误区。
