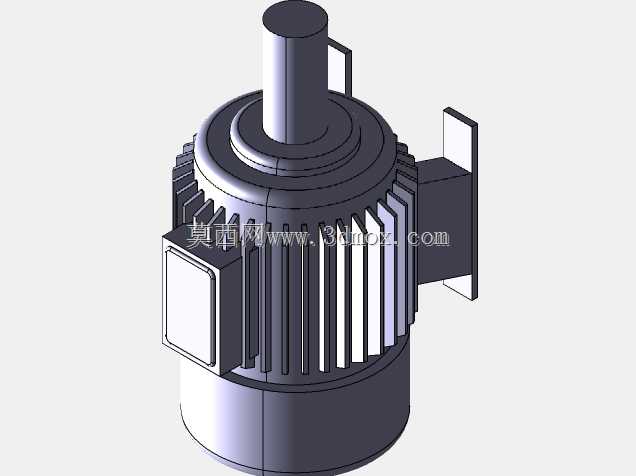

带安装支座的立式散热结构直流电机

　　机壳部分采用轴向散热筋结构，筋条沿圆周均匀分布，筋高和筋宽的比例经过优化，既保证足够的散热面积，又不会因为筋条过薄导致压铸成型时出现填充不足的缺陷，同时散热筋的走向顺着电机运转时的空气流动方向，能在自然冷却条件下带走绕组产生的热量，不需要额外加装散热风扇，降低整体轴向尺寸。侧面的安装支座是一体化压铸成型的，和机壳衔接处做了圆角过渡，避免应力集中，支座上的安装孔位采用长圆孔设计，安装时可以微调电机的中心高，适配不同高度的传动部件对接，接线盒设置在机壳侧方，盒盖采用卡扣加螺丝的双重固定方式，防护等级能满足常规车间的使用要求，接线端子的排布预留了足够的接线空间，方便现场布线时操作，不需要额外弯折线缆。做小型自动化输送线、桌面级实验设备动力选型的时候，经常会碰到安装空间局促、输出扭矩要求不高但需要稳定转速的场景，这类带侧装支座的立式直流电机，刚好适配这类紧凑布局的需求。从结构设计来看，输出轴采用圆柱直轴设计，轴径匹配常规的联轴器、同步带轮安装公差，轴伸长度控制在合理范围，避免悬臂过长带来的轴端挠度问题，输出端的端盖做了加厚止口设计，和机壳配合的时候能保证同轴度，减少运转时的径向跳动。

　　从安装边界来看，电机整体的径向最大尺寸是散热筋的外圆直径，安装时需要预留至少5mm的周边间隙，保证空气流通散热，轴向尺寸从输出轴端面到后端盖的总长度，适配常见的设备侧板安装空间，支座的安装孔距符合通用的小型电机安装尺寸规范，可以直接替换同功率等级的其他立式直流电机，不需要重新加工安装位。实际应用中，这类电机常被用在小型皮带输送机的驱动端、实验室搅拌装置的动力源、小型包装设备的送料机构上，因为直流供电的特性，调速范围宽，低速扭矩输出稳定，配合调速器可以实现不同工况下的转速匹配。

　　设计建模的时候，需要重点关注几个配合公差：输出轴和轴承的配合采用基孔制过渡配合，保证轴承内圈和轴同步转动，不会出现跑内圈的情况；轴承和端盖轴承室的配合采用间隙配合，方便装配同时避免轴承外圈转动；机壳和前后端盖的止口配合公差控制在H7/h6，保证整机的同轴度，减少运转时的振动和噪音。另外接线盒的位置要避开安装支座的锁紧螺丝操作空间，避免现场安装时螺丝和接线盒干涉，散热筋的根部要做圆角处理，减少压铸时的应力集中，同时也方便后期表面喷涂的时候不会出现积液。

　　这类电机的后端盖没有设置额外的散热风扇，所以在连续运转的工况下，要注意环境温度不能超过40摄氏度，避免绕组温升过高影响绝缘寿命，输出轴端如果要加装链轮或者齿轮，需要注意径向载荷不能超过轴的许用载荷，避免轴弯曲变形。建模过程中，所有的安装孔位都做了沉头设计，保证安装螺丝锁紧后不会突出安装面，影响设备的整体平整度，接线盒的进线口预留了防水接头的安装螺纹，可以根据使用场景加装防水接头提升防护等级。
