三孔联动连接摇臂结构件设计

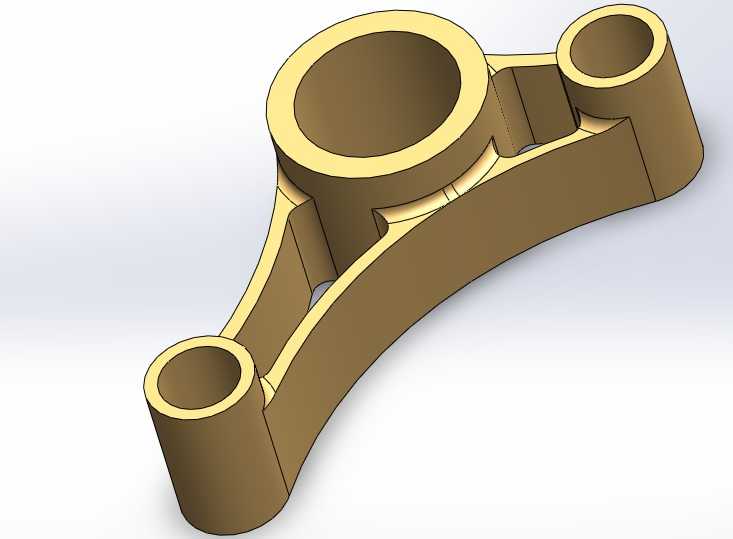

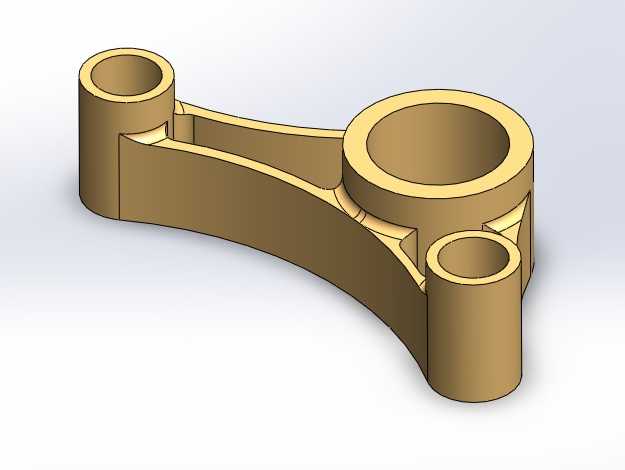

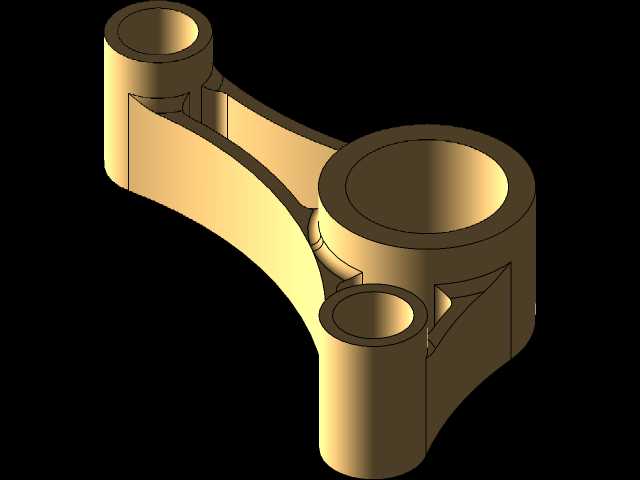

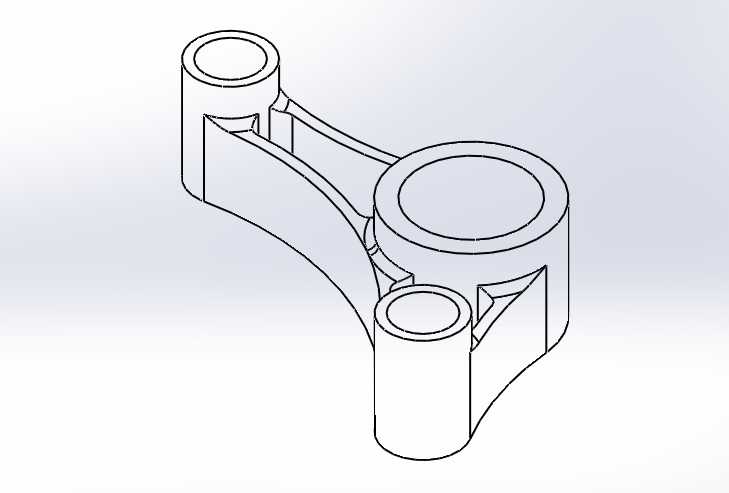

这款三孔连接摇臂结构件，常见于流体控制阀门的阀组联动模块、小型执行机构的传动链路当中，承担着动力传递、行程同步、多部件点位连接的核心作用。从结构布局来看，三个带同轴通孔的圆柱凸台分别对应三个安装铰接点位，中间大直径凸台为核心铰接支点，两侧大小不一的凸台分别对接动力输入端与执行输出端，弧形连接臂在三个凸台之间形成连续的传力路径，臂身与凸台衔接处设置的三角加强筋，能够在不额外增加整体壁厚的前提下，大幅提升交变载荷下的结构刚性，避免长期往复动作出现臂身形变、铰接孔位偏移的问题。

从实际工况适配角度出发，这类摇臂通常工作在中低载荷的往复摆动场景下，比如小型气动阀组的开关联动、轻工设备的工位切换传动机构，安装时三个铰接孔分别通过销轴与对应部件连接，核心支点凸台的通孔与固定基座的销轴配合，作为整个摇臂摆动的旋转中心，大直径凸台的孔长更长，与销轴的配合接触面积更大，能够承受摆动过程中产生的径向倾覆力矩，避免铰接位出现偏磨。两侧的连接凸台分别对接驱动件与被驱动件，其中尺寸偏小的凸台通常对接气缸推杆、电磁铁顶杆这类动力输出部件，尺寸稍大的凸台对接阀芯拨杆、工位挡块这类执行端部件，弧形臂身的曲率设计完全避让开摆动路径上的周边部件，在整个摆动行程范围内不会与阀组壳体、相邻管路、固定螺栓产生运动干涉。

设计过程中首先要确定三个铰接点的中心距，中心距的尺寸直接决定了传动比与输出行程，比如动力输入端凸台到支点凸台的中心距，和输出端凸台到支点凸台的中心距比值，决定了输入行程到输出行程的放大或缩小比例，需要匹配驱动件的额定行程与执行端需要的动作行程来核算。其次是铰接孔的公差配合，三个通孔均采用基孔制间隙配合，孔径公差控制在H7级别，既能保证销轴装配顺畅，又能避免配合间隙过大导致的传动空程，孔口位置设置微小倒角，去除机加工产生的毛刺，也方便销轴装配时的导入。臂身的厚度设计需要结合材料的屈服强度核算，通常采用压铸铝合金或者锡青铜作为毛坯材料，铝合金材质重量轻、运动惯量小，适合高频往复摆动的场景，锡青铜材质耐磨性能好，适合无额外润滑、动作频次稍低的阀组场景，臂身与凸台衔接处的圆角半径不小于3mm，避免应力集中导致的疲劳断裂，加强筋的厚度取臂身厚度的0.7倍，筋条高度不超过凸台高度的二分之一，避免加强筋与周边安装部件产生干涉。

安装边界方面，核心支点凸台的下端面为安装定位基准面，装配时该端面与基座安装面贴合，保证三个铰接孔的轴线与安装面垂直，垂直度公差控制在0.02mm以内，避免摆动过程中出现卡滞。整个摇臂的摆动角度通常在0到45度区间内，在两个极限摆动位置时，臂身的外轮廓距离周边固定部件的最小间隙不小于2mm，预留出足够的装配误差余量与热胀冷缩空间。三个凸台的端面均不超出配合部件的安装端面，避免销轴装配后出现轴向窜动时凸台端面与相邻部件产生摩擦。这类结构件在建模过程中需要重点关注三个孔位的位置度公差，位置度误差过大会直接导致装配时销轴无法穿入，或者装配后传动阻力过大、动作卡滞，建模完成后需要做全行程的运动干涉检查，模拟整个摆动过程中臂身、凸台、加强筋与周边所有部件的相对位置，确认无硬点干涉后再进入工程图输出环节。
