乘用车仪表台空调出风口结构设计

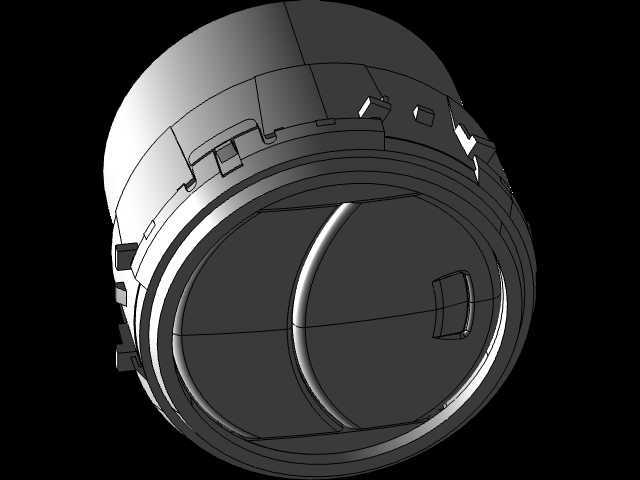

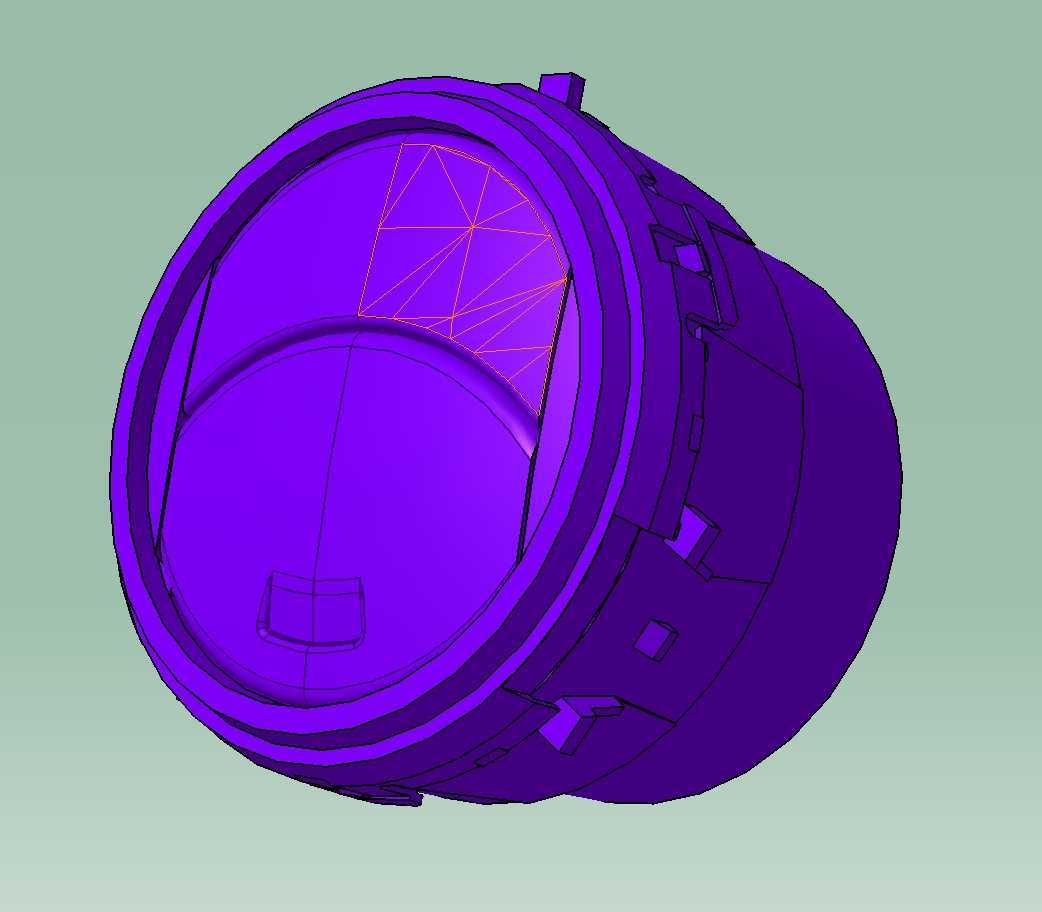

该部件为乘用车座舱仪表台集成式空调出风口，属于整车空调通风系统的末端执行部件，直接面向驾乘人员提供定向送风功能，是座舱热管理系统中直接影响乘坐体感的核心交互部件。从安装边界来看，该出风口完全嵌入仪表台注塑本体的预留安装腔体内，周圈与仪表台表皮的配合间隙控制在0.3mm以内，避免出现外观段差与漏风问题，后部与空调HVAC总成的送风风道通过密封海绵卡接，保证送风路径的密封性，减少风压损耗。

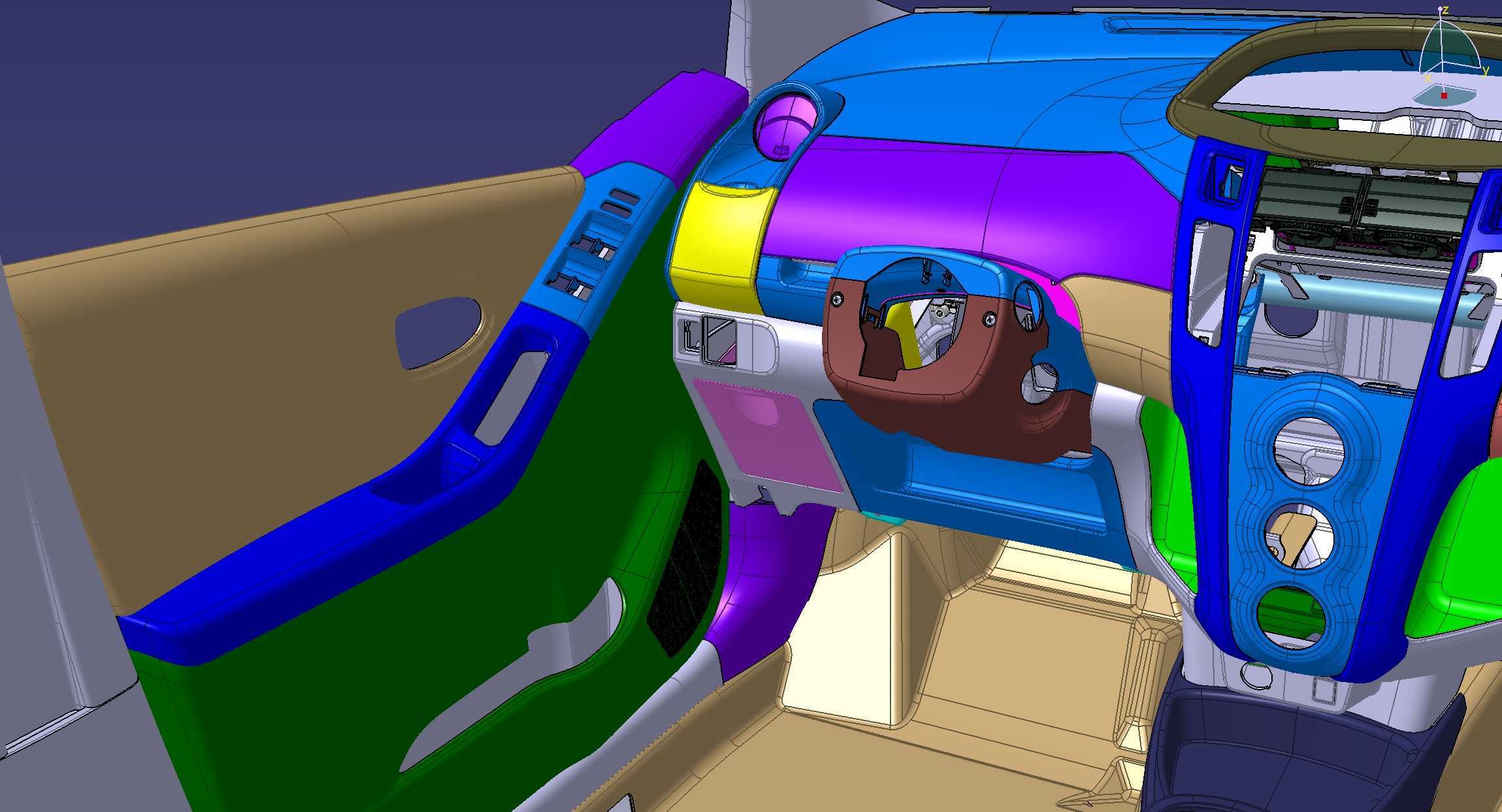

设计过程中首先需要匹配整车内饰的造型风格，出风口的外框曲面完全跟随仪表台的整体型面走势，保证装配后与周边的中控按键、显示屏、仪表罩的型面连续，没有突兀的棱角破坏内饰整体的视觉协调性。叶片组的设计采用多层可调结构，外层横向叶片负责上下方向的送风角度调节，内层纵向叶片负责左右方向的送风角度调节，调节阻尼通过叶片转轴处的弹性橡胶圈实现，操作力矩控制在0.2-0.4N·m之间，既保证调节时的段落手感，又能避免车辆行驶过程中叶片受振动自行移位，保证送风角度的稳定性。

在功能特性上，该出风口集成了风量调节拨轮，拨轮通过连杆结构控制后部的风门开度，可实现从完全关闭到全开的无级风量调节，完全关闭时风门与风道壳体的密封面贴合度达到95%以上，避免非送风状态下出现漏风、异响问题。出风口的所有运动部件之间都预留了0.15mm的运动间隙，考虑到整车在高低温环境下的塑料件膨胀变形量，避免在-40℃到85℃的工作温度区间内出现卡滞、异响问题。材料选择上，外框与叶片均采用耐候性ABS+PC合金材料，表面做哑光皮纹处理，避免阳光照射下出现反光干扰驾驶员视线，同时具备足够的抗冲击性能，在车辆发生碰撞时不会产生尖锐碎块造成乘员二次伤害。

从实际应用场景来看，该出风口需要覆盖主驾、副驾以及前排中部的送风需求，主驾侧出风口的送风角度范围专门做了优化，可覆盖驾驶员上半身从面部到胸部的核心区域，同时避免直吹驾驶员手部造成操作不适；副驾侧出风口的调节范围更大，可满足不同乘坐习惯的副驾人员的送风需求。结构设计过程中还充分考虑了装配工艺性，整个出风口总成采用模块化设计，所有叶片、转轴、拨轮、风门部件都可通过卡扣结构预组装成整体模块，最后整体卡入仪表台的安装位，不需要额外打螺丝，大幅提升总装车间的装配效率，降低人工成本。

风道接口的设计采用通用的矩形卡接结构，可匹配多数A级乘用车的HVAC风道输出端尺寸，不需要针对特定车型做大幅修改，具备一定的平台化适配能力。在细节设计上，叶片边缘做了0.5mm的圆角处理，避免用户调节时划伤手指，拨轮表面做了防滑凸点纹理，提升操作时的摩擦力，即使戴薄手套也能顺畅操作。整个出风口的内部流道做了顺滑过渡处理，没有突兀的直角结构，可降低送风时的风噪，在最大风量工况下，出风口位置的风噪控制在42分贝以内，不会对座舱内的语音交流造成干扰。
