乘用车主驾中控仪表台结构设计

　　这套仪表台结构围绕乘用车主驾操控核心区展开，首先要明确其核心应用场景是覆盖整车前部驾驶舱的人机交互、部件集成与碰撞防护需求，日常使用中需要承载组合仪表、中控功能按键、空调出风口、储物格、副驾安全气囊等多类部件的安装固定，同时要满足驾驶员在正常坐姿下的视线可达、操作顺手的人机工程要求，还要在正面碰撞过程中为乘员提供足够的吸能缓冲空间，避免硬质结构直接接触乘员造成额外伤害。

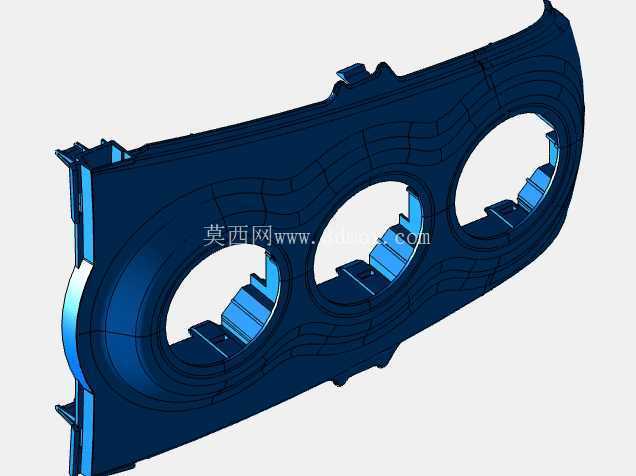

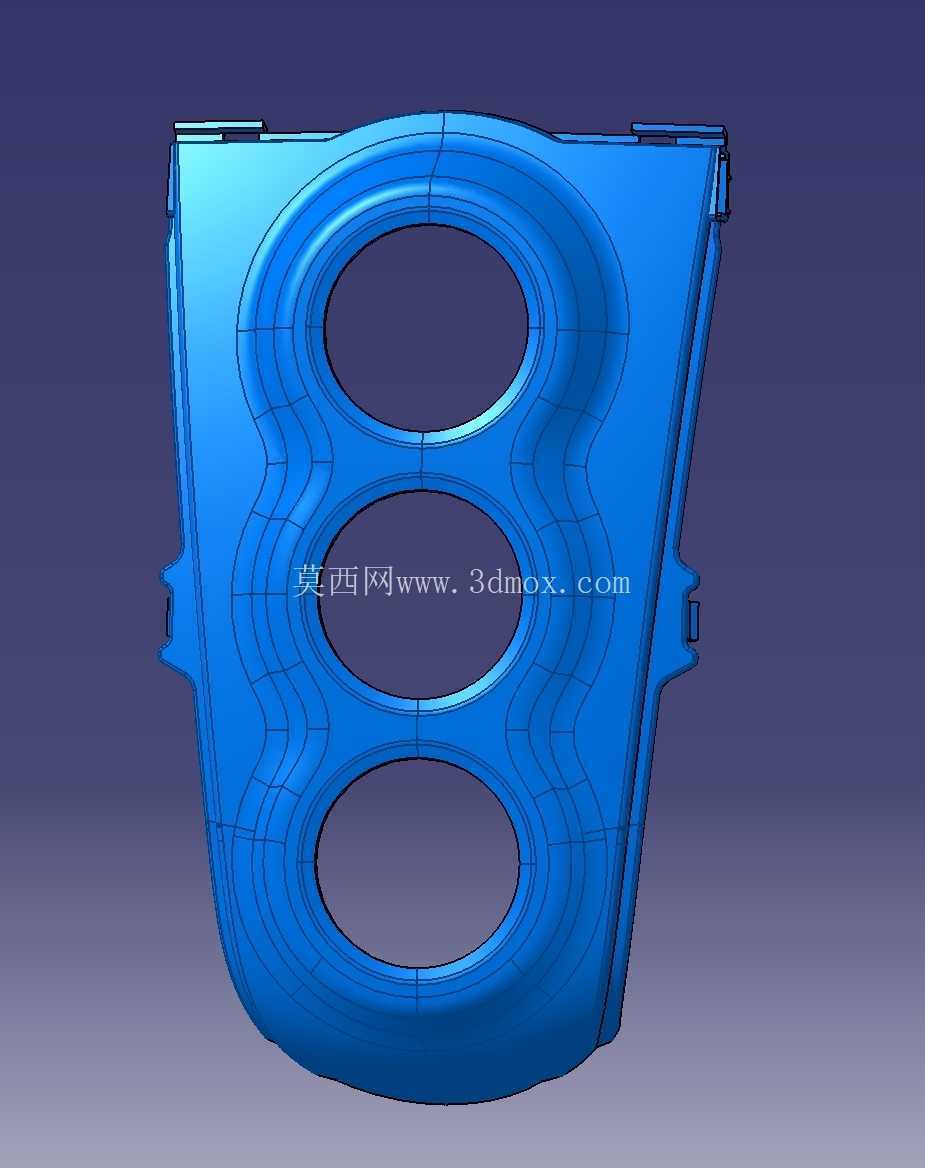

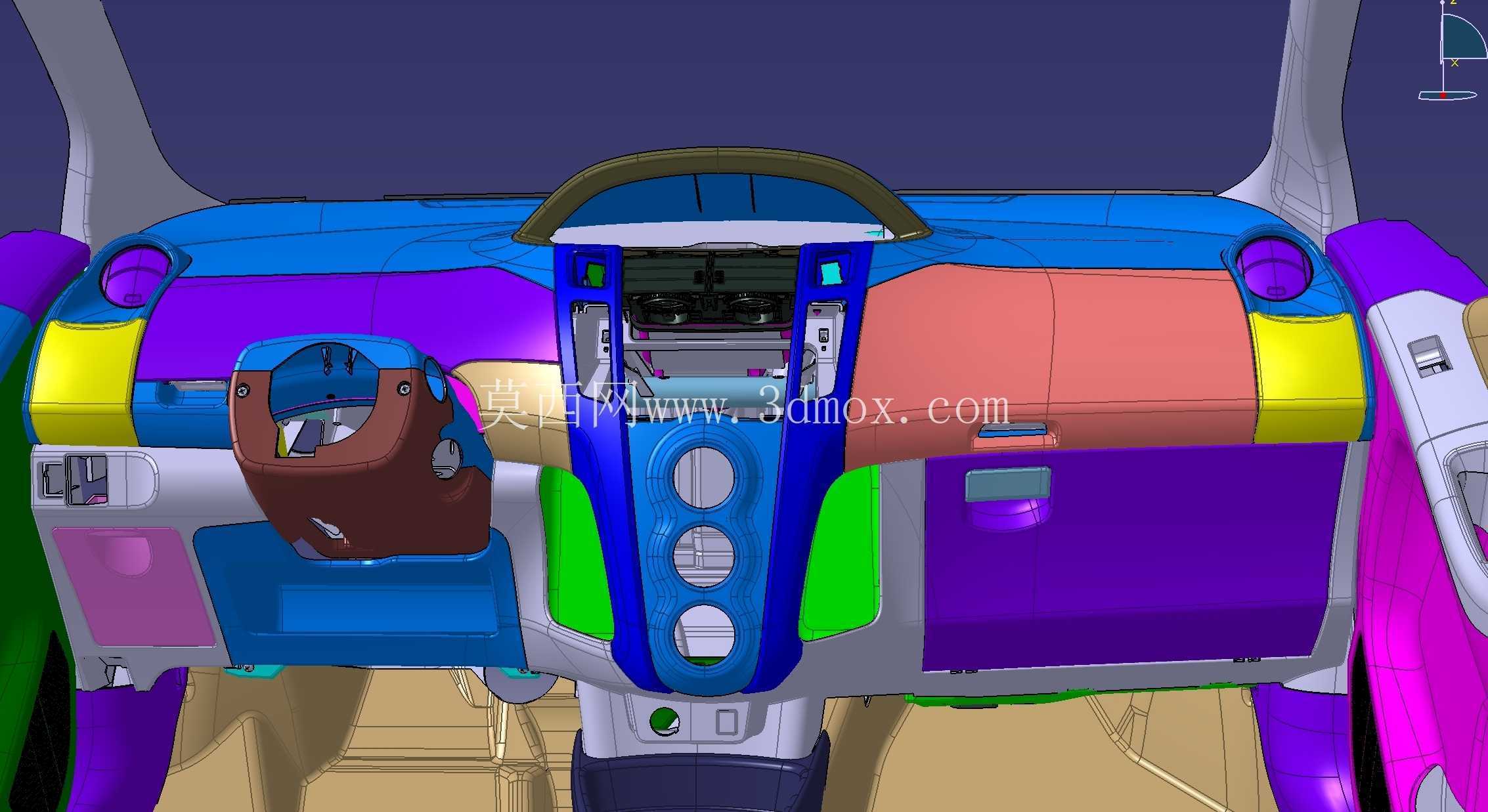

　　从设计思路上看，整个仪表台采用分块式模块化布局，首先以主驾转向柱护罩为核心基准，左侧衔接A柱下护板与左侧仪表台端盖，预留仪表台左侧出风口、灯光控制按键组的安装位，转向柱周边的护罩做了内凹避让设计，既给方向盘上下、前后调节留出足够运动间隙，也避免转向过程中护罩与方向盘、驾驶员腿部发生干涉。中部中控区域采用纵向分层布局，从上到下依次预留中控显示屏安装槽、空调控制按键组、圆形空调出风口、储物格与换挡机构衔接位，每个安装位都设计了对应的卡扣安装座与螺丝固定柱，不同功能模块的安装公差控制在±0.2mm以内，保证装配后各部件缝隙均匀，无松动异响问题。

　　副驾区域的仪表台做了大面平整化设计，表层预留软质包覆层的安装厚度，内部对应副驾安全气囊的位置设计了弱化线结构，保证气囊起爆时能按照预设路径冲破仪表台表层，不会出现碎片飞溅的问题，副驾前方的手套箱安装位预留了锁止机构、铰链的安装点，开合角度设计为110度，方便乘员取放大件物品，同时手套箱内部做了限位结构，避免车辆颠簸时手套箱自动脱出。

　　安装边界方面，整个仪表台的上部通过6个M6的固定螺栓与前围板横梁连接，下部通过4个塑料卡扣与中央通道、左右A柱下内饰板卡接，左右两端分别与车门内饰板预留5mm的安装间隙，避免车辆行驶过程中车身扭转造成内饰件摩擦异响。仪表台整体宽度匹配A级乘用车的1480mm前排舱内宽度，主驾区域距离方向盘中心的横向距离为320mm，保证驾驶员操作中控按键时手臂不需要过度伸展，中控区域的按键倾角设计为15度，刚好对应驾驶员正常坐姿下的视线角度，不需要低头就能看清按键标识。

　　功能特性上，这套仪表台在不同色块的分块位置都设计了对应的隔音棉粘贴位，能有效阻隔发动机舱传递到驾驶舱的噪音，空调风道集成在仪表台内部结构中，各个出风口的风道走向做了圆弧过渡，减少风阻的同时保证出风均匀，主驾侧的出风口可以独立调节风向与风量，满足驾驶员不同的吹风需求。仪表台内部还预留了线束走线的卡槽与固定扎带安装位，整车线束可以沿着仪表台内部的加强筋走向布置，避免线束与金属锐边接触造成绝缘层磨损，同时线束卡槽的设计也能减少车辆行驶过程中线束晃动产生的异响。

　　结构强度方面，仪表台的主体骨架采用PP+GF20材料注塑成型，关键安装柱的位置做了加厚加强筋设计，能承受150N的垂直载荷不发生永久变形，表层的软质包覆采用TPO材料，触感柔和的同时具备耐刮擦、抗紫外线老化的特性，长期阳光直射下不会出现变色、开裂的问题。在人机工程校核阶段，已经针对95百分位的男性人体模型与5百分位的女性人体模型做了操作可达性校核，保证不同身高的驾驶员都能顺利操作仪表台上的所有按键，腿部空间也不会被仪表台下沿侵占，踩踏板时膝盖不会与仪表台下护板发生碰撞。
