车载双镜头防护相机盒结构设计

　　这款车载双镜头防护相机盒，主要面向车载视觉感知系统的硬件防护需求设计，适配车载环境下复杂的振动、温变、粉尘工况，可直接安装在车辆前舱、侧围或者后尾门的预留安装位，为内置的双路图像采集模组提供可靠的结构支撑与防护。从实际使用场景来看，车载视觉模组往往需要长期暴露在车外或者半开放的安装空间，行驶过程中带起的碎石、扬尘，雨天的泥水飞溅，还有不同路况下持续的随机振动，都会直接影响镜头的成像稳定性与电路部分的使用寿命，这款壳体的设计正是围绕这些实际工况展开。

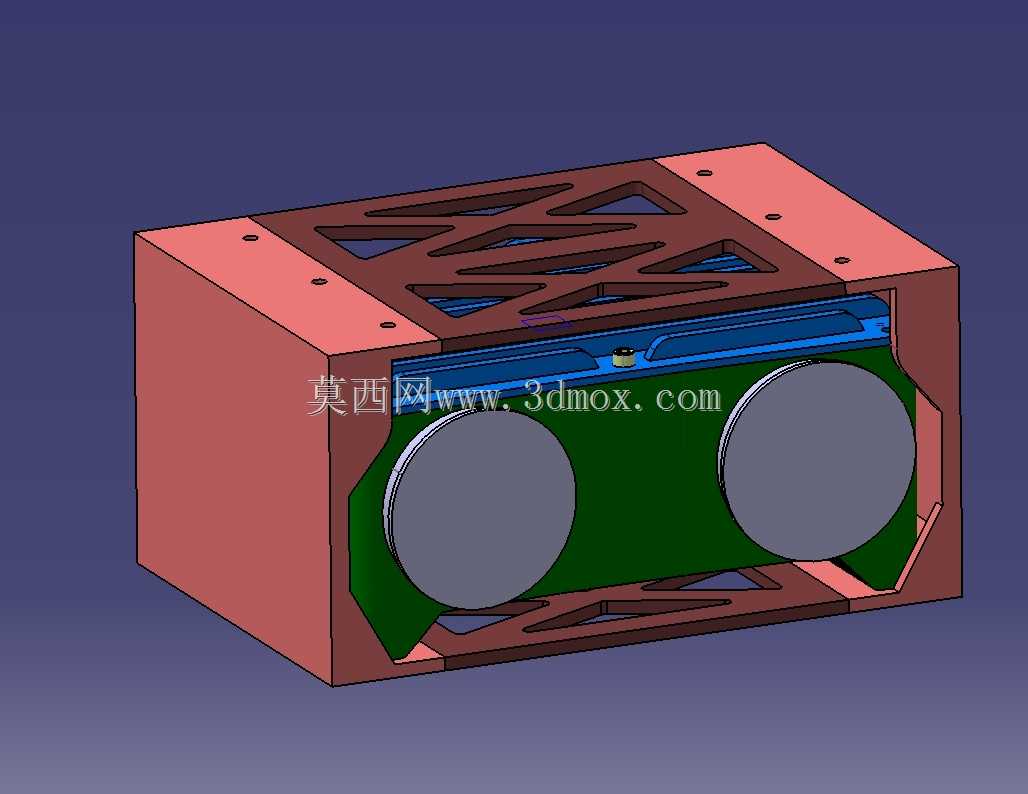

　　整体结构采用分体式框型设计，主体承载框为一体化铣削成型的框体，上下两个安装端面预留了均匀分布的沉头安装孔，安装时可以通过螺栓直接固定在车身的安装支架上，沉头孔的深度经过匹配计算，螺栓锁紧后端面不会突出，避免和周边覆盖件产生干涉。框体的上下盖板做了交错的镂空筋条设计，这种设计并非单纯为了减重，一方面镂空结构可以让盒体内部的空气形成流通通道，长时间工作的相机模组产生的热量可以通过镂空区域快速散出，避免密闭空间内积温导致图像传感器噪点升高；另一方面筋条的走向经过受力仿真优化，在镂空减重接近30%的前提下，整体抗扭刚度依然可以满足车载振动测试的要求，经过强化路面的持续振动测试后，框体不会出现形变导致的镜头光轴偏移问题。

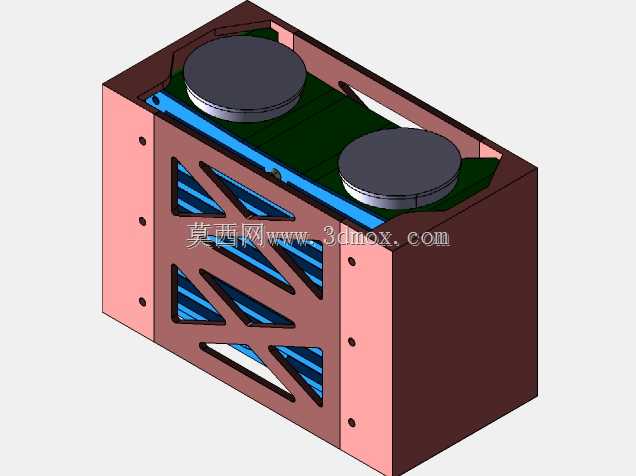

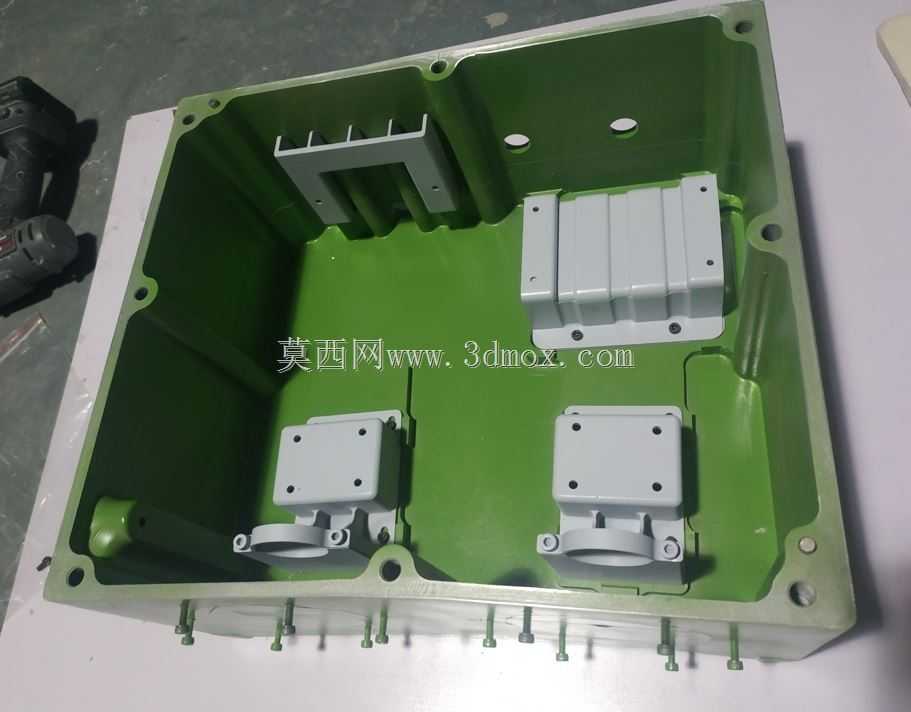

　　镜头安装面是整个结构的核心定位基准，两个圆形的镜头避让孔采用同轴度公差管控，孔位的中心距严格匹配双镜头模组的基线距离，安装时镜头前端可以从孔位穿出，孔位内侧预留了密封胶圈的安装槽，装配时套上发泡硅胶密封圈后，镜头端面和框体之间可以形成IP65级的密封防护，阻挡泥水和粉尘进入盒体内部。盒体内部的腔体做了分层设计，底层预留了电路板的安装螺柱，高度刚好匹配常用的车载相机PCB板厚度，中层预留了镜头座的定位台阶，装配时镜头座可以直接卡在台阶上，不需要额外调整位置，就能保证镜头光轴和安装端面的垂直度要求，减少装配环节的调校工作量。

　　从安装边界来看，这款相机盒的整体外轮廓尺寸控制得非常紧凑，宽度方向刚好容纳双镜头模组加侧边的走线空间，长度方向预留了连接器的插拔余量，安装时不需要额外改动周边的车身结构，直接替换同规格的旧款相机防护盒即可。侧边预留了走线缺口，缺口位置做了圆角打磨，避免穿线时割伤线材外皮，同时缺口处可以配套安装防水格兰头，锁紧后线材和壳体之间也能形成可靠密封。框体的边角全部做了R角过渡处理，一方面避免安装过程中锐边划伤操作人员，另一方面也可以减少车辆行驶过程中的风阻，同时降低边角位置的应力集中，在受到轻微外力撞击时不会出现开裂问题。

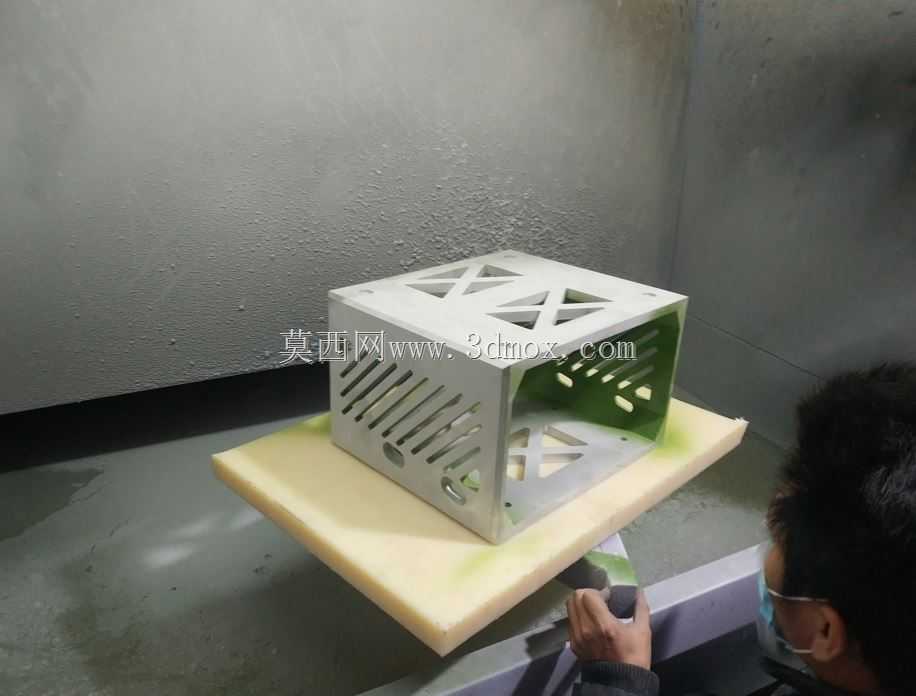

　　在设计思路上，这款结构没有采用常见的全密闭方盒设计，而是结合车载相机的实际散热需求做了半开放的筋条结构，平衡了防护性能、散热效率和整体重量三个核心指标。实际装车验证过程中，在夏季高温环境下连续行车4小时，盒体内部的温度比全密闭壳体低12摄氏度左右，图像传感器的工作稳定性明显提升；在经过碎石路面、搓板路的累计1000公里测试后，镜头的光轴偏移量控制在0.1度以内，完全满足车载视觉系统的标定精度要求。另外，框体的材质选用常用的6061铝合金做表面氧化处理，重量轻且耐腐蚀，适合车载环境下长期使用，加工工艺也适配常规的CNC铣削加工，不需要特殊的工装夹具，批量生产时的加工效率和成本控制都有明显优势。
