本田思域车型前下悬挂控制臂结构设计

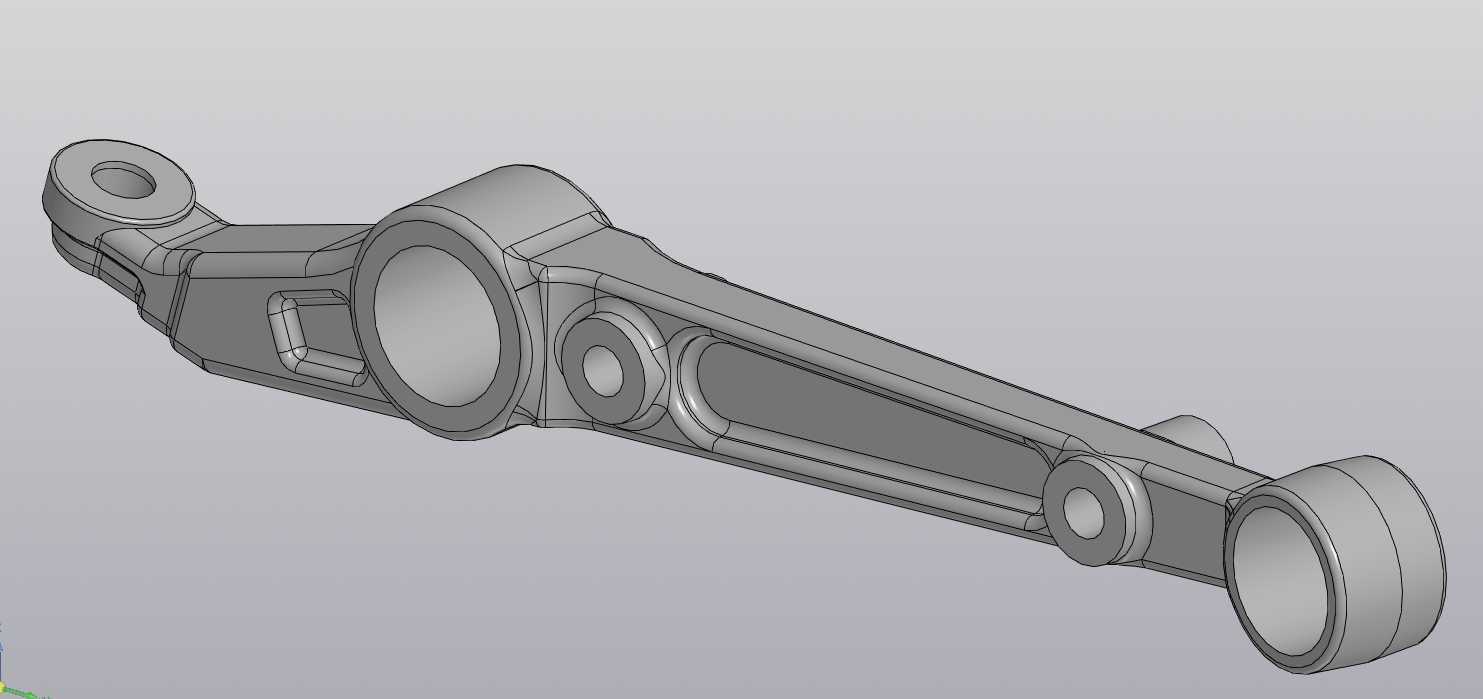

　　汽车底盘悬架系统中，前下悬挂臂是承担车轮与车身连接、传递多向载荷的核心结构件，直接影响车辆行驶的操控稳定性、转向响应精度以及行驶平顺性，在乘用车底盘开发与改装验证环节，这类零件的三维结构数据是开展运动学仿真、硬点校核、干涉检查的基础支撑。这款悬挂臂对应本田思域及同平台衍生车型的前悬右下控制臂前部段，建模过程中依托实件测绘完成，采用卡尺完成各安装点位的孔径、孔距、臂身截面厚度等线性尺寸采集，搭配数字倾角仪校准各安装面的空间角度、铰接点轴线的空间夹角，确保模型的几何精度能够满足悬架运动学计算的需求，可用于前期方案验证、改装件开发的参考基准，不适用于直接开模制造的生产级场景。

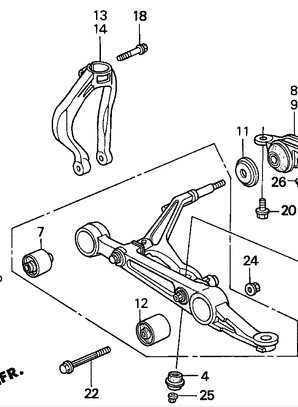

　　从功能特性来看，该部件作为前悬架的导向传力构件，需要同时承受车轮传递的纵向制动力、驱动力，横向转向侧倾力，以及路面颠簸带来的垂向冲击载荷，因此结构设计上采用了变截面的臂身形态，在铰接点位做了局部加厚的加强结构，臂身中部设置镂空减重结构，在保证结构刚度满足载荷要求的前提下，尽可能降低零件自身重量，适配乘用车轻量化的设计需求。三个核心铰接点位分别对应不同的连接功能：靠近车身侧的大尺寸衬套安装孔用于连接副车架，承担主要的载荷传递与振动过滤功能；中间的铰接点位用于连接减震器支柱或者稳定杆连杆，实现悬架与弹性元件的力传递；外侧的球销安装位用于连接转向节，是车轮转向动作随动、定位参数保持的关键连接点。

　　从安装边界来看，各铰接孔的同轴度、安装面的平面度都有明确的工程要求，建模时严格还原了各点位的相对位置关系，确保装配时不会出现硬点偏移导致的四轮定位参数失准问题。在实际应用场景中，这类悬挂臂的三维模型可用于多个工程环节：在底盘改装领域，可基于该模型开展强化摆臂的开发，通过调整臂身截面厚度、更换铰接衬套的刚度参数，适配赛道驾驶的高载荷需求；在车辆维修环节，可依托模型数据开展副厂替换件的尺寸校核，避免替换件安装后出现跑偏、轮胎异常磨损等问题；在教学与仿真场景中，可将模型导入多体动力学软件，搭建前悬架运动学模型，分析车轮上下跳动时的前束角、外倾角变化规律，验证悬架K&C特性是否符合设计目标。

　　设计思路上，该模型优先保证了各安装硬点的位置精度，对于臂身的过渡圆角、局部加强筋的细节做了贴合实件的还原，没有做过度的简化处理，避免仿真计算时因为结构简化导致的刚度分析结果偏差。需要注意的是，当前模型仅为悬挂臂的前部段，后部连接结构尚未完成整合，使用时需要结合对应车型的完整悬架硬点数据做配套校核，不能直接用于整车级的装配验证。从结构受力的角度分析，臂身的应力集中区域主要出现在各铰接点的连接处、臂身截面突变的位置，建模时保留了这些区域的原始几何形态，便于后续开展有限元强度分析时，准确识别应力集中风险点，为结构优化提供数据参考。对于从事底盘结构设计、改装件开发的工程人员来说，这类基于实车测绘的悬挂臂模型，能够有效缩短前期逆向建模的时间成本，快速进入方案验证与优化环节，避免从零开始测绘带来的尺寸偏差风险。
