在乘用车辆转向系统的改装作业中,转向柱与车身安装位的适配一直是结构匹配的核心难点,尤其是跨规格转向柱替换场景下,原车安装孔位、贴合面轮廓往往无法直接匹配改装件的安装基准,这就需要专用的适配支架来完成两者的刚性连接,本次涉及的适配支架正是针对特定车型换装非原厂规格转向柱的场景设计。从实际装车场景来看,这类适配支架需要承担转向柱传递过来的全部操作载荷,包括日常打方向时的扭转力矩、颠簸路面行驶时底盘传递上来的振动冲击,甚至是极端工况下的碰撞受力,因此结构设计上首先要保证连接刚性,不能出现受力形变导致的转向虚位、旷量问题。观察该支架的整体结构,采用分段式弯折的板状构型,整体沿转向柱安装的走向布置,四个端部各设置一个圆形安装通孔,
孔位的位置精度直接决定了装车后的匹配度,设计阶段需要严格对齐车身侧的原有安装螺柱位置,同时匹配转向柱侧的固定点坐标,避免出现强制装配导致的内应力残留。支架的弯折角度是经过实车测绘确定的,每一段的折弯角度都对应车身安装面与转向柱固定面之间的空间夹角,保证安装后支架与两个连接面完全贴合,不会出现局部悬空导致的受力集中。板材厚度的选择经过载荷校核,既不会因为厚度过大增加不必要的簧下质量,也不会因为厚度不足在长期交变载荷下出现疲劳开裂,边缘位置做了倒角处理,避免安装过程中划伤线束或者操作人员。在实际安装作业中,该支架不需要对原车车身结构做任何切割、焊接改动,完全利用原车预留的安装点位完成固定,属于无损改装的适配部件,
四个安装孔的孔径匹配原车常用的固定螺栓规格,安装时按照对角顺序逐步拧紧螺栓即可保证压合面受力均匀。设计过程中首先通过实车扫描获取车身安装位的三维点云数据,再结合待安装转向柱的固定点参数,在三维建模环境中完成支架的初始构型,随后通过有限元分析模拟不同工况下的应力分布,对应力集中的局部区域做了加宽处理,对非受力区域做了适当的轮廓优化,在保证结构强度的前提下尽可能控制零件重量。支架的安装边界完全在原车转向管柱的周边空间内,不会与周边的仪表台骨架、踏板机构、线束管路产生运动干涉,转向柱全行程转动过程中,支架本身不会与周边零部件发生刮碰。从功能特性来看,该支架除了完成基础的连接固定作用外,还承担了定位基准的作用,安装后转向柱的中心角度、

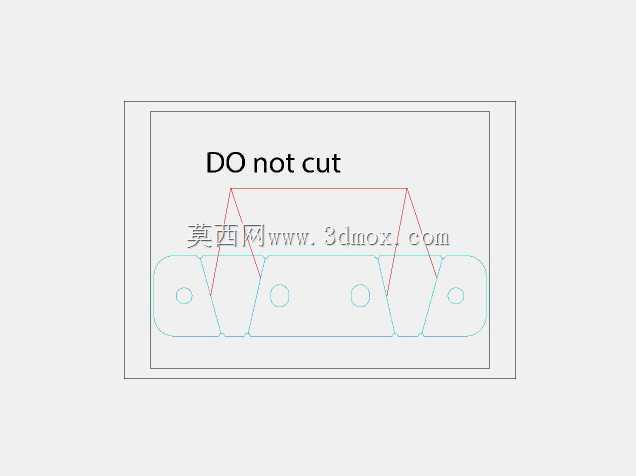

前后位置都与设计值保持一致,保证方向盘的安装位置符合人体工程学要求,不会出现方向盘偏移、角度不正的问题。需要注意的是,这类涉及转向系统的改装部件,在部分地区的车辆管理规定中属于受限改装范畴,装车前需要确认当地的相关法规要求,同时安装完成后要反复检查螺栓的紧固力矩,做多次全方向转向测试确认无卡滞、无旷量后再上路行驶。在建模过程中,所有的折弯半径都匹配常规钣金加工的工艺要求,不需要特殊的定制模具即可完成生产,安装孔的位置公差控制在±0.1mm以内,保证装车时的互换性,不需要现场二次修配。支架表面采用发黑处理,具备基础的防锈能力,适配车内的使用环境,不会因为长期使用出现锈蚀脱落的问题。
