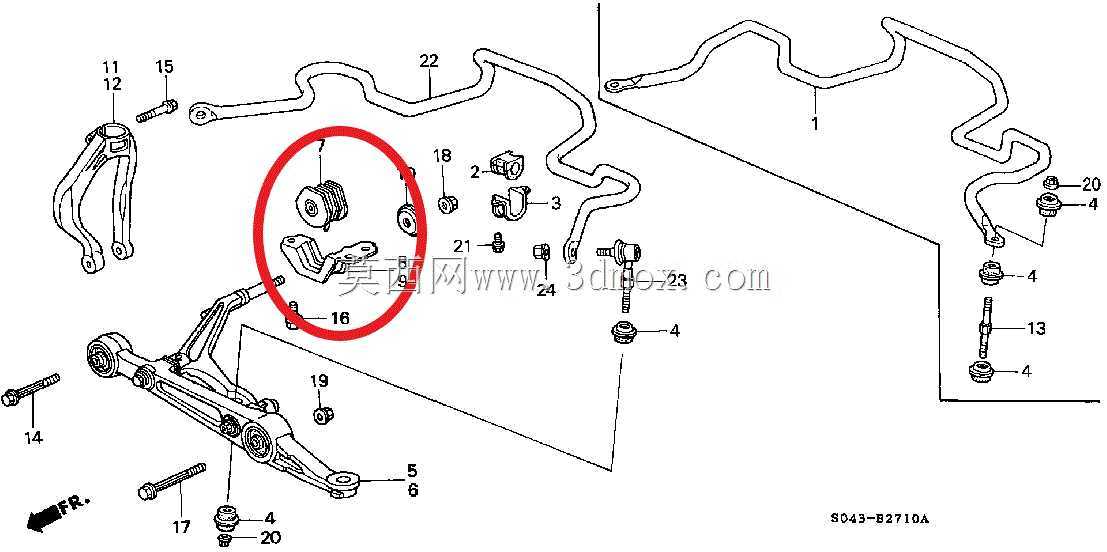

思域前下控制臂支架衬套总成结构

　　在乘用车前悬架系统的开发与维修替换环节，控制臂与副车架、转向节的连接缓冲部件，直接决定了底盘行驶质感与操控响应表现，这套前LCA支架与衬套结构，正是面向横置前驱车型前下控制臂的车身连接端设计，承担着承载、隔振、定位三重核心作用。日常行驶过程中，路面传递的细碎振动、过弯时的横向载荷、制动时的纵向冲击力，都会先作用在控制臂上，再通过这套衬套与支架的组合传递至车身，衬套的橡胶变形量直接过滤掉高频振动，避免路感过于生硬传递到驾驶舱，而金属支架则承担刚性载荷传递，保证控制臂的运动轨迹始终在设计边界内，不会出现位移偏差导致四轮定位参数失准。从结构设计逻辑来看，金属支架采用冲压成型的异型钣金结构，贴合副车架安装面的位置设计了两个同轴安装孔，

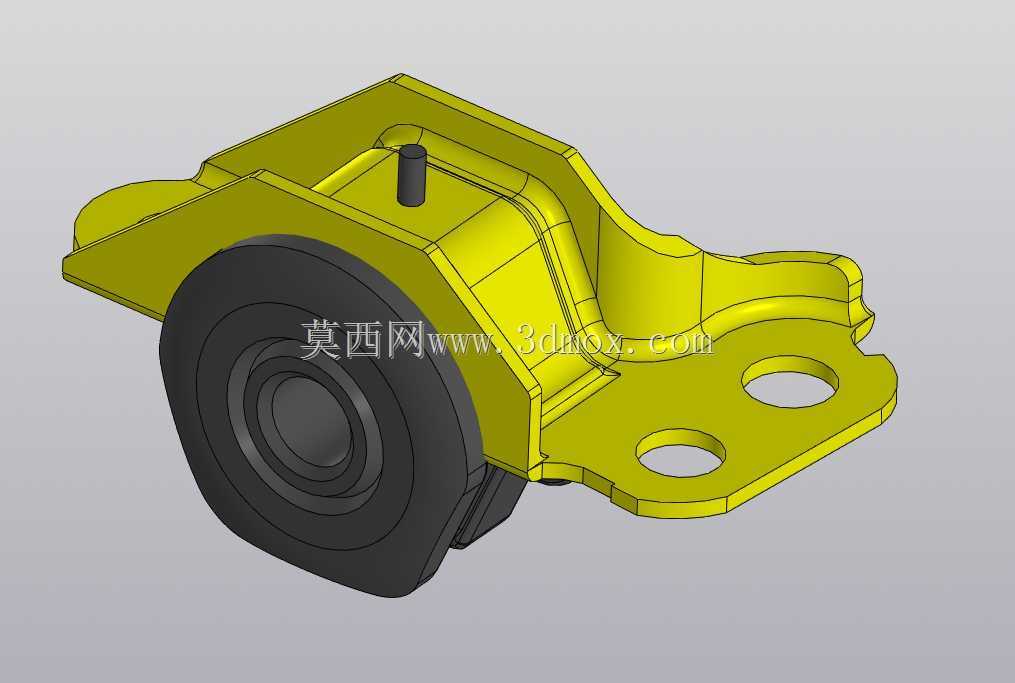

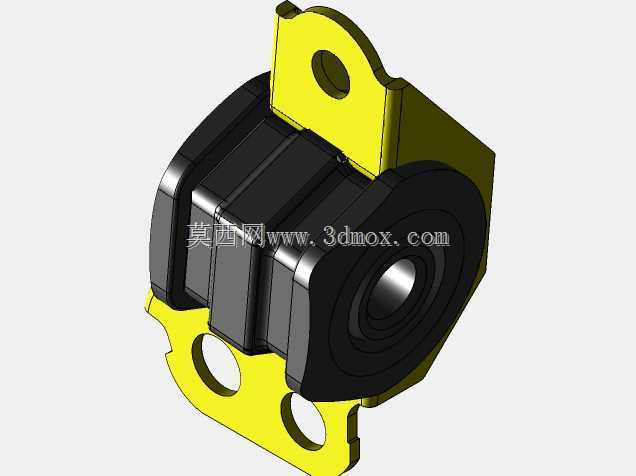

　　用于通过螺栓将整个总成固定在副车架的对应安装位上，安装孔的位置度公差控制在±0.1mm范围内，避免装配后出现应力集中导致支架早期开裂。支架与衬套结合的位置采用翻边包裹结构，将橡胶衬套的金属外圈完全压装包裹在支架的安装座内，压装过盈量控制在0.15-0.2mm之间，既保证衬套不会在长期交变载荷下出现松脱转动，又不会因为过盈量过大导致橡胶衬套出现预压变形，影响初始刚度特性。衬套部分采用橡胶与金属内芯、外圈硫化结合的结构，金属内芯预留了与控制臂连接的通孔，内芯与橡胶的结合面做了滚花处理，提升硫化结合强度，避免长期扭转过程中橡胶与金属芯出现脱粘。需要注意的是，当前呈现的衬套处于自由未压缩状态，和实车装配后的预压状态存在形态差异，

　　自由状态下橡胶部分存在的结构干涉，在实际压装到支架、完成整车装配后会被预压缩量抵消，属于设计阶段的正常状态，并非结构设计错误。从安装边界来看，整个总成在整车坐标系下的安装空间需要预留足够的摆动余量，控制臂上下跳动行程内，支架不能与周边的副车架加强筋、转向横拉杆、稳定杆连杆出现运动干涉，衬套的径向刚度、轴向刚度、扭转刚度参数需要匹配整车的底盘调校取向，偏向舒适的调校会降低衬套的径向刚度，提升振动过滤能力，偏向操控的调校则会提升衬套刚度，减少控制臂的位移量，提升转向响应速度。在售后维修场景中，这类部件如果出现橡胶老化开裂、支架变形的情况，会导致车辆行驶时出现底盘异响、跑偏、轮胎异常磨损的问题，更换时需要严格按照工艺要求压装衬套，

　　避免用硬物直接敲击橡胶部分导致衬套内部损伤，装配时螺栓需要在车辆处于水平落地状态下拧紧到规定扭矩，避免衬套长期处于扭曲状态缩短使用寿命。在三维建模过程中，这类底盘件需要重点还原安装孔位的相对位置、衬套的橡胶型面、支架的折弯弧度，尤其是支架上的定位小凸柱结构，是装配时的定位基准，能够提升装配效率，避免支架装反或者错位，建模时需要保证该凸柱的位置精度与直径尺寸，和副车架上的定位孔完全匹配。
