工业防水铸铝接线盒三维结构设计

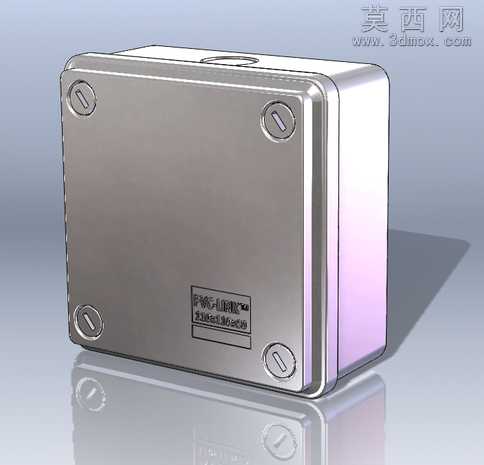

本作品为工业场景使用的铸铝防水接线盒三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于工业接线防护的尺寸需求确定壳体长宽高基准，分别构建盒身与盒盖两个核心主体结构，对壳体边缘做圆角过渡处理，既避免铸铝加工时的应力集中问题，也提升产品外观的精致度。盒体四个角位设计了内嵌式螺丝安装位，对应一字槽紧固螺丝的装配结构，螺丝孔位做沉台处理，保证螺丝安装后不突出壳体表面，避免安装使用过程中出现刮蹭问题，同时沉台结构也能辅助密封胶圈的定位，提升整体防水防尘性能。盒体正面预留了标识铭牌的蚀刻安装区域，可用于标注产品型号、防护等级、电气参数等信息，建模时对铭牌区域做微凸台处理，模拟真实铸铝件的铭牌冲压效果。材质渲染阶段，壳体主体采用磨砂铸铝材质，调整金属粗糙度参数模拟压铸铝件的哑光金属质感，边缘位置做轻微的高光处理还原金属边缘的反光特性，盒盖与盒身的接缝处做细微的结构线处理，清晰展现两个部件的装配关系，场景内添加反光地面，通过光影反射突出壳体的方正造型与金属质感。结构设计上充分考虑工业现场的使用需求，壳体侧壁预留了线缆穿入的敲落孔位结构，可根据实际接线需求开孔安装防水电缆接头，内部预留了接线端子排的安装凸台，方便后期装配电气接线组件，整体壁厚均匀，符合铸铝件的加工工艺要求，避免出现壁厚不均导致的铸造缺陷。设计思路围绕工业电气接线的防护需求展开，兼顾结构强度、密封性能、加工可行性与外观质感，还原真实工业接线盒的所有细节特征，可用于电气布线方案展示、工业场景建模素材、产品结构参考等用途。
