25毫米管径PVC管用C型抱箍管卡

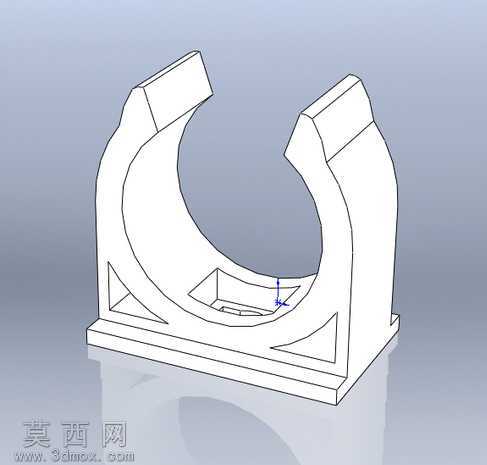

本作品为适配25毫米外径PVC管材的C型夹持固定件，整体采用SolidWorks完成全参数化三维建模，建模过程以对称结构为核心基准，先绘制单侧截面轮廓通过镜像命令生成主体框架，再对各棱边做统一倒圆角处理，避免应力集中的同时提升注塑成型的工艺合理性。模型渲染阶段采用哑光硬质工程塑料材质，模拟实际PVC注塑配件的表面质感，背景选用渐变浅灰底色，搭配柔和的环境漫反射光照，清晰呈现零件的结构轮廓与壁厚分布，视图中保留的三维坐标系标识明确了建模的基准方向，便于后续工程图导出与加工对接。结构设计上，零件底部为平整矩形安装底板，底板上预留安装定位结构，可通过螺丝将整个管卡固定于墙面、设备机架等安装基面；主体为半开放C型环抱结构，开口尺寸略小于25毫米PVC管外径，依靠塑料自身的弹性形变可将管材卡入环抱腔体内，无需额外紧固件即可实现管材的初步卡紧定位，环抱内壁与管材外壁弧度完全匹配，保证夹持接触面积充足，避免管材局部受压变形；在C型主体与底部安装底板的衔接位置，设计了三角形加强筋结构，分别布置于主体两侧与底板的连接处，大幅提升结构的抗弯折强度，避免管材卡入或受外力拉扯时衔接位置发生断裂。设计思路围绕PVC管线明装固定的实际使用场景展开，兼顾安装便捷性与结构可靠性，半开放的C型结构无需穿管即可完成安装，在后期管线维护调整时也可直接将管材从卡箍中取出，无需拆卸整个固定件，大幅降低施工与维护的操作难度；整体壁厚均匀，符合注塑成型的工艺要求，避免出现缩痕、缺料等注塑缺陷，所有棱角位置均做钝化处理，安装操作时不会划伤施工人员与管材外壁。模型同时导出了通用STL格式，可直接用于3D打印快速打样验证结构适配性，也可导入其他三维软件进行后续的模具设计与结构优化，能够直接应用于家装水电布线、工业设备管路排布等场景的管线固定作业。
