内螺纹卡接式三通管道连接件结构设计

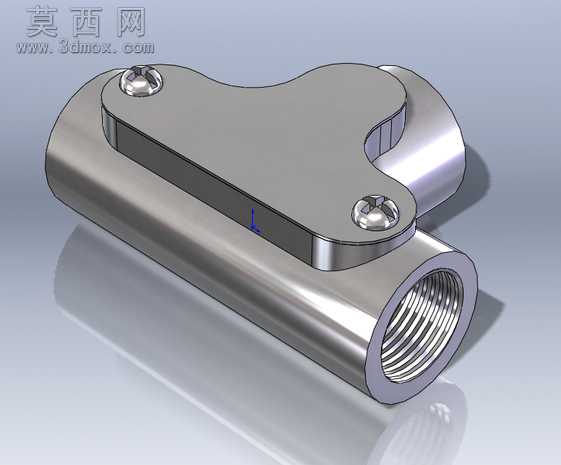

本作品为一款卡接式内螺纹三通管道连接件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循管路连接件的通用尺寸规范，对各接口的同轴度、密封面平面度、螺纹配合公差做了精准约束，确保模型可直接对接生产端的工艺拆解需求。模型搭建阶段先以基准轴、基准面完成三个通路口的空间定位，其中直通段为同轴等径内螺纹结构，侧通接口与直通段呈垂直排布，接口处均按照标准管螺纹参数绘制螺旋扫描特征，还原真实内螺纹的牙型、螺距与旋合长度，保证管路连接时的密封可靠性。主体结构分为下半部分的三通基体与上半部分的压合盖板两部分，盖板与基体的贴合面做了定位止口设计，避免装配时出现错位偏移，两个沉头螺丝孔位对称分布在盖板两端，建模时预留了标准紧固件的装配间隙，可直接匹配对应规格的内六角沉头螺钉完成锁紧固定。材质渲染阶段，三通基体与盖板均赋予哑光金属材质，模拟304不锈钢经精密机加工后的表面质感，对螺纹牙顶、盖板边缘、螺丝头部做了细微的倒角高光处理，还原金属零件的边缘加工特征，场景采用柔和的工作室漫反射光源，搭配浅灰色反光地面，清晰呈现零件的结构轮廓与曲面过渡细节，避免过强反光遮挡内螺纹、止口、沉孔等关键结构。设计思路上，这款三通摒弃了传统一体式三通的焊接成型结构，采用分体压合式设计，既保留了标准三通的管路分流功能，又可在管路检修时快速拆卸盖板清理管路内部积垢，无需整体截断管路即可完成维护操作，三个接口的内螺纹设计可直接与同规格外螺纹管路旋接，无需额外焊接或法兰转接，大幅降低现场装配的操作难度。建模过程中对所有锐边均做了R0.2-R0.5的圆角处理，既符合五金零件的加工工艺要求，避免应力集中导致的零件开裂，也还原了真实零件去毛刺处理后的外观状态，各结构的壁厚做了均匀化处理，避免注塑或金属压铸成型时出现缩孔、缺料等缺陷，整体模型结构完整，特征参数可编辑，可根据实际管路通径需求快速调整尺寸参数，适配不同的管路应用场景。
