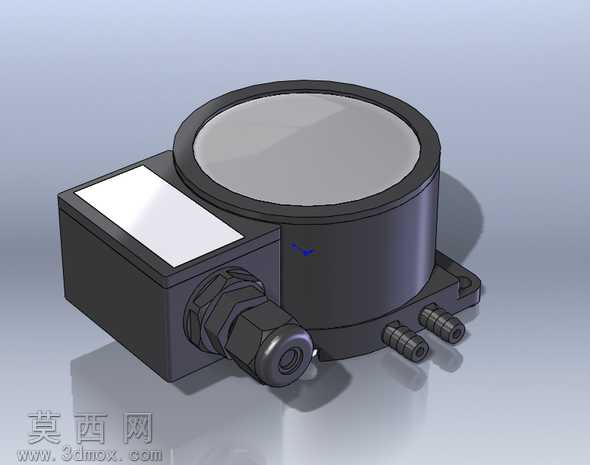

Dwyer604D-3压力变送器三维建模作品

本作品为Dwyer604D-3型压力变送器的三维建模成果，建模过程依托三维设计软件完成全参数化构建，严格遵循该型号600系列压力变送器的实物尺寸比例与结构特征进行还原。建模初期先梳理产品的整体结构逻辑，将产品拆分为圆形传感主体、方形接线腔体、电气接头、测压接嘴、安装固定座五大核心模块，逐模块进行草图绘制与特征建模，通过拉伸、旋转、倒角、扫描等基础特征命令完成主体轮廓搭建，针对接线腔体与圆形主体的衔接位置做了平滑过渡处理，还原实物的一体化压铸壳体结构特征。材质渲染阶段，针对不同部件匹配对应工业材质属性：主体壳体赋予哑光黑色工程塑料材质，调整粗糙度参数还原工业仪表外壳的磨砂质感，表面的标识区域做了局部高光处理模拟铭牌的覆膜效果；电气接头部分赋予金属镀锌材质，调整金属反射率与高光层级，还原航空接头的金属光泽与螺纹细节；测压接嘴部分做了深色金属材质处理，还原铜质镀镍接嘴的哑光金属质感，安装固定座的安装孔位做了细节倒角，还原实物的加工工艺特征。结构还原上，精准复现了产品的接口布局：侧置的防水电气接头带有完整的外螺纹与锁紧螺母结构，主体下方的两个测压接嘴保留了宝塔接头的环形卡槽细节，用于连接气管实现压差检测，底部的安装固定耳带有标准安装孔位，可直接匹配实际安装场景的装配需求。设计过程中重点考量了工业仪表的实用性特征，所有外部结构的圆角、倒角都严格参照实物的工业设计规范，避免尖锐棱角，既还原了产品的工业防护属性，也让模型整体视觉效果更贴近真实产品。渲染阶段采用柔和的工业产品打光方案，通过主光源、补光与环境光的搭配，突出壳体的材质层次与结构轮廓，阴影做了柔化处理，让模型展示效果清晰直观，既完整呈现了压力变送器的外部结构特征，也可用于工业场景的装配演示、产品展示等用途，模型结构完整无破面，各部件的装配关系清晰，可直接用于后续的工程装配校验、产品宣传素材制作等场景。
