立式工业混合搅拌罐体三维结构设计

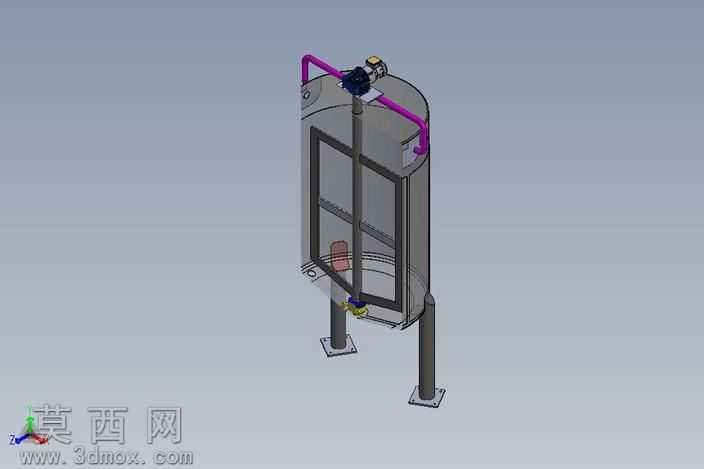

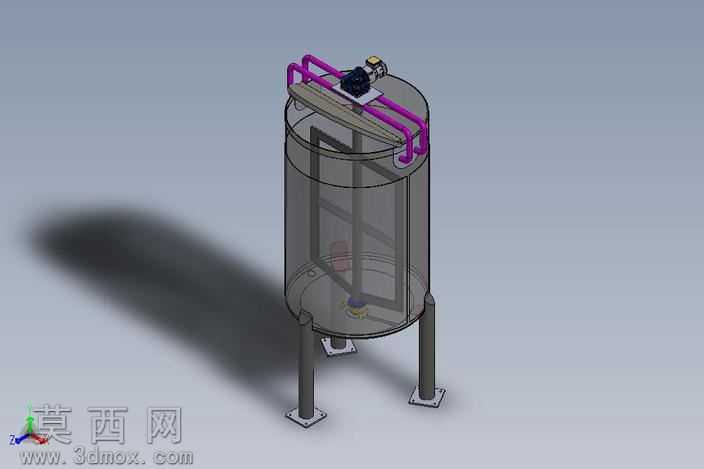

本模型采用SolidWorks进行全参数化三维建模，整体围绕立式常压混合罐体的工业应用场景展开设计，建模过程严格遵循化工混合设备的通用设计规范，对罐体的每一处结构细节都进行了1:1比例的还原。模型主体为立式圆柱形承压罐体，罐体侧壁设置了透明观察视窗结构，可直观观测内部物料的混合状态，视窗采用内嵌式密封安装结构，建模时预留了密封件的装配卡槽，保障罐体工作状态下的密封性能。罐体顶部配置了驱动电机与搅拌轴连接结构，顶部管路采用紫色硬质管材建模，还原了进料、排气的外接管路走向，管路与罐体的连接位置做了法兰对接结构的细节刻画，法兰盘的螺栓孔位、密封面都做了精细化建模，可直接用于后续的工程出图与装配校验。罐体内部设置了多层搅拌桨叶结构，桨叶采用斜叶式设计，建模时还原了桨叶与搅拌轴的键连接装配关系，可直观展示搅拌组件的传动路径，能够适配多相物料的混合搅拌工况，保障罐内不同位置的物料都能得到充分的剪切、混合。罐体底部采用锥形收底结构，底部设置了出料阀组件，阀门的手轮、阀芯连接结构都做了完整建模，可清晰展示出料端的控制逻辑。罐体外部配置了两根对称分布的支撑立柱，立柱底部采用方形安装底板，底板上预留了地脚螺栓安装孔，建模时还原了立柱与罐体侧壁的焊接连接筋板结构，保障整体支撑结构的强度合理性。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原工业罐体的金属质感，透明视窗采用高透亚克力材质并添加了轻微的折射效果，管路部分采用工程塑料紫色材质做区分，支撑结构采用碳钢喷塑的深灰色材质，不同部件的材质区分清晰，可直观分辨各组件的功能属性。整体设计思路围绕可装配、可校验的工程化需求展开，所有零部件之间都保留了合理的装配间隙，不存在结构干涉问题，既可以作为混合设备设计的参考方案，也可用于教学场景下的搅拌设备结构展示，帮助学习者直观理解立式混合罐的整体构造与工作原理。
