哈威3/8寸内六角接口单向止回阀结构

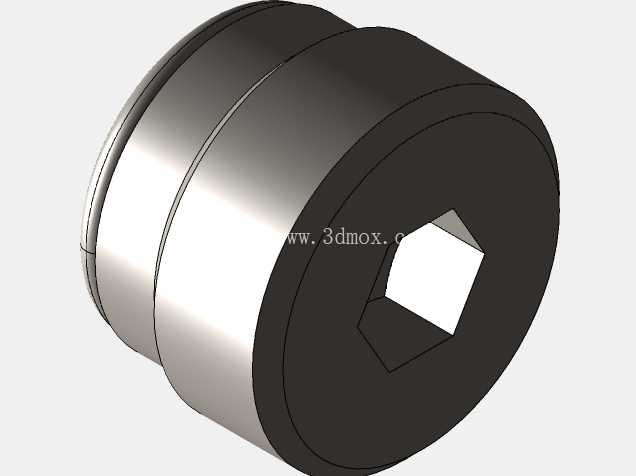

　　外圆面的阶梯结构对应插装孔的不同配合段，靠近出油端的小直径外圆与阀块安装孔形成间隙配合，起到安装导向作用，中间的轴肩位置可加装密封件，阻断高压油从安装配合间隙泄漏的路径，大端外圆与安装孔口的贴合面在旋紧后形成硬密封副，配合密封件可承受31.5MPa以内的常规液压系统工作压力。内六角驱动槽的深度设计兼顾扳手啮合长度与元件本体强度，槽底与内部流道的壁厚经过强度校核，避免在高压油作用下出现槽底变形或开裂问题，槽口做了微小倒角处理，既方便内六角扳手插入对位，也能去除机加工产生的毛刺，防止装配过程中毛刺脱落进入液压油路造成污染。该元件属于液压系统中常用的螺纹插装式单向止回结构，适配3/8英寸通径的液压油路，在中小型液压站、工程机械液压支路、机床液压夹紧回路中应用广泛，核心作用是控制液压油单向流通，避免回路压力反向冲击泵体或上游执行元件，保障油路压力稳定。从结构设计来看，整体采用阶梯轴式外轮廓，大端设置内六角驱动槽，可直接使用标准内六角扳手完成元件在阀块安装孔内的旋紧装配，无需额外定制工装，装配效率适配批量液压阀块的组装作业。

　　内部流道采用平滑过渡设计，进油端到出油端的通径变化平缓，没有直角突变结构，可最大程度降低液压油流经时的压力损失，减少油液发热问题，适配长期连续运行的液压工况。安装边界方面，该元件为插装式结构，完全安装后仅大端端面露出阀块表面，外露部分的轴向尺寸紧凑，不会与周边的管路、其他阀件产生干涉，适合在布局紧凑的集成阀块上使用，安装时的旋紧扭矩参考同规格钢制螺纹插装阀的标准参数，避免扭矩过大造成阀块螺纹滑牙或元件本体变形。

　　在实际使用场景中，这类止回阀常安装在液压泵的出口位置，防止系统停机时高压油倒流造成泵反转，也可安装在执行元件的进油支路，锁定执行元件的工作位置，避免负载变化导致的执行元件位移，比如在机床液压夹具回路中，该阀可在系统压力出现短暂波动时保持夹具腔的压力稳定，避免工件松脱。设计过程中重点考虑了元件的互换性，外轮廓尺寸、安装接口尺寸均符合哈威同规格clapet系列止回阀的通用标准，可直接替换同型号的损坏元件，无需修改阀块的安装孔尺寸，降低设备维护成本。

　　材质选用上，主体采用合金结构钢经淬火处理，表面做防锈氧化处理，既满足高压工况下的强度要求，也能适应常规液压油的腐蚀环境，内部密封件选用耐油丁腈橡胶材质，适配矿物基液压油的长期工作环境，工作温度范围覆盖-20℃到80℃，满足绝大多数工业液压场景的使用要求。流道内部的阀芯采用锥面密封结构，正向导通时阀芯在油液压力作用下开启，油液可顺畅通过，反向压力作用时阀芯锥面与阀座紧密贴合，实现零泄漏密封，相比钢球密封结构，锥面密封的对中性更好，长期使用后的密封可靠性更高，不会出现钢球偏移导致的反向泄漏问题。
