可3D打印磁吸式国际象棋套装结构设计

这套国际象棋套装的设计初衷是面向桌面休闲场景的轻量化使用需求，区别于传统实木、金属材质的棋具，整套结构完全适配FDM熔融沉积3D打印工艺，无需额外支撑结构即可完成所有零件的打印制作，大幅降低了个人用户自制棋具的门槛。从实际使用场景出发，日常休闲对弈、户外露营携带、儿童益智教学都是这套结构的核心适用场景，传统棋具普遍存在重量大、棋子易滑落丢失、携带不便的问题，这套设计在底座预留了标准圆形沉槽，可嵌入直径6mm、厚度2mm的钕铁硼强磁，配合棋子底部的毛毡粘贴位，既可以让棋子在棋盘上获得足够的吸附力，倾斜棋盘也不会出现棋子滑落的情况，毛毡还能避免棋子移动时刮花棋盘表面，减少移动时的摩擦异响。

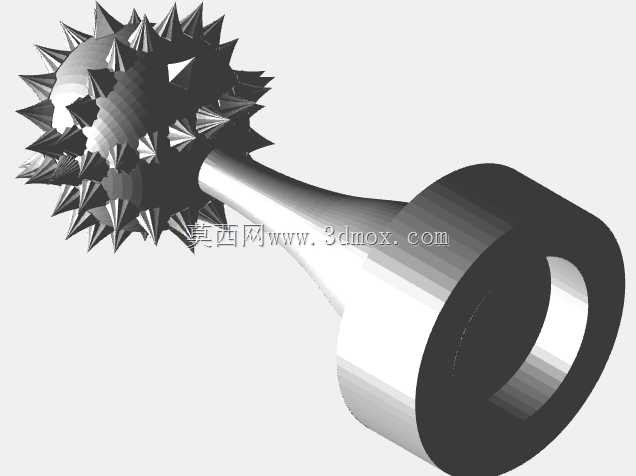

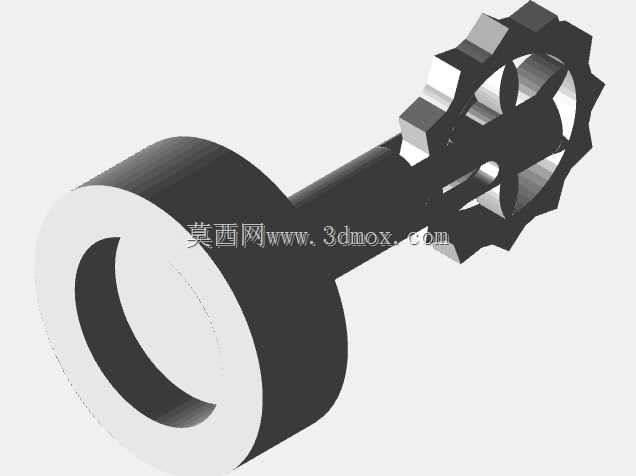

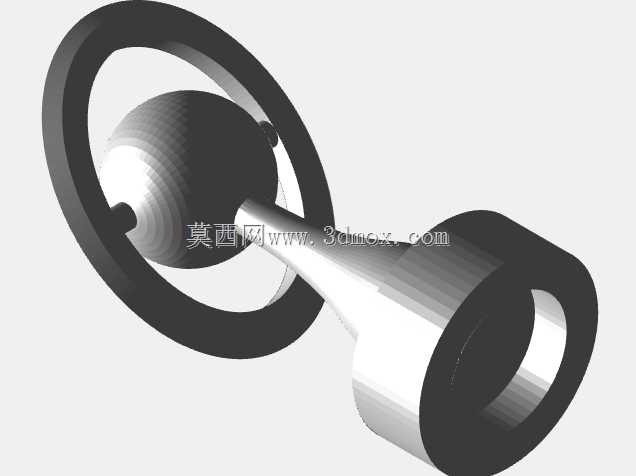

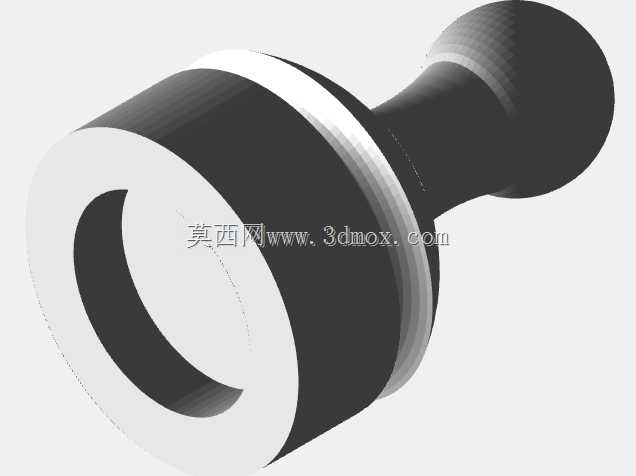

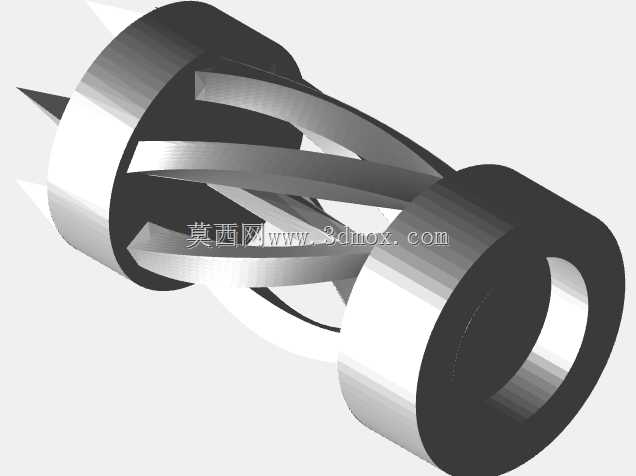

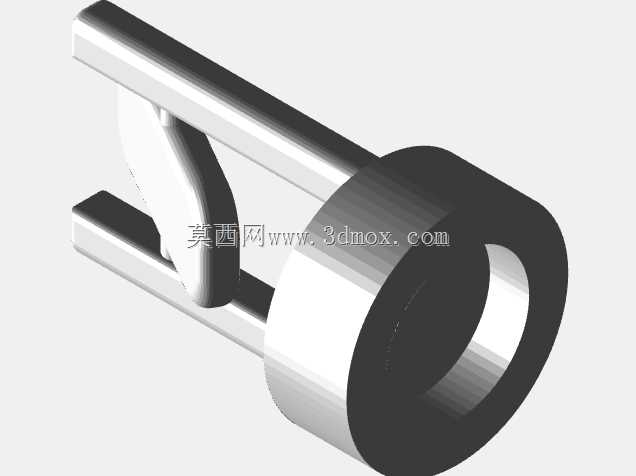

棋子的造型设计兼顾了辨识度与打印友好性，所有棋子的外轮廓均做了最小1.5mm的壁厚处理，避免打印时出现薄壁开裂的问题，不同棋子的顶部特征做了差异化的凸起造型：王的顶部做了十字形皇冠结构，后做了球形冠顶，象做了斜切开口造型，马做了简化的马头轮廓，车做了城堡垛口结构，兵做了圆弧顶柱形结构，即使是单色打印，也能通过顶部造型快速区分棋子身份，不需要额外做上色处理。所有棋子的底部直径统一为18mm，高度根据棋子身份从28mm到55mm梯度设置，重心全部控制在棋子总高度的三分之一以下，配合底部的磁吸结构，即使不小心碰到棋盘边缘，棋子也不会轻易倾倒。

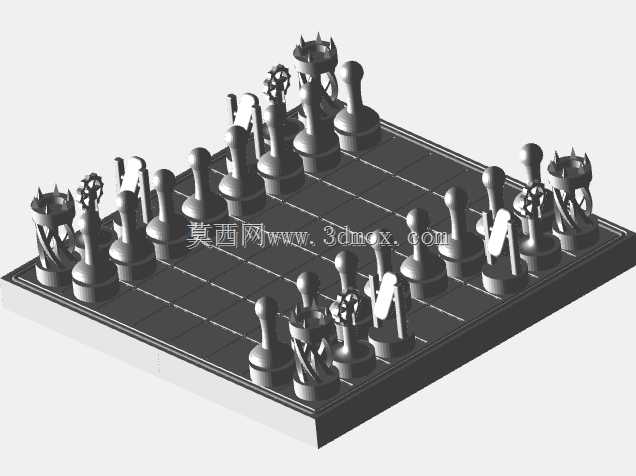

棋盘部分采用8x8的标准国际象棋格布局，单格尺寸为30mm×30mm，整体外轮廓尺寸为280mm×280mm，厚度12mm，棋盘表面的格纹采用0.4mm的浅凹槽设计，打印时可以通过换色实现黑白格区分，也可以打印完成后通过填漆、粘贴贴纸的方式做格纹标识，凹槽设计可以避免贴纸长期使用出现边缘起翘的问题。棋盘的四个角做了R5的圆角处理，避免尖锐边角划伤使用者，底部预留了四个直径10mm、深度2mm的圆形脚垫位，可以粘贴硅胶脚垫，放置在光滑桌面时不会出现滑动，同时垫高棋盘底部2mm，避免桌面的水渍、污渍直接接触棋盘底面。棋盘的沉槽位置与每一格的中心完全对齐，磁铁嵌入后用胶水固定即可，不会出现偏移导致棋子吸附错位的问题。

从安装边界来看，整套棋具所有零件的最大尺寸不超过280mm，适配绝大多数桌面级3D打印机的成型尺寸，不需要对零件做拆分打印，单个棋子的打印时间在15到25分钟之间，整套棋盘加32枚棋子的总打印时长控制在18小时以内，打印耗材总用量约180g，使用PLA耗材即可完成制作，不需要特殊的工程耗材。棋子与棋盘的配合间隙控制在0.2mm，即使存在打印公差，棋子也能顺畅地在格间移动，不会出现卡滞的情况。针对长期使用的磨损问题，所有棋子的外棱边都做了R0.5的圆角处理，没有尖锐的直角结构，既避免了打印时出现层间应力集中导致的开裂，也减少了日常拿取时的磕碰掉边问题。棋盘的侧边做了2mm的加厚围边，提升整体结构强度，即使从1米高度意外跌落，也不会出现边角碎裂的情况。

不同于市面上常见的拼装式棋盘，这套设计采用一体化棋盘结构，不需要额外的拼接组装，打印完成后只需要嵌入磁铁、粘贴毛毡和脚垫即可直接使用，没有多余的连接件，长期使用也不会出现拼接松动的问题。针对儿童使用场景，所有零件的最小结构尺寸都大于8mm，不存在小零件误食的风险，表面没有尖锐凸起，使用安全性更高。在教学场景中，这套轻量化的棋具可以方便地收纳在普通文件袋中，不需要专用的棋盒，携带到课堂、户外活动场地都十分方便，磁吸结构也可以在移动过程中保持棋子位置固定，不会因为晃动打乱棋局。
