适配5英寸液晶显示屏的3D打印展示框

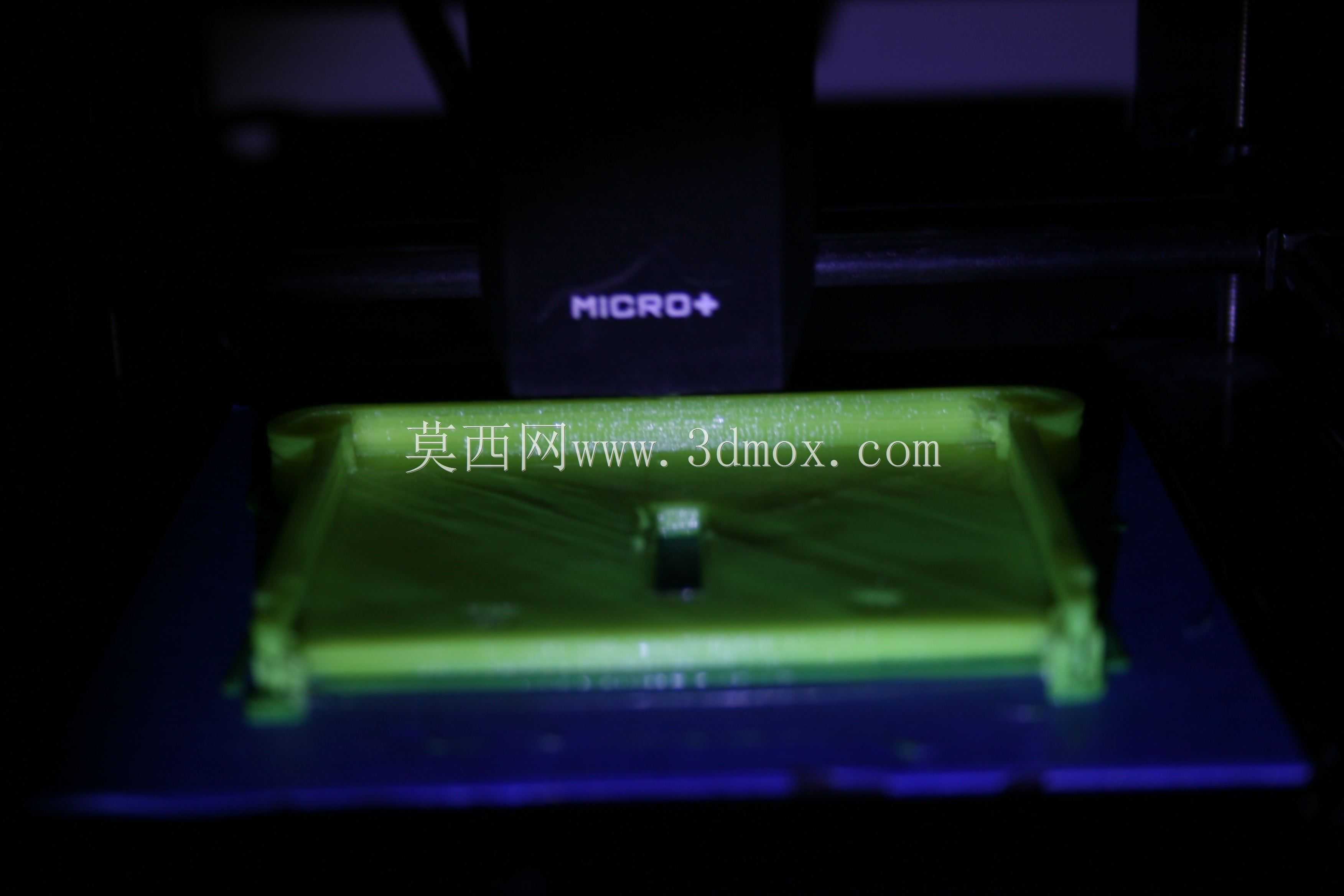

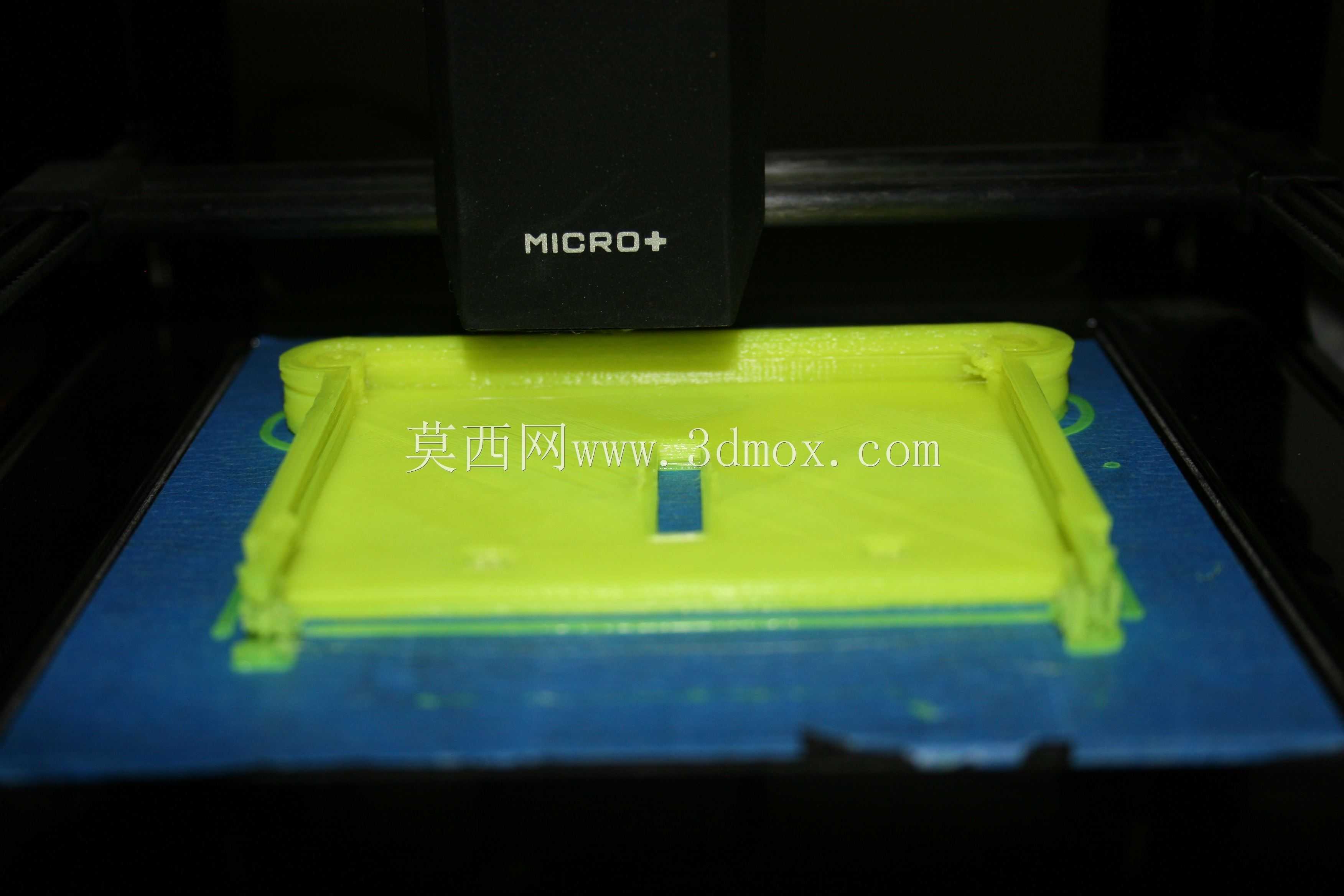

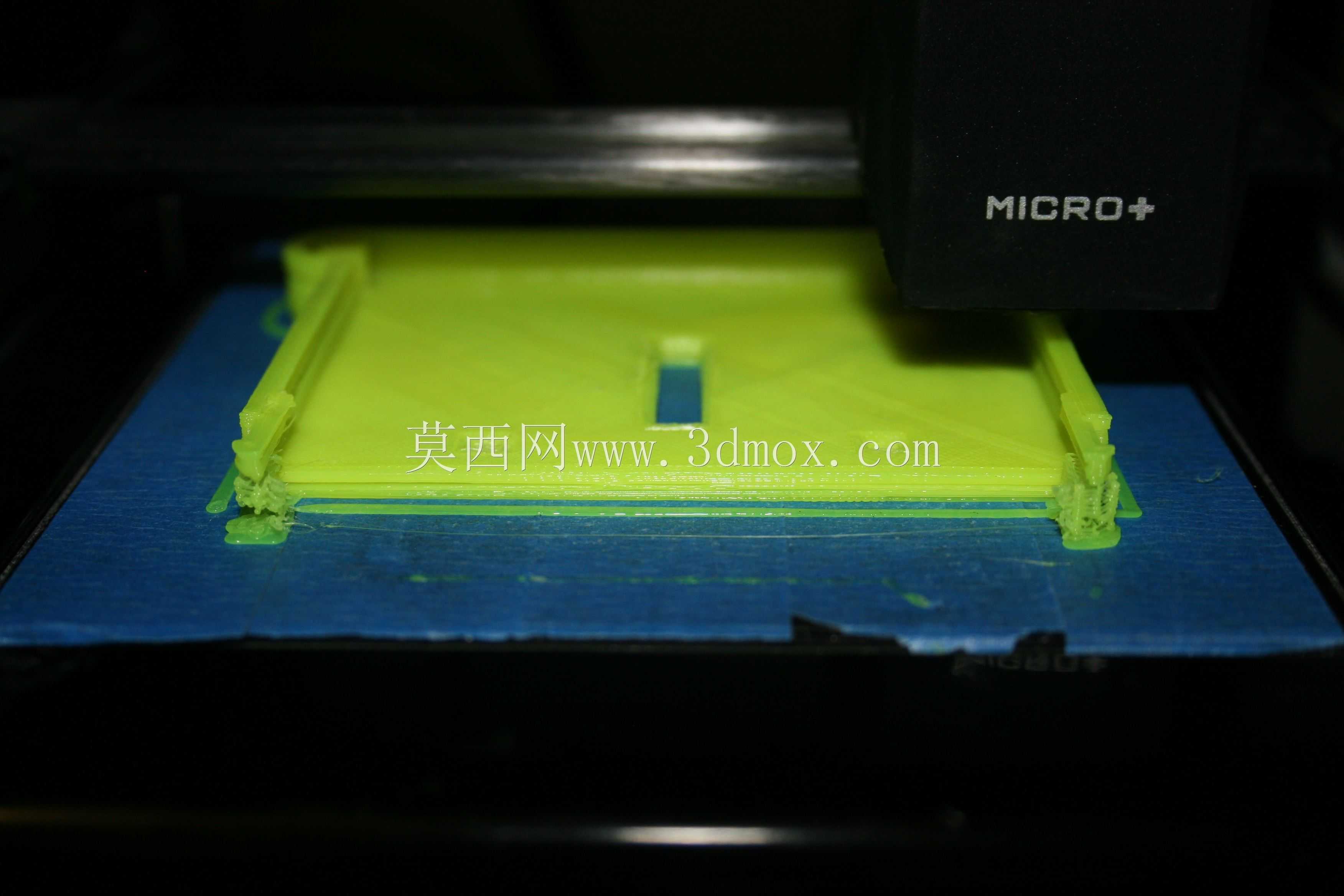

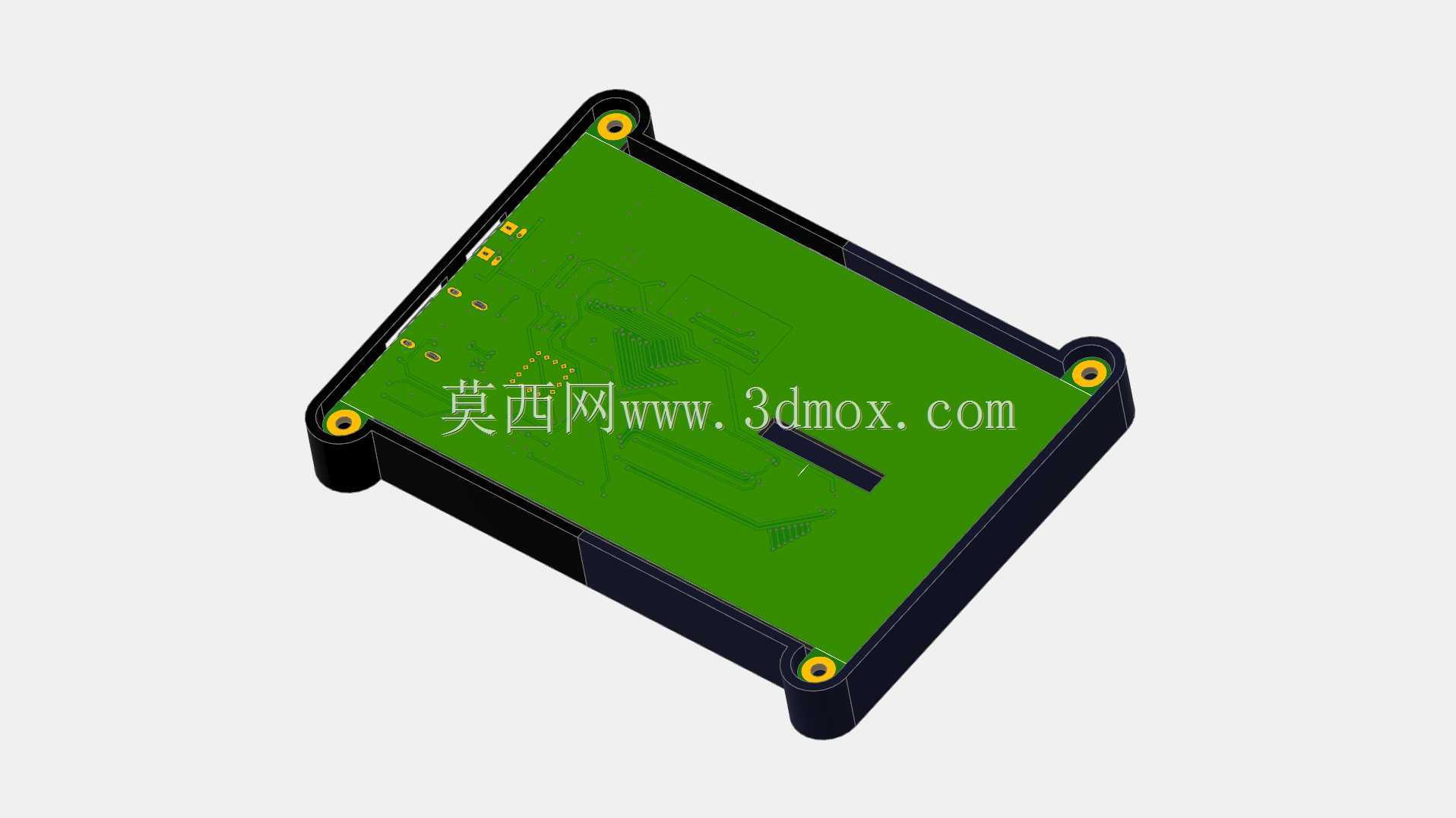

　　这款展示框主要面向小型电子模块的展示与嵌入式安装场景，多用于桌面级电子实验平台、开源硬件项目的显示屏外装防护，也可作为小型检测设备的显示端固定结构，解决裸装液晶模块易磕碰、引脚易误触、PCB板无固定点位的实际使用问题。结构设计上针对桌面级FDM3D打印机的成型能力做了适配，考虑到多数入门级3D打印机的成型幅面限制，将整体结构拆分为主体框架与连接卡舌两个独立可打印单元，拆分位置选在结构受力较小的侧边非安装区域，拼接后通过卡舌的过盈配合实现定位，无需额外粘接即可保证拼接后的整体刚度，打印完成后可快速组装成型。框体内部预留了对应5英寸液晶模块的PCB安装位，四个角位设置了带金属衬套预设的安装孔，孔位同轴度公差控制在0.1mm范围内，

　　可直接配合M2.5规格的铜柱或螺丝完成PCB板的固定，避免安装时出现孔位错位导致的PCB板翘曲问题。框体侧壁做了2.5mm的均匀壁厚设计，这个厚度既能够保证FDM打印时的层间结合强度，避免薄壁结构在安装受力时出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费，同时壁厚均匀性也能减少打印过程中的翘曲变形风险，无需额外添加大量支撑即可完成打印。针对3D打印件的层纹导致的标签粘贴不牢问题，框体外侧预留了内凹的标签嵌装位，标签嵌入后不会因为日常摩擦出现起边脱落，嵌装位的深度设置为0.2mm，刚好适配普通铜版纸标签的厚度，粘贴后表面与框体外壁齐平。考虑到不同使用者的打印机精度存在差异，

　　框体上的走线孔与安装导向位采用了导向孔设计而非直接的通孔结构，导向孔入口处做了15度的倒角，安装螺丝时可自动导正，避免因为孔位轻微偏移导致的安装困难，同时导向孔的预留余量也方便使用者根据实际使用的螺丝规格进行二次扩孔调整。框体的安装边界做了圆角处理，四个外角的R5圆角既能够避免尖锐边角划伤操作人员，也能减少打印过程中边角处的应力集中，降低打印完成后出现边角开裂的概率。框体与显示屏接触的位置预留了0.3mm的间隙，避免因为3D打印的尺寸误差导致显示屏被挤压出现漏光或者显示异常，间隙处可填充薄型泡棉胶条，既可以固定显示屏，也能起到一定的防尘减震作用。拼接用的卡舌结构做了梯形导向设计，组装时可顺着导向斜面滑入拼接位，

　　卡舌与卡槽的配合面设置了0.15mm的间隙，适配多数FDM打印机的打印精度，无需打磨即可顺利拼接，拼接后整体的平面度误差可控制在0.2mm以内，能够保证显示屏安装后处于水平状态。在实际使用中，这款展示框既可以作为独立的显示屏桌面支架使用，通过底部预留的安装孔固定在桌面支架上，也可以嵌入到小型设备的面板开孔中，框体外侧的止口结构可卡在面板开孔处，无需额外固定即可完成嵌入式安装，适配不同的项目使用需求。结构设计时规避了大跨度的悬空结构，所有悬空位置的倾斜角度都大于45度，打印时无需添加支撑结构，减少后期支撑拆除的工作量，也避免支撑拆除后留下的表面瑕疵影响外观。针对打印时可能出现的密度不均问题，拼接位置的卡舌长度做了冗余设计，即使不同打印批次的零件存在轻微的尺寸偏差，也能通过卡舌的配合长度调整保证拼接牢固，不会因为打印参数的差异导致拼接松动。
