桌面级FDM3D打印设备防护外罩结构

　　日常桌面级FDM设备在工作室、创客空间、教学实验室这类开放场景使用时，经常会遇到几个很实际的问题：打印过程中PLA、ABS耗材熔融挤出的微量挥发物直接散在周边空气里，长期待在设备旁的使用者会有明显体感不适；开放结构的设备没有物理围挡，路过的人员不小心碰到运动的X/Y轴传动组件、高温打印头或者热床，很容易造成烫伤、剐蹭，甚至直接撞偏正在打印的工件导致整版打印报废；另外开放空间的空气流动很容易带走打印区域的热量，打印ABS这类对温度敏感的耗材时，层间结合力不足、工件翘曲变形的概率会大幅提升，冬天室内有开窗通风或者空调直吹的场景下，这个问题会更加突出。这套外罩结构就是针对这些实际使用痛点做的适配设计，整体采用框架加护板的组合形式，

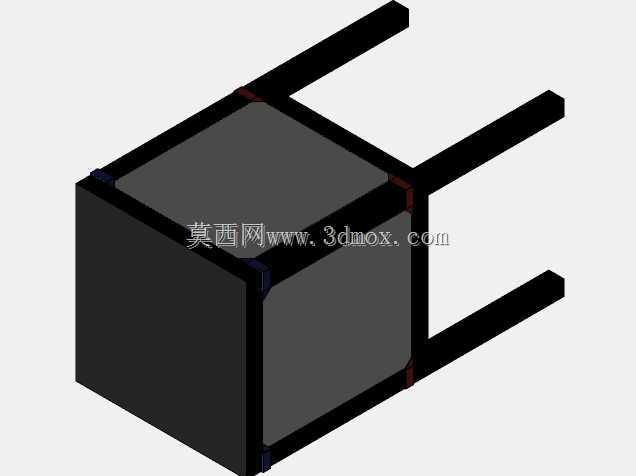

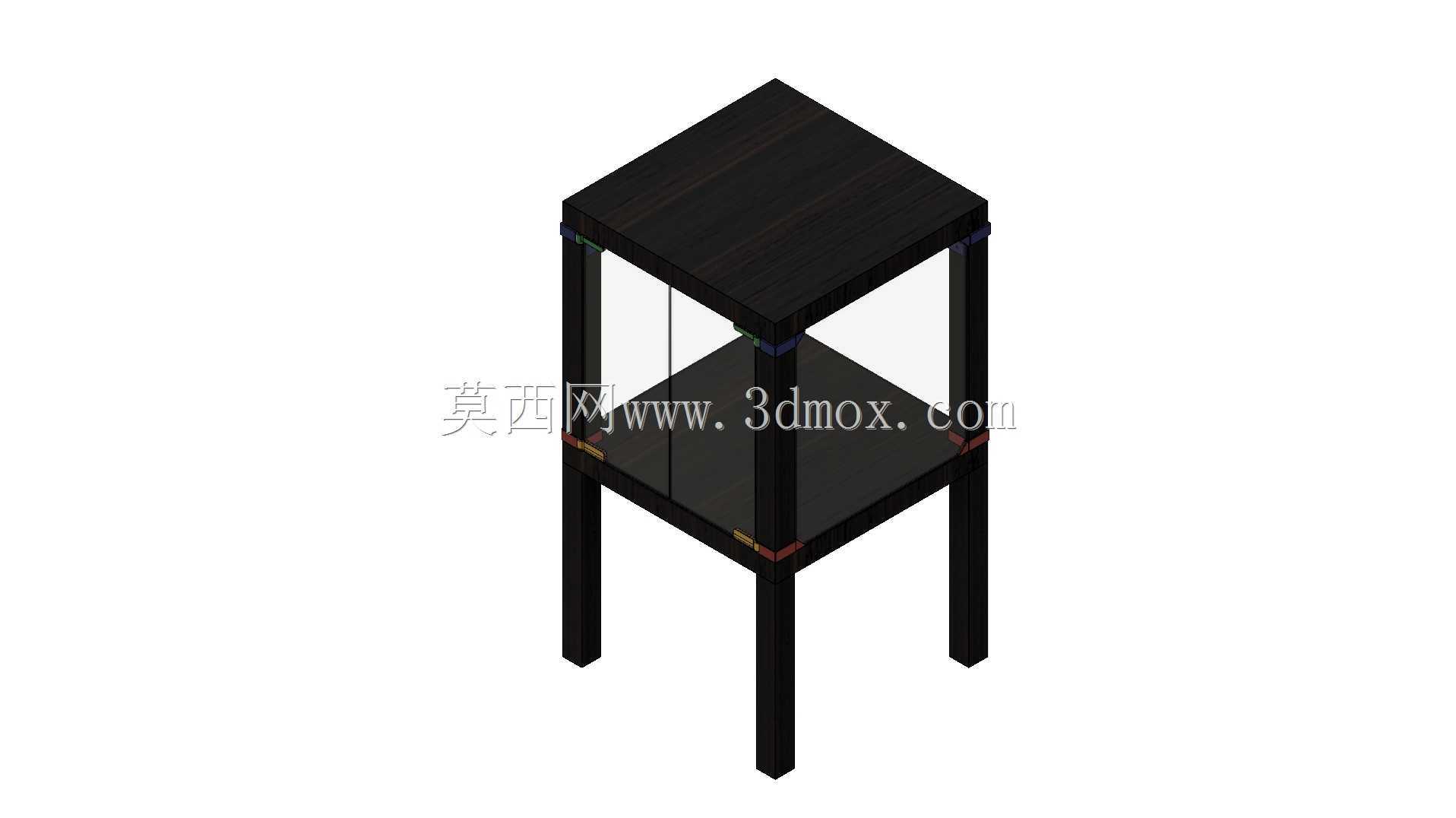

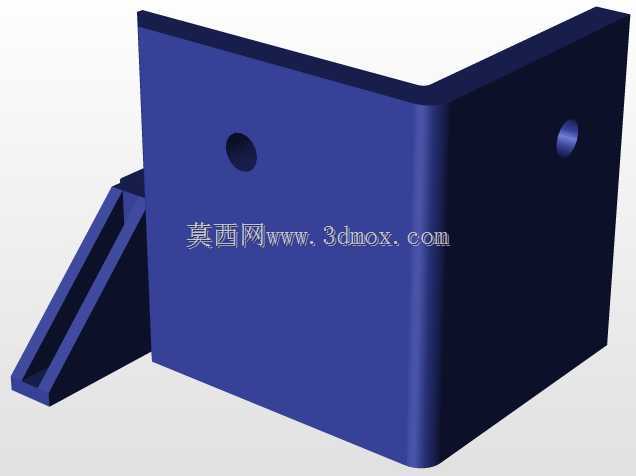

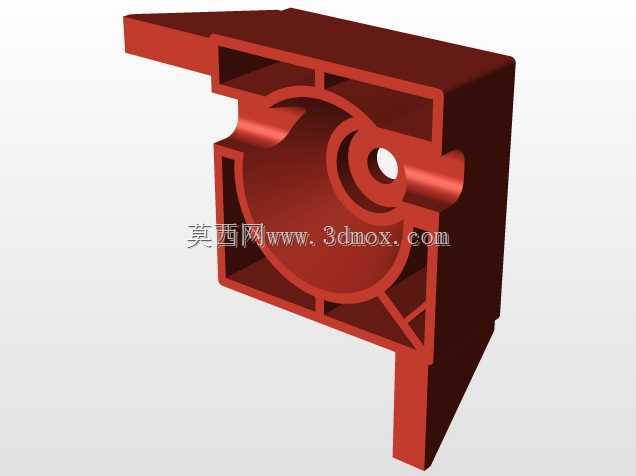

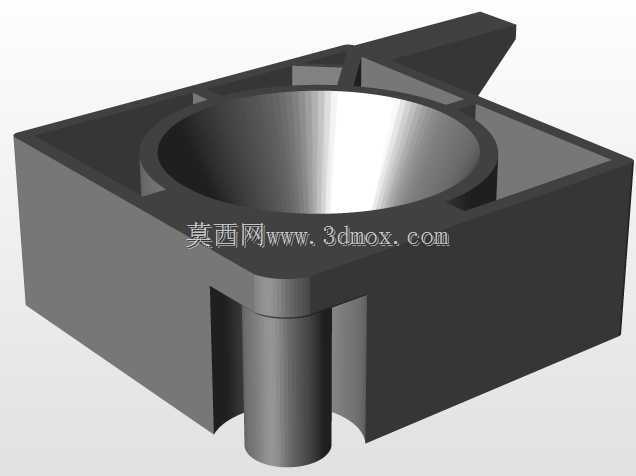

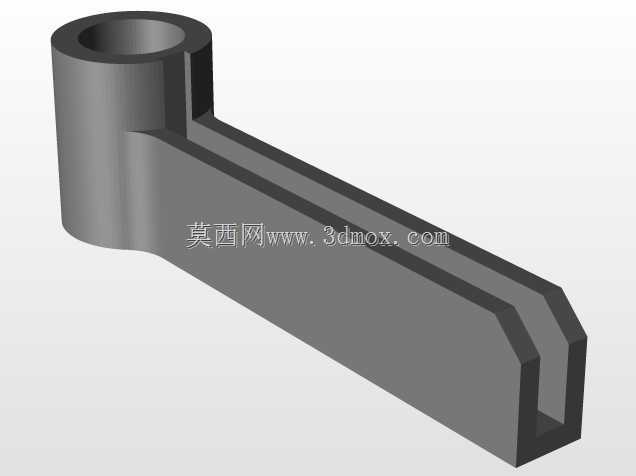

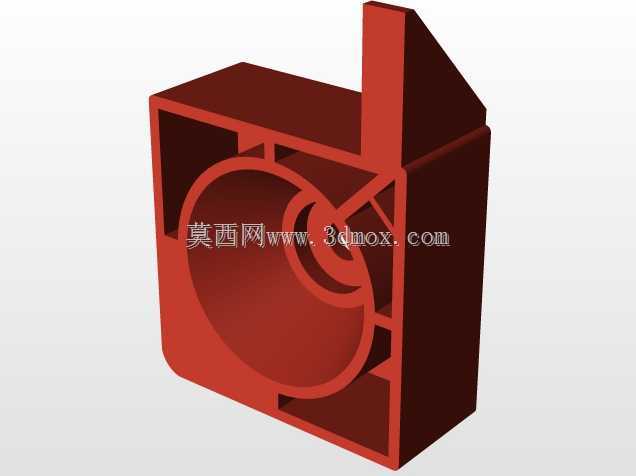

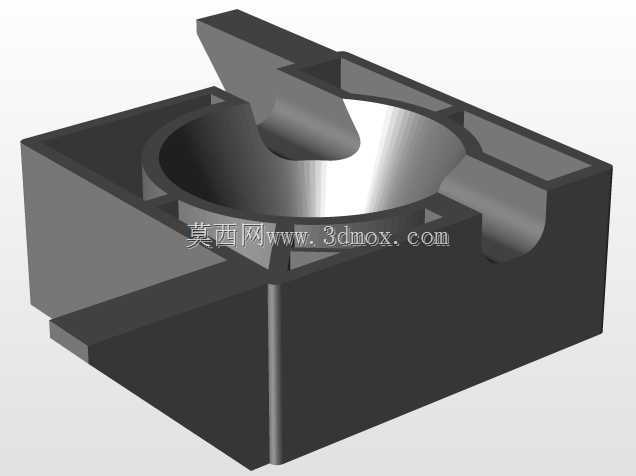

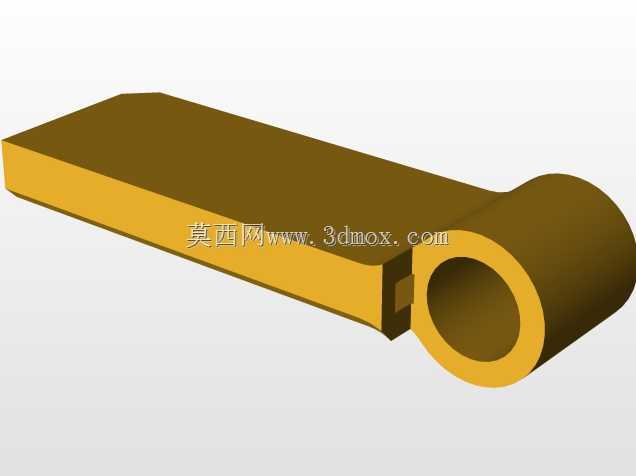

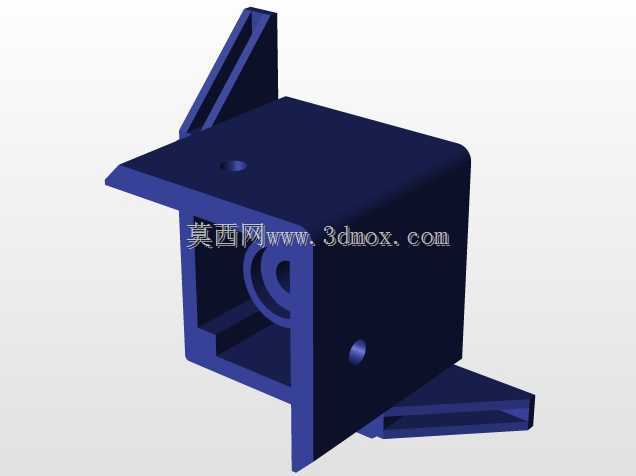

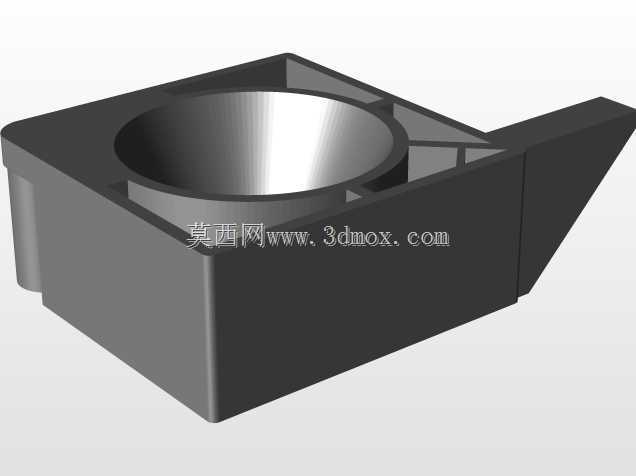

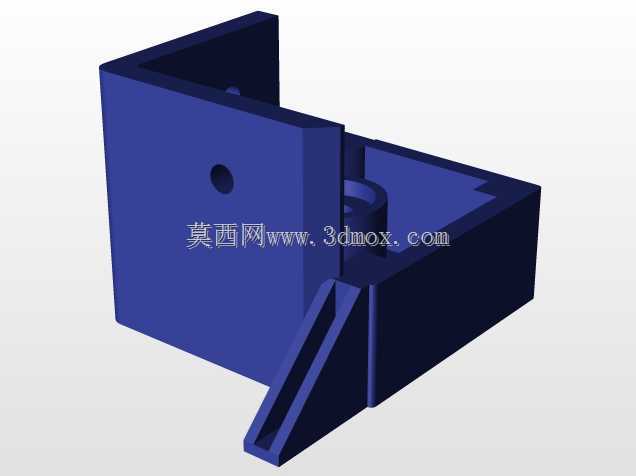

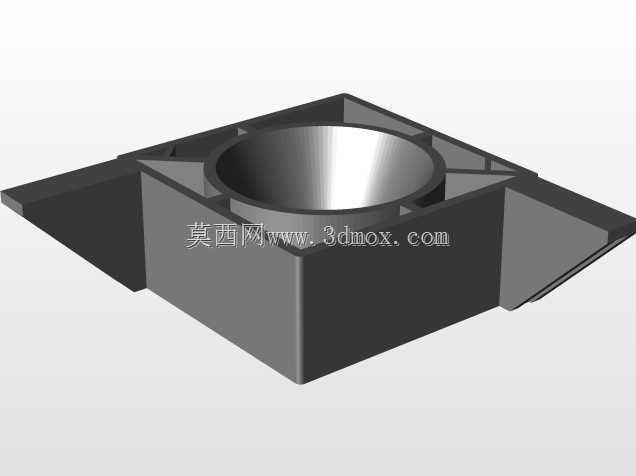

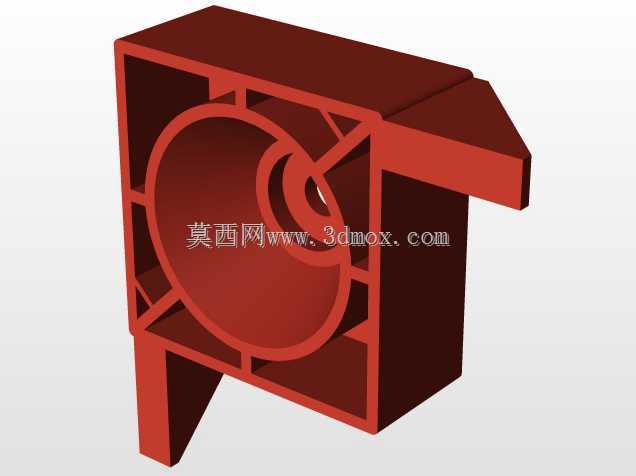

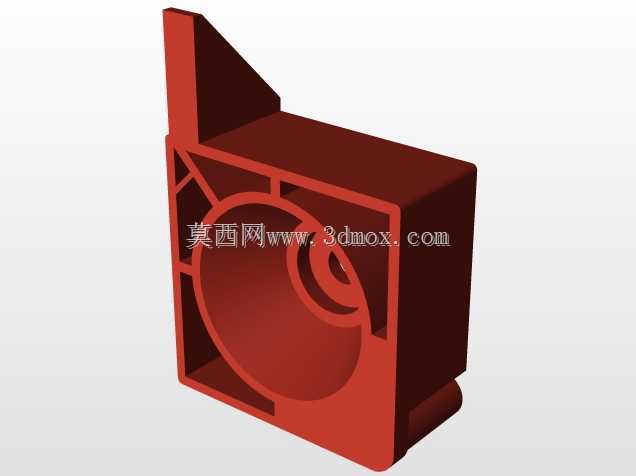

　　框架部分直接依托原有3D打印机的铝型材机架做安装固定，不需要额外改动设备本身的主体结构，也不用在原有设备的型材上额外打孔做破坏性改装，护板和框架的连接位置预留了标准的型材槽嵌入间隙，安装时只需要把裁切好的护板顺着型材槽推入到位，再用端盖固定就可以完成装配，后期如果需要维护设备内部的传动组件、更换喷头或者清理热床，只需要拆卸对应面的护板即可，不需要把整个外罩全部拆除，日常维护的操作门槛很低。从安装边界来看，这套外罩的整体内轮廓完全匹配常规200200200成型尺寸的桌面级3D打印机的外伸机架尺寸，两侧特意预留了对应设备Y轴导轨外伸的避让缺口，不会干涉Y轴打印平台的前后往复运动，护板和设备运动部件的最小安全间隙控制在15mm以上，

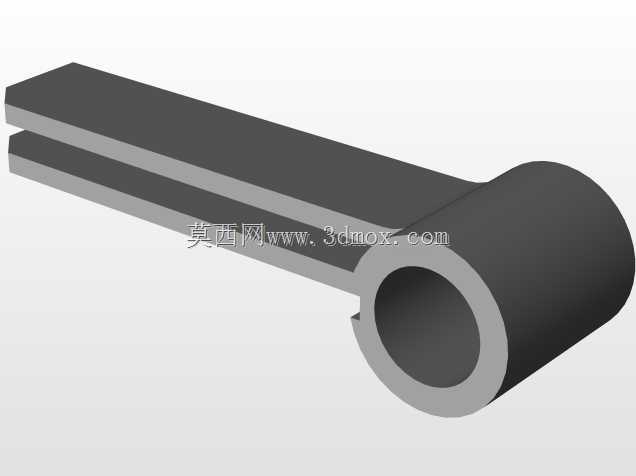

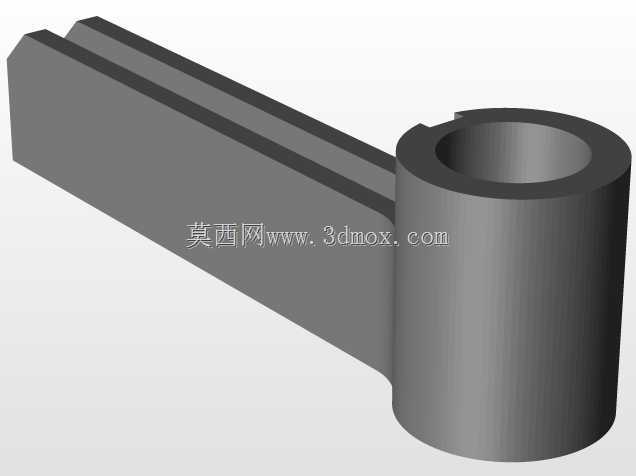

　　哪怕设备长时间运行产生轻微的机架共振，护板也不会和运动的同步轮、同步带、打印平台支架产生剐蹭摩擦。外罩的正面预留了可开合的操作窗口位置，日常打印前的调平操作、耗材更换、打印中途的工件状态查看，都可以通过这个窗口完成，不需要掀开整个顶部护板；顶部护板预留了对应设备挤出机走线、送料管的穿线孔位，孔位边缘做了圆角钝化处理，不会长期摩擦送料管导致管路磨损漏料。在功能设计上，护板的拼接位置都预留了密封胶条的安装槽，装配完成后整个打印腔体可以形成相对封闭的空间，能够有效减少腔体内部的热量流失，打印ABS、PETG这类需要稳定腔体温度的耗材时，腔体内的温度可以比开放环境稳定保持高8-12℃，大幅降低工件翘曲、层间剥离的不良率；

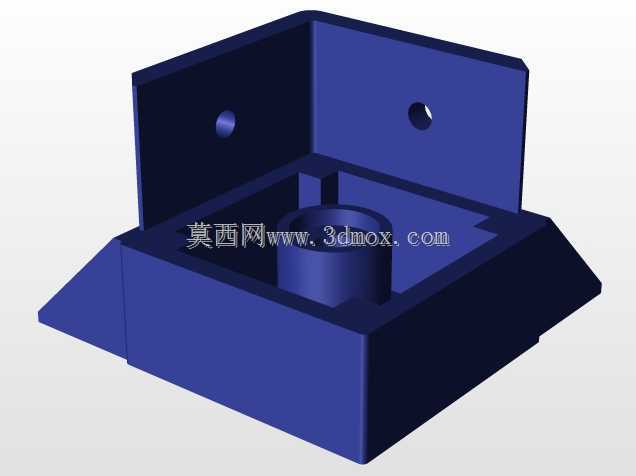

　　同时封闭结构可以阻挡大部分耗材挥发的微颗粒直接扩散到室内环境，配合顶部预留的排风接口，可以外接小型排风过滤装置把挥发物导到室外或者经过过滤后再循环，大幅提升长时间使用设备的环境安全性；物理围挡的结构也能完全避免无关人员误触高温部件和运动组件，哪怕是放在中小学的通用技术课堂、面向青少年的创客活动场景里，也能大幅降低设备使用的安全风险。设计过程中没有做多余的异形曲面结构，所有护板都是规则的平板裁切件，不管是用亚克力板、铝塑板还是薄密度板都可以自行裁切加工，不需要额外开模，个人用户自己在家就可以完成整套外罩的制作装配，加工成本控制在很低的区间；框架连接位置的固定件都采用标准的型材角码，没有设计非标定制的连接零件，后期如果有零件损坏，直接采购标准五金件就可以替换，不需要单独打印定制配件。另外外罩的底部预留了和设备原有减震脚垫对应的避让空间，不会垫高设备整体高度，也不会影响设备原有的水平调节功能，放在常规的桌面工作台上不会出现晃动、重心不稳的问题；护板的拼接缝隙控制在1mm以内，既可以阻挡外界的灰尘飘落到设备的导轨、丝杆传动部件上，减少日常设备维护的清洁频率，也不会因为密封过严导致腔体内部温度过高，影响设备主板、驱动电机的正常散热，在封闭状态下连续24小时打印测试，设备驱动模块的工作温度和开放环境下的温差控制在5℃以内，完全在电子元器件的正常工作温度范围内，不会因为加装外罩导致设备过热出现故障。
